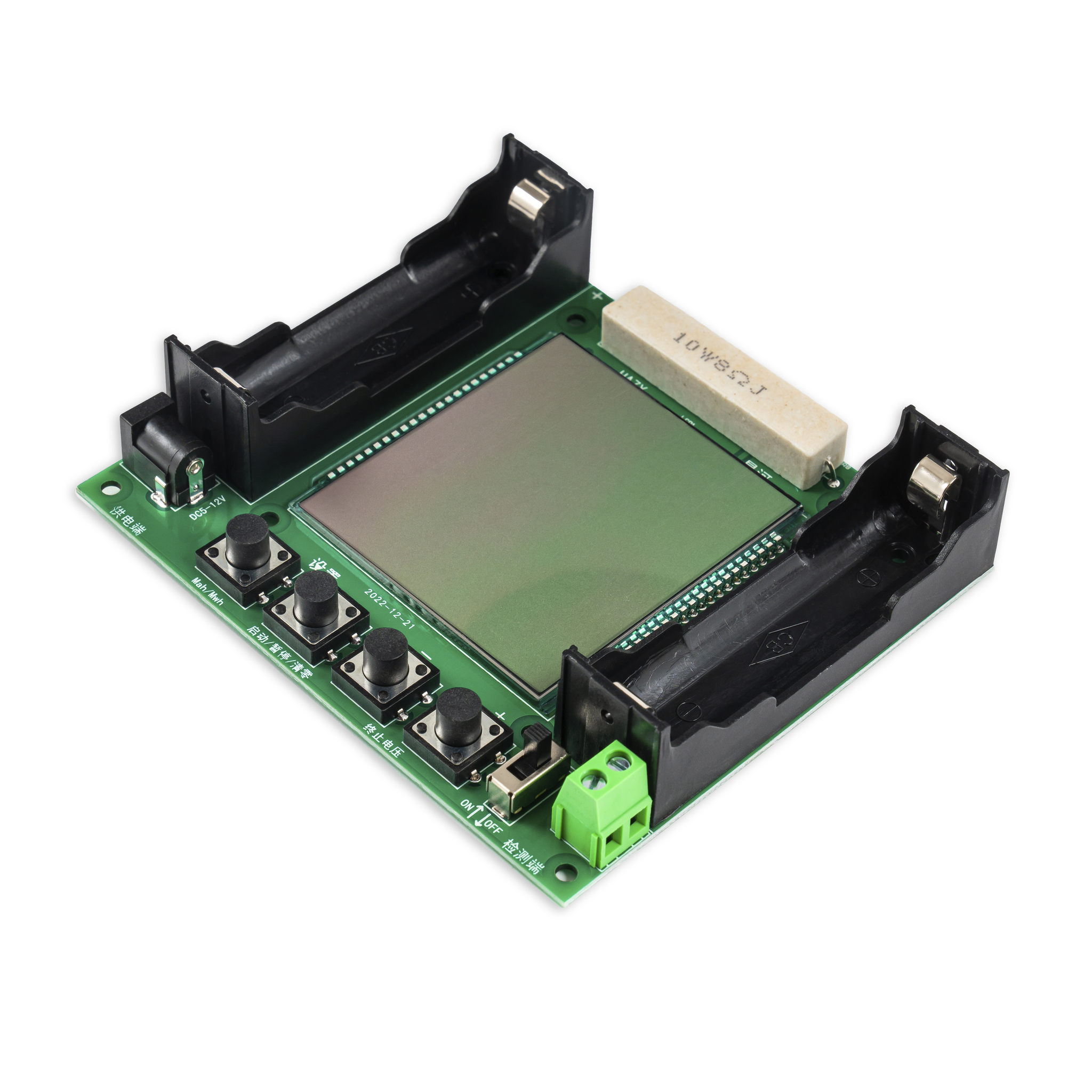

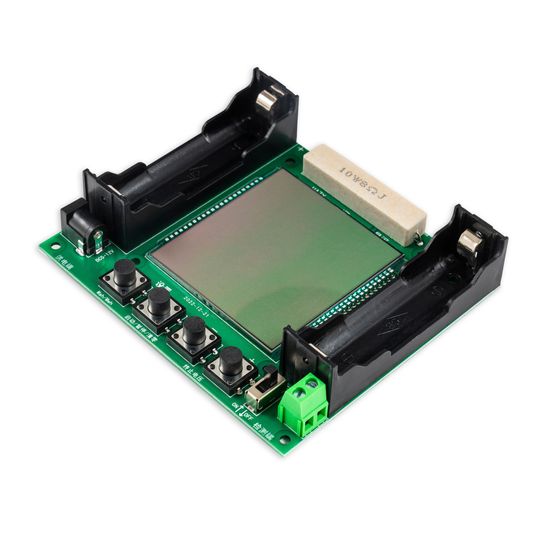

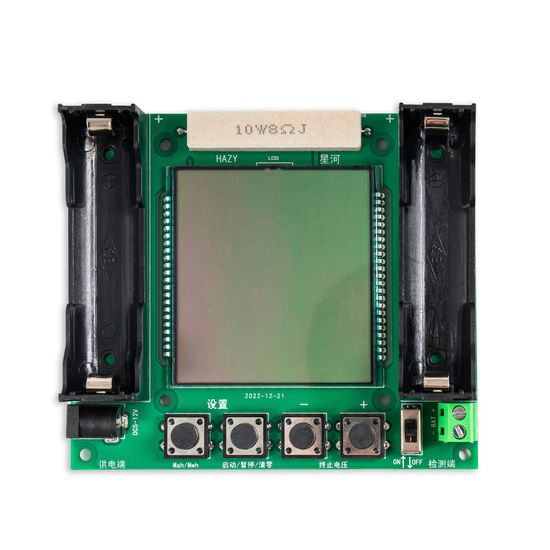

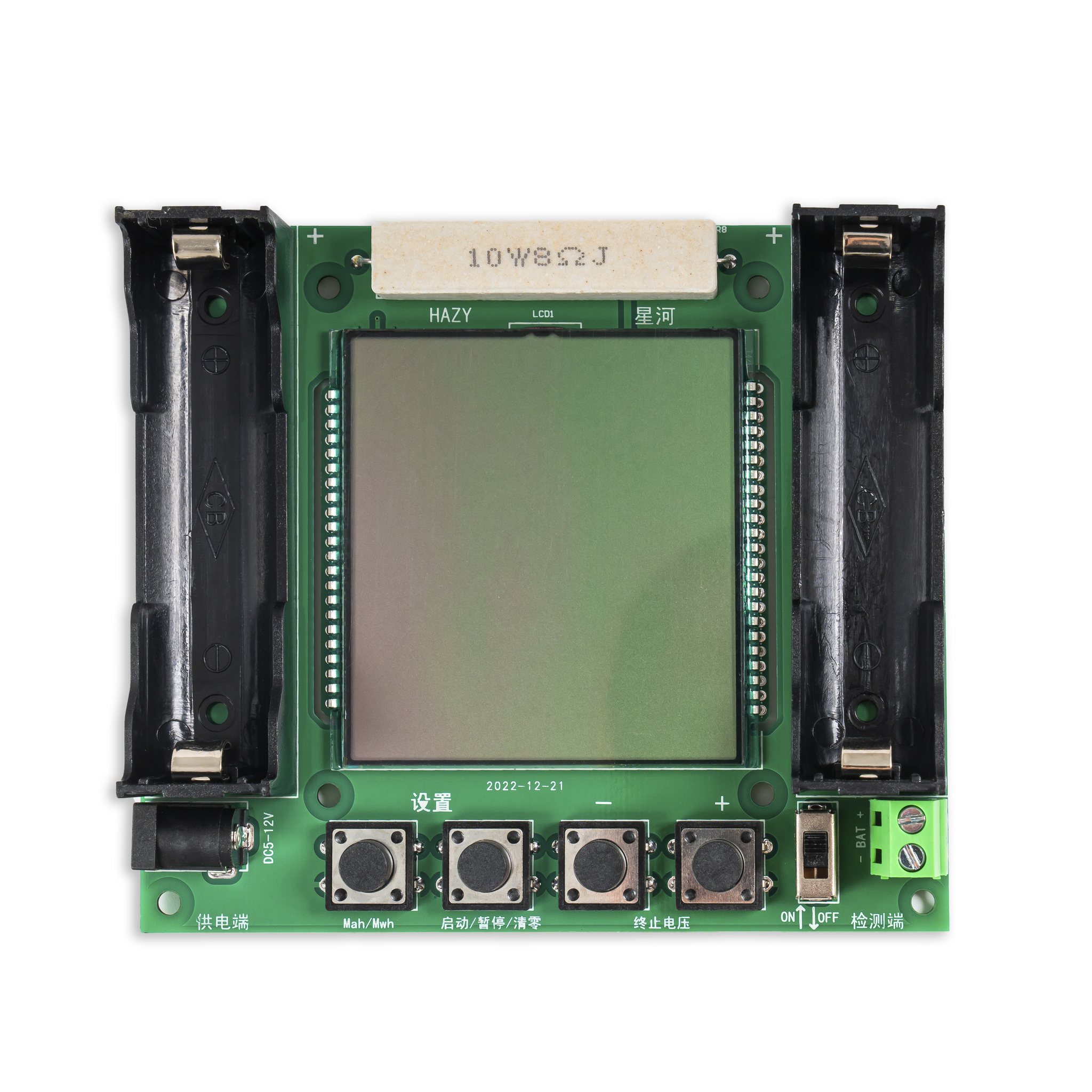

Плата тестера литиевых батарей форм-фактора 18650 и многих других, со встроенным дисплеем. 18650 обозначает размеры аккумуляторной батареи: 18 мм в диаметре сечения и 65 — длина самой большой стороны в миллиметрах.
С помощью данного модуля можно узнать истинную емкость батареи типа 18650. Это очень актуально, поскольку производители очень часто завышают характеристики своего продукта. Также это полезно знать при расчетах питания для проектируемого электронного устройства. Даже если изначально батарея была надлежащего качества, то по прошествии некоторого времени эксплуатации ее емкость может снизиться. Для проведения измерения емкости, описываемый модуль должен разрядить (до установления выходного напряжения в 2.75 В на ней) подключенную батарею, поэтому время измерения составляет около 4 часов (зависит от емкости батареи: нужно разделить емкость на максимальный ток разряда 500 мАч).
Результат измерений отображается на встроенном дисплее. Для питания устройства можно использовать стандартный DC-разъем 5.5 x 2.1 мм, чтобы подавать на него от 5 до 12 вольт постоянного тока. Имеется также отдельная винтовая клемма для подключения проводов от литиевого аккумулятора, если используемая версия отлична от 18650 и не может быть подключена через встроенные два держателя (холдера). Встроенный переключатель ON-OFF позволит экономить энергию, ведь устройство можно включить даже при подключенном источника. Пользовательский интерфейс дополняется 4-мя кнопками
Технические характеристики:
Модель продукта: XH-M239
Точность отображения: 0.1
Точность измерения: 1 мАч
Напряжение питания: 5…12 В постоянного тока
Разъем питания: 5.5 x 2.1 мм
Ток в режиме ожидания батареи: 5 мА
Ток разряда: около 500 мА
Время измерения: 4…6 часов
Размеры платы модуля: 111.7 x 97.2 x 25.3 мм
Вес продукта: 93 г
Язык: Китайский
