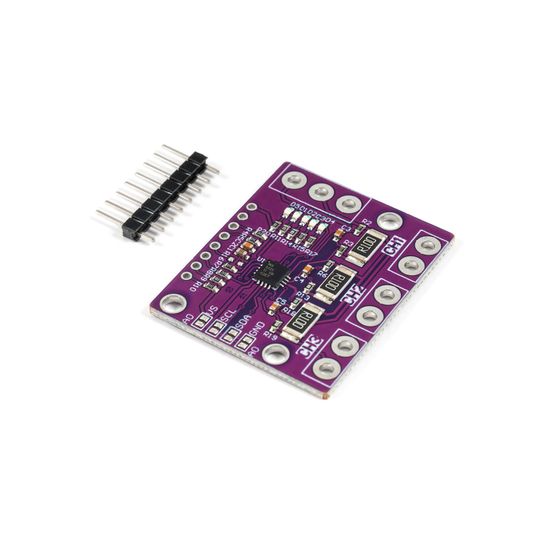

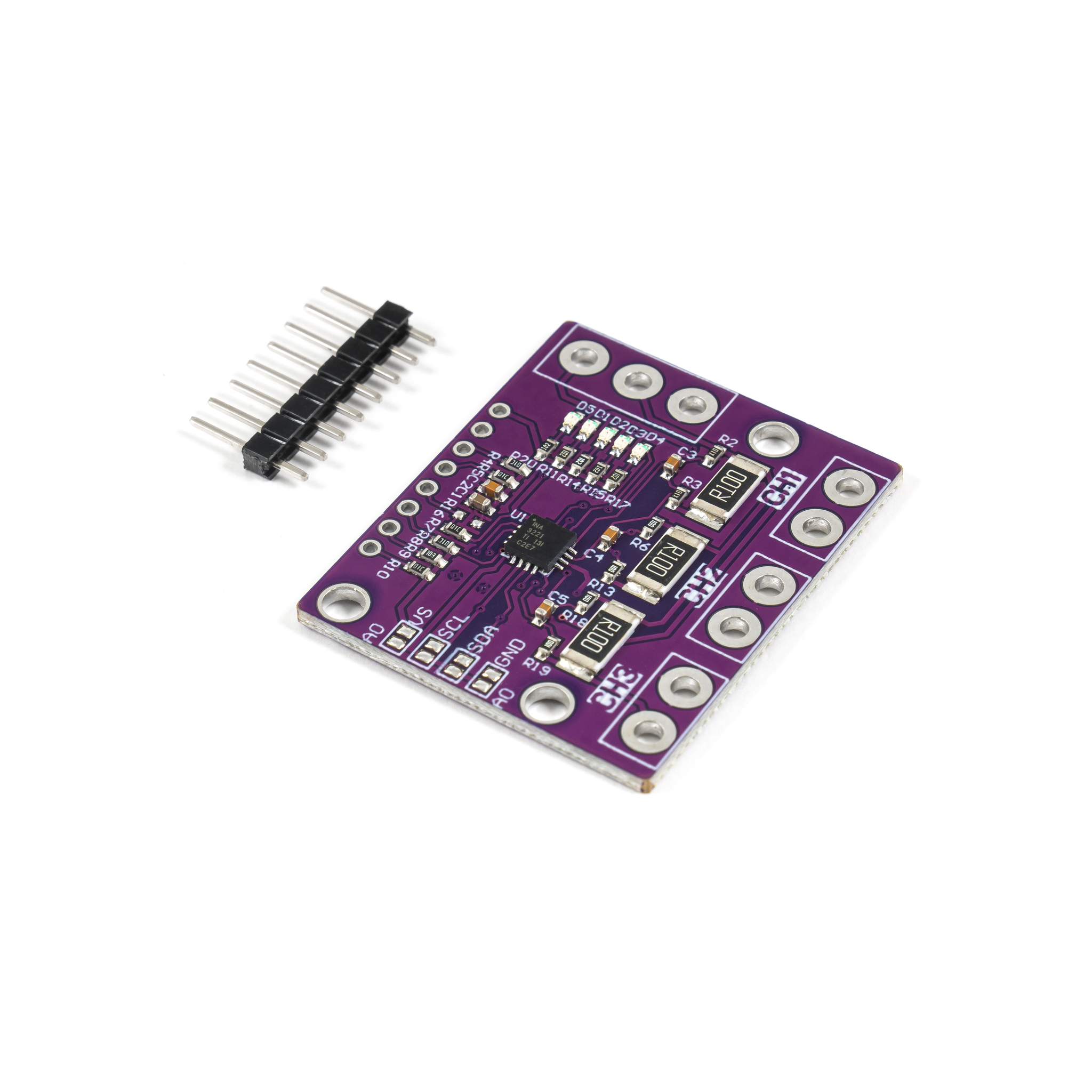

INA3231 представляет собой трехканальный модуль по измерению параметров электрической цепи, таких как напряжение, сила тока, мощность. Совместим с контроллерами и отладочными платами, использующими в качестве способа взаимодействия протоколы проводного интерфейса связи I2C и SMBus.

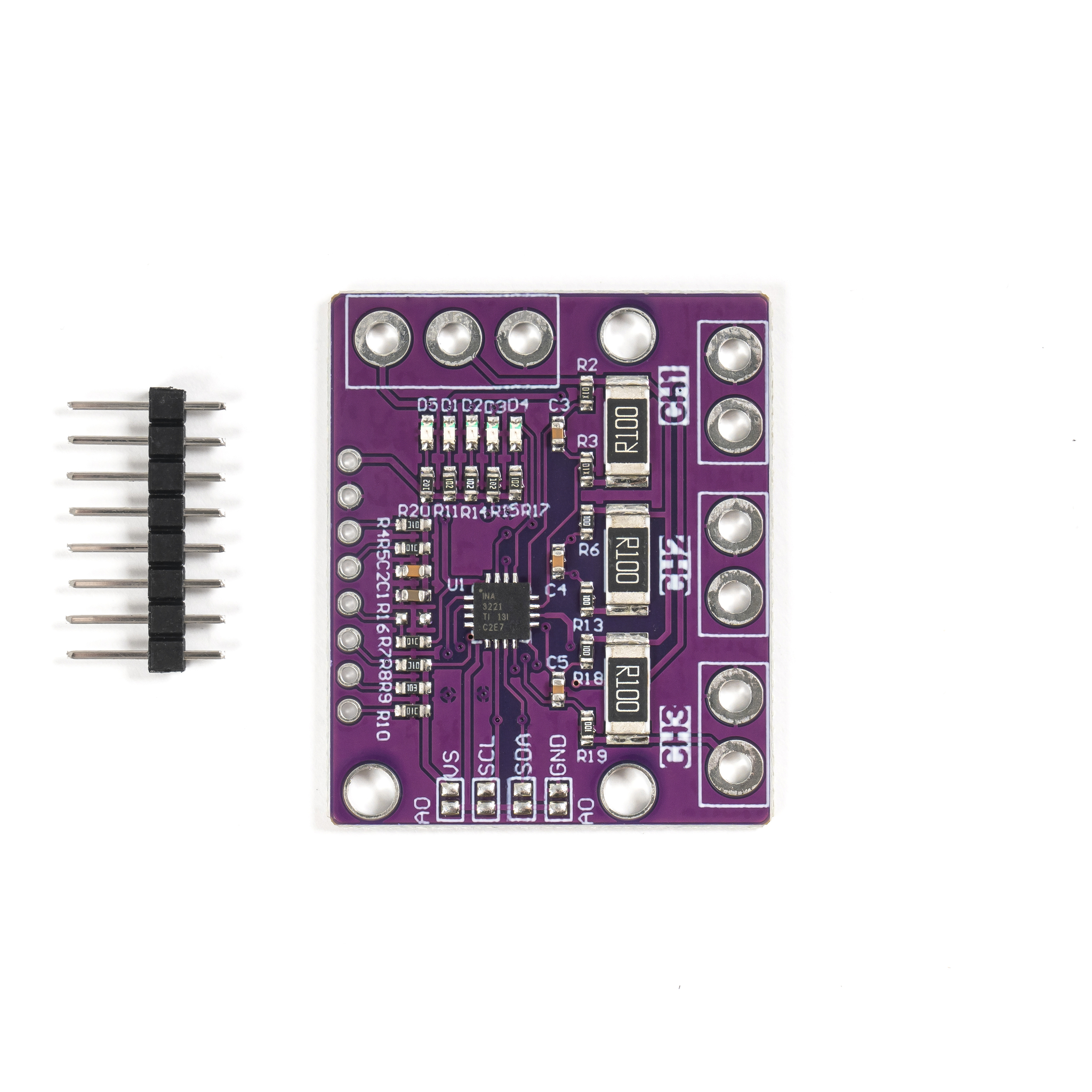

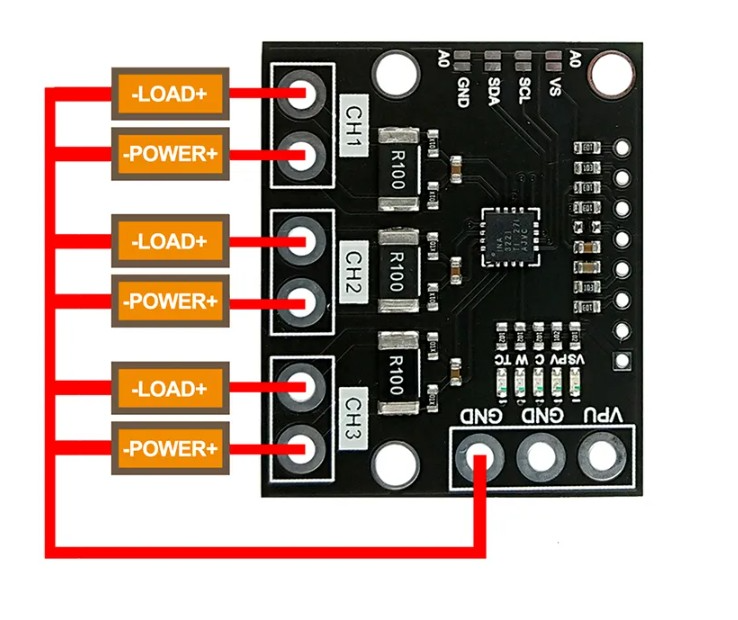

Помимо простейших функций измерения параметров данный модуль может быть запрограммирован на сигнализирование пользователя о превышении установленных параметров. С помощью INA3231 может быть измерено напряжение на участке электрической цепи в диапазоне от 0 до 26 вольт постоянного тока. Измерение может быть выполнено по трем независимым каналам: помимо напряжения, это сила тока до 5 ампер и вычисление мощности с точностью до 1%. На каждом канале имеется шунт, с помощью которого удается точно измерить падения напряжения на шунт-резисторе (для вычисления силы тока).
Широкая область применений для модуля: источники питания, зарядные устройства для аккумуляторов, электрическое оборудований для различных задач.

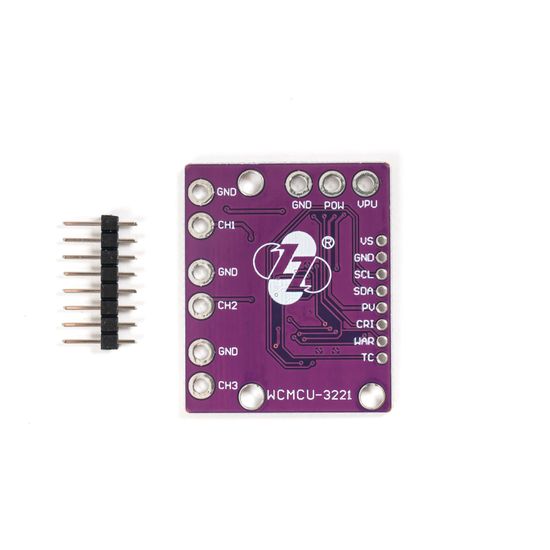

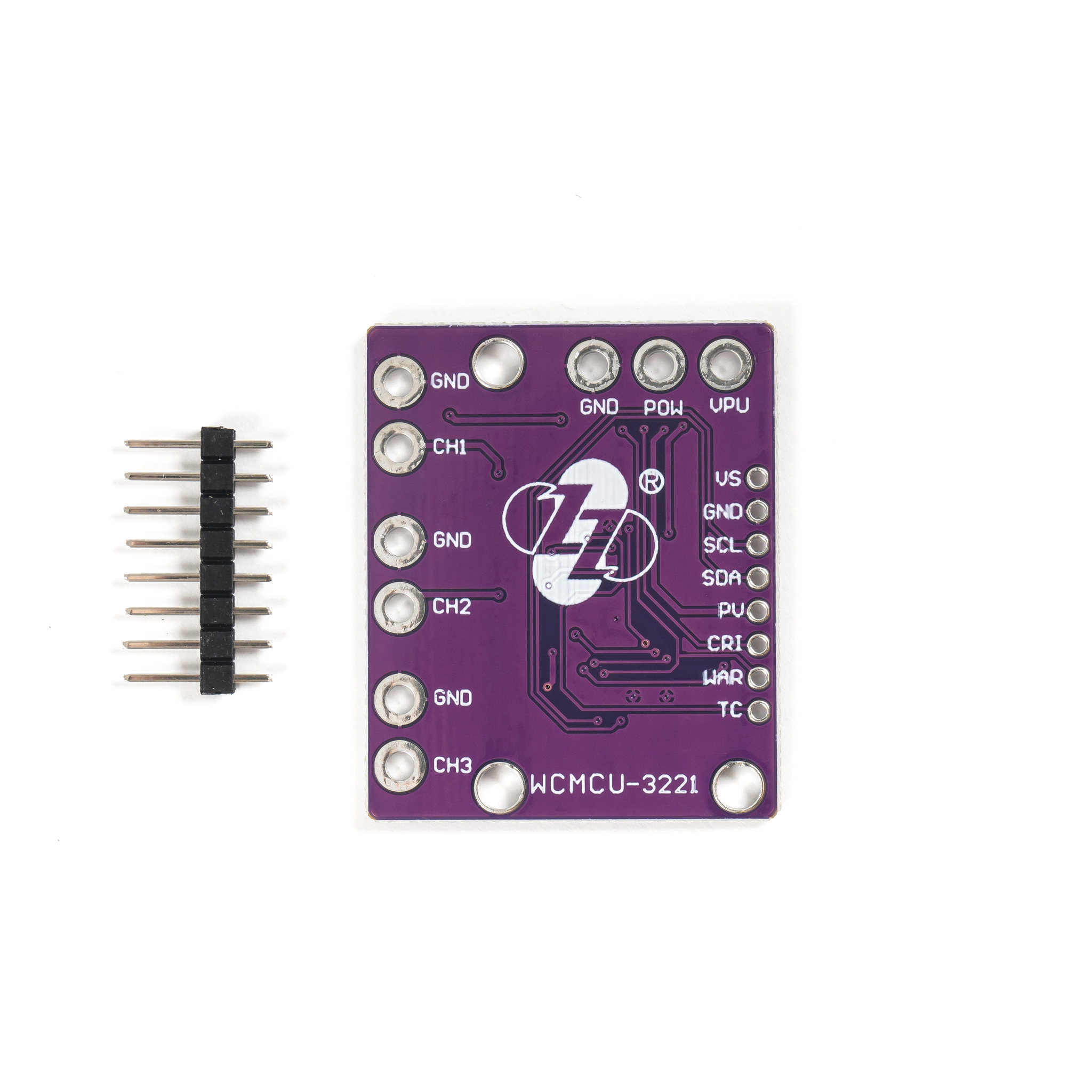

Питание к плате модуля подключается через контакты VS и GND: поддерживаются уровни как 3.3, так и 5 вольт постоянного тока. Выводы SDA и SCL используются для I2C протокола. Также есть возможность изменить адрес I2C шины (всего доступно 4 программируемых адреса), чтобы использовать несколько модулей, подключенных к одному контроллеру.
Технические характеристики:
Напряжение шины: 0…26 В постоянного тока
Измерение силы тока: до 5 А
Напряжение смещения: ±80 мкВ (макс.)
Ошибка усиления: 0,25% (макс.)
Протокол связи: I2C
Напряжение питания: 2.7…5.5 В постоянного тока
Ток потребления: 350 мкА
