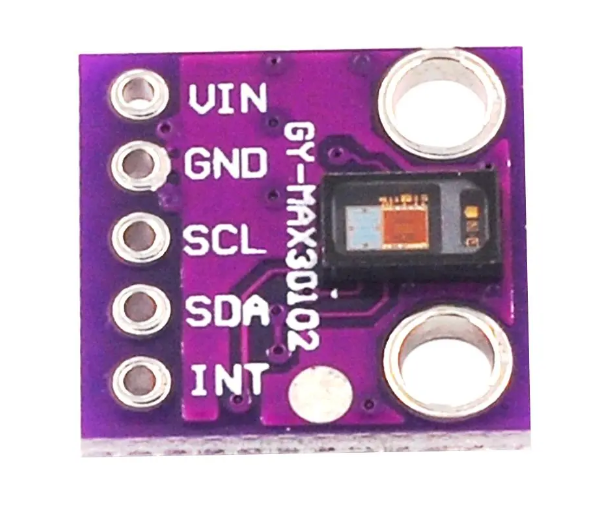

Модуль датчика пульсоксиметра основан на одноименной микросхеме MAX30102. Предназначен для мониторинга сердечного ритма и обнаружения сигналов с пульсоксиметра (уровень насыщения крови кислородом). Благодаря своим размерам может быть легко встроен в портативные и автономные устройства. В этом плане еще одним плюсом датчика является его низкое энергопотребление.
Модуль совместим с большинством отладочных плат и программируемых микроконтроллеров, которые поддерживают взаимодействие по I2C протоколу двухпроводного последовательного интерфейса (выводы SDA и SCL). В состав модуля входят светодиоды, фотодетекторы и светоподавляющие фильтры, повышающие точность измерений в условиях работы с повышенным уровнем естественного освещения. Контакты INT можно использовать для считывания прерываний.
Питание подключается через контакты VIN и GND. Совместим как с 3.3-вольтовыми устройствами, так и с 5-вольтовыми. На плате датчика имеются два монтажных отверстия для встраивания в корпус будущего устройства. При программировании модуля через плату контроллера и среду разработки Arduino IDE очень удобно работать с использованием уже готовой библиотеки под датчик.
Технические характеристики:
Микросхема: MAX30102
Протокол связи: I2C
Рабочая температура: -40°C…+85°C
Напряжение питания: 3.3…5 В постоянного тока
Ток потребления в режиме покоя: до 0.7 мкА
