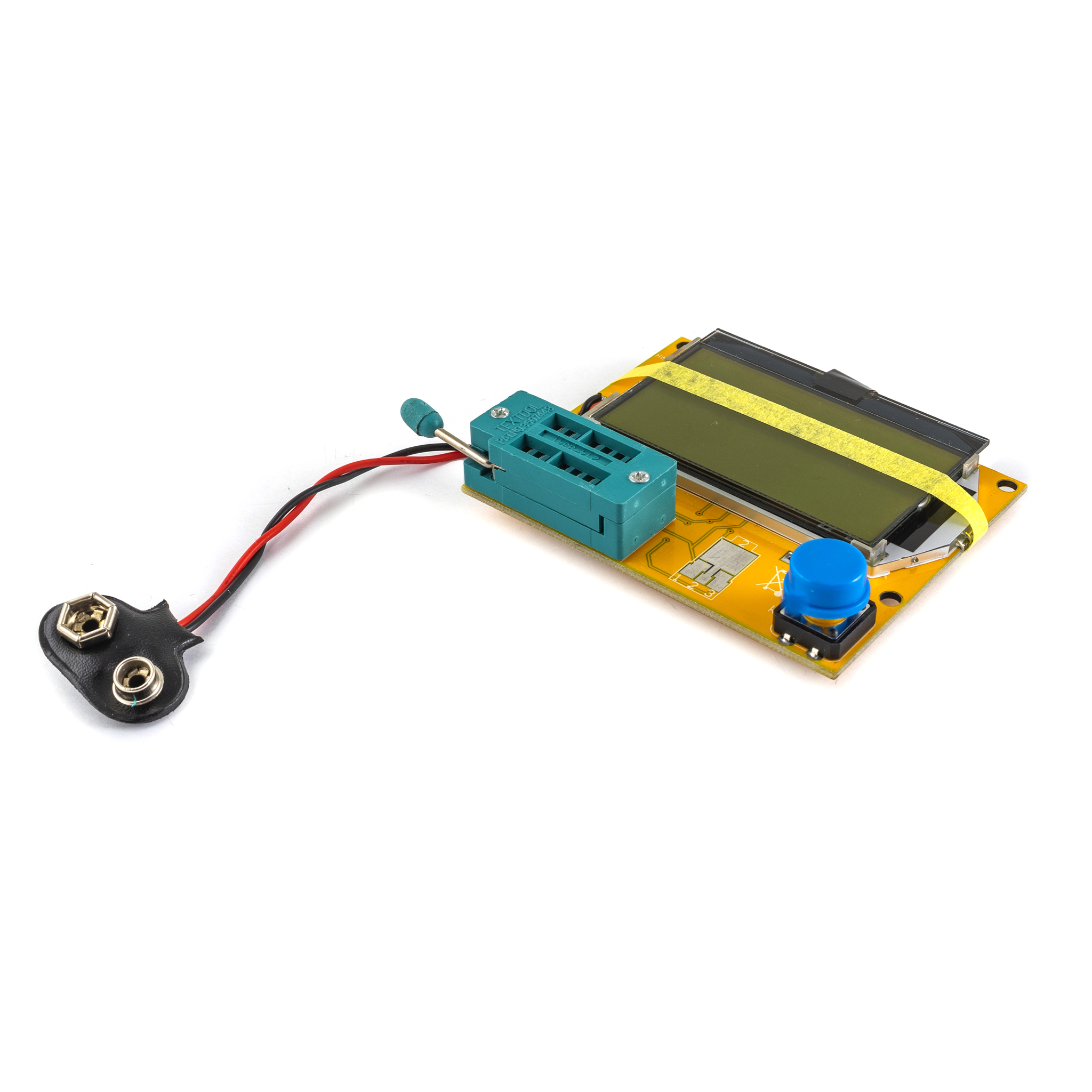

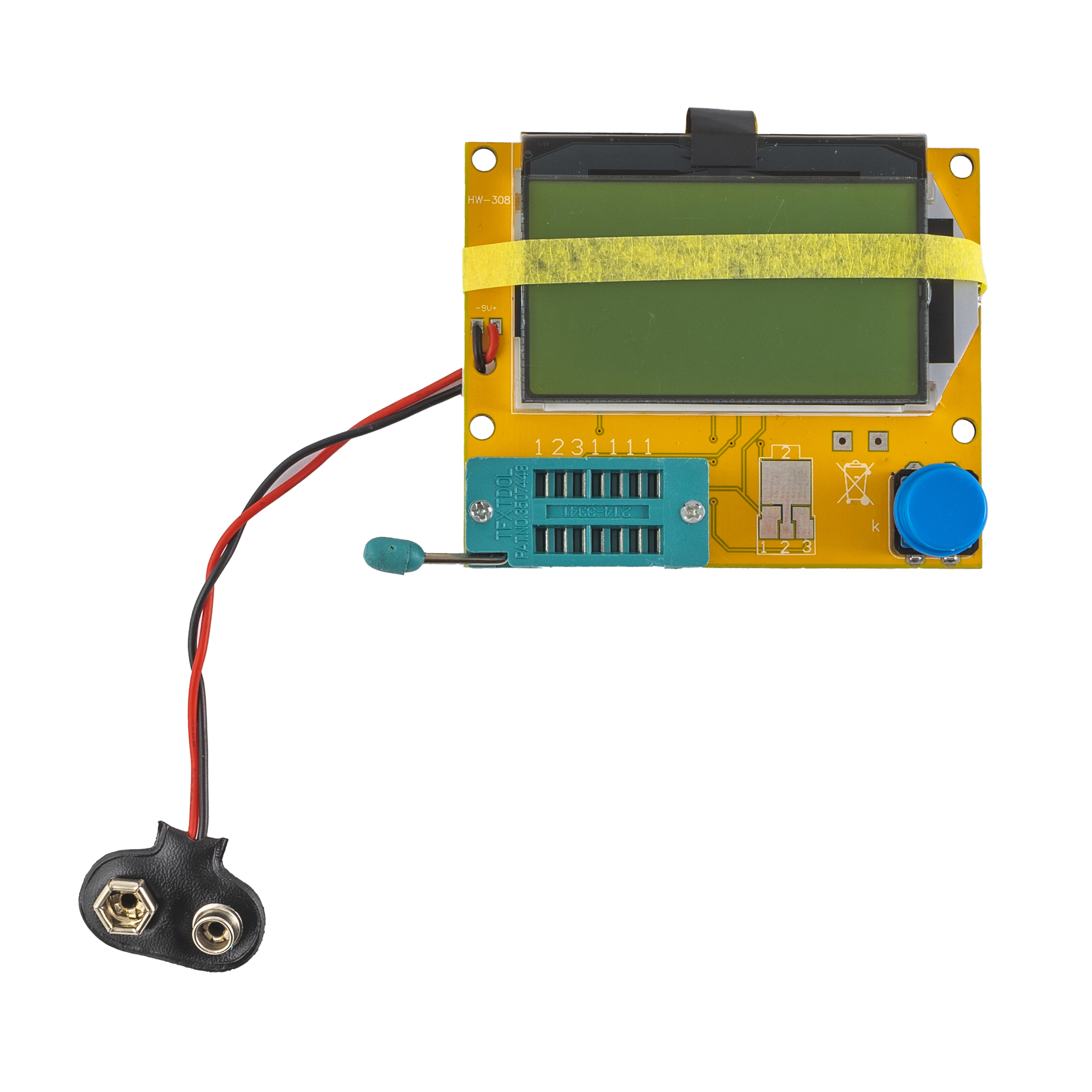

Графический транзистор-тестер LCR T4 mega328
Данный модуль предназначен для проведения тестирования плат и отдельных элементов. В его сферу измерений входят: сопротивления, конденсаторы, диоды, индуктивности. Выполнен на чипе Mega328. Данное устройство отлично вам подойдет, если документация к элементу отсутствует, ведь традиционный подход измерения всех параметров сложный и трудоемкий.
Функционал:
- Поддержка функции обнаружения напряжения затвора.
- Автоматическое обнаружение NPN и PNP-транзисторов, N-канальных и P-канальных MOSFET, диодов (включая двойные диоды), тиристоров, триодов, резисторов и конденсаторов.
- Автоматическое тестирование выводов компонентов и их отображение на LCD.
- Напряжение прямого смещения эмиттерного транзистора может быть определено путем определения коэффициента усиления, защитного диода MOSFET и т.п.
- Измерение порогового напряжения затвора и емкости затвора MOSFET.
- Дисплей 128x64 px LCD (128 * 64 символа).
- Высокая скорость тестирования: через 2 секунды (за исключением конденсаторов большего размера, измерение большой емкости занимает много времени, время измерения в 1 минуту является нормальным).
- Однокнопочная работа, проверка при включении.
- Энергопотребление в режиме отключения: менее 20 нА.
- Функция автоматического выключения позволяет сэкономить энергию батареи и продлить срок ее службы.
Размеры: 63 х 71 мм;
Вес: 48 г;
Дисплей жидкокристаллический 128 х 64;
Время теста: от 2с;
Зеленая подсветка;
Питание: DC 9 В;
Рабочий ток: 25 мА.
