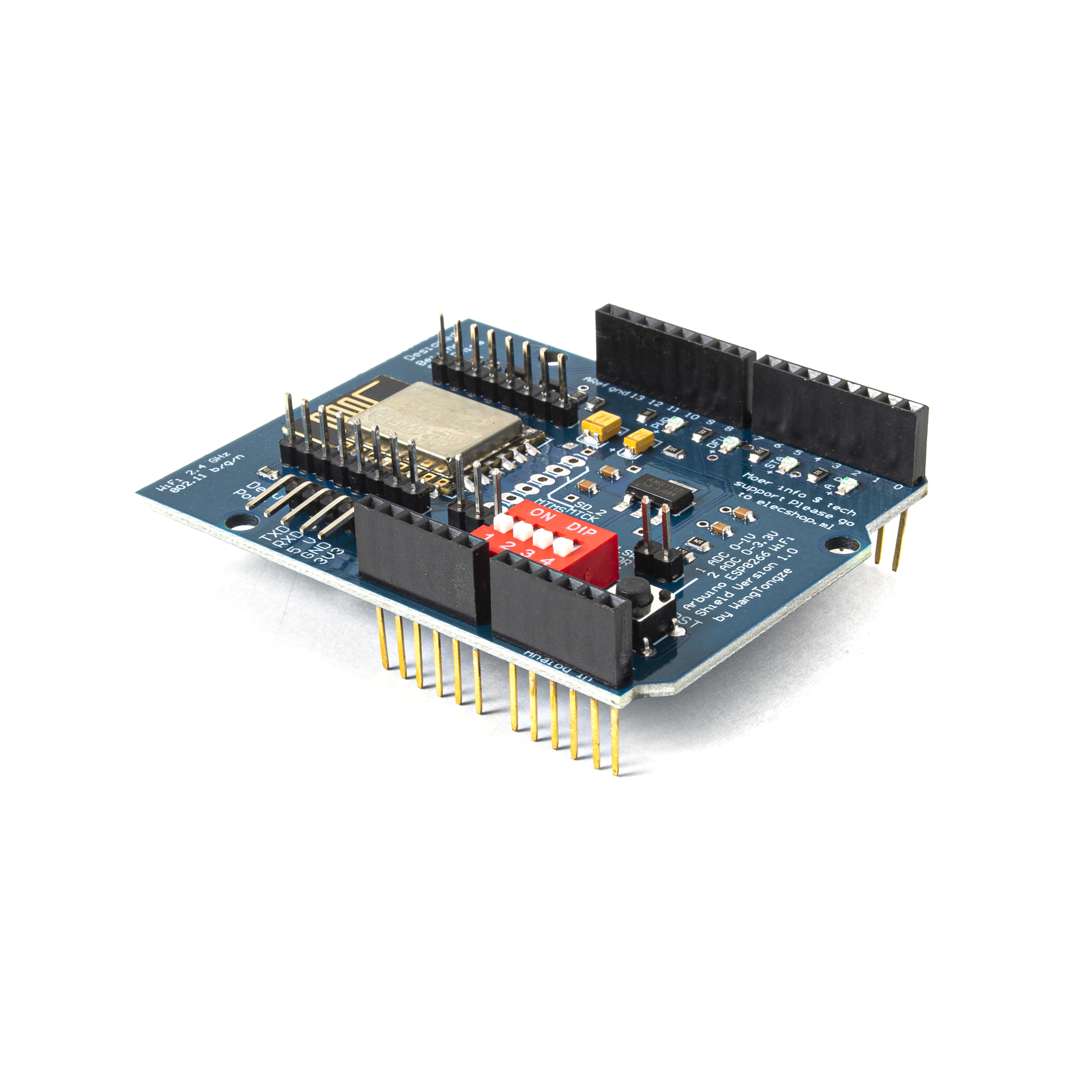

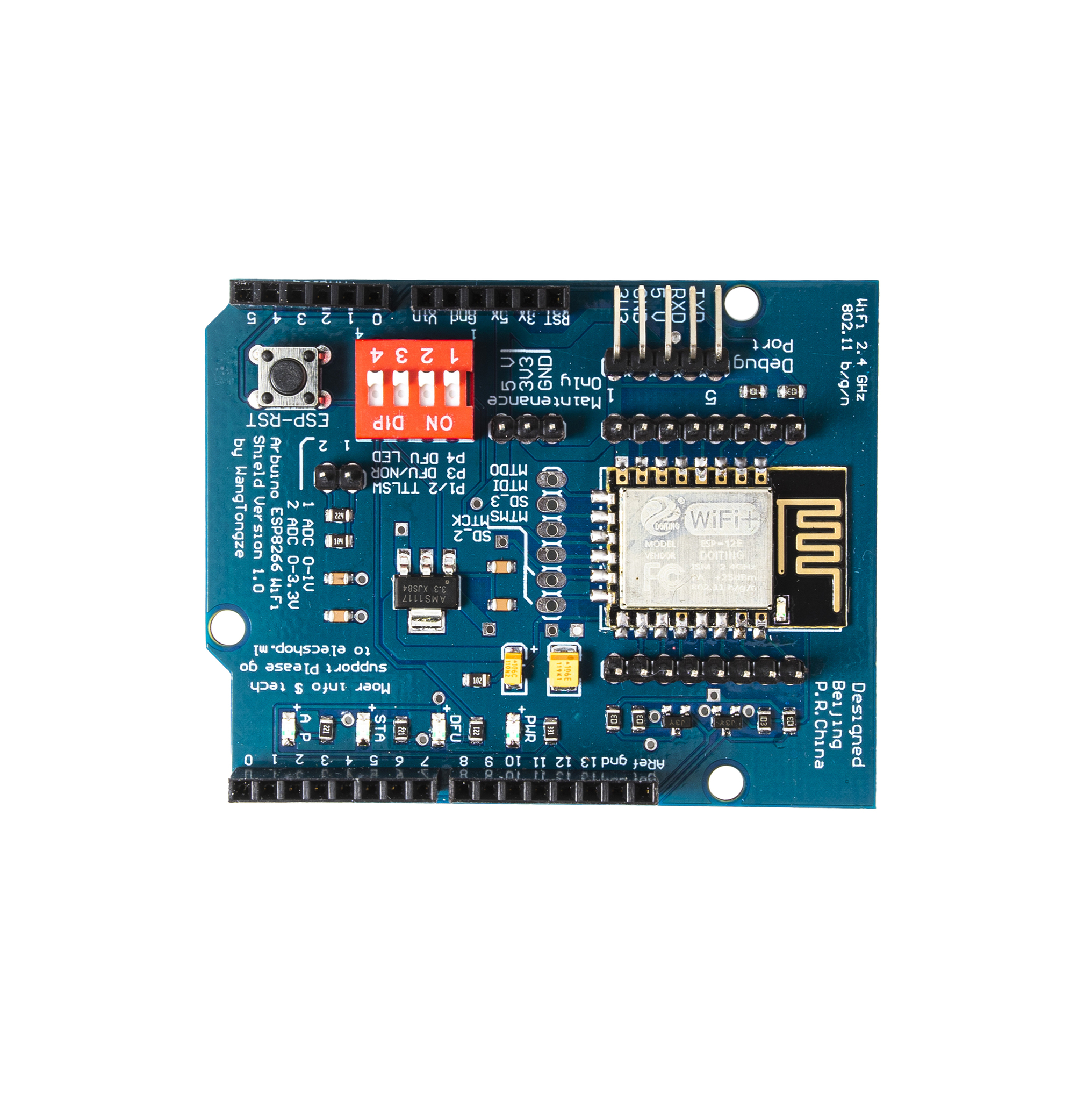

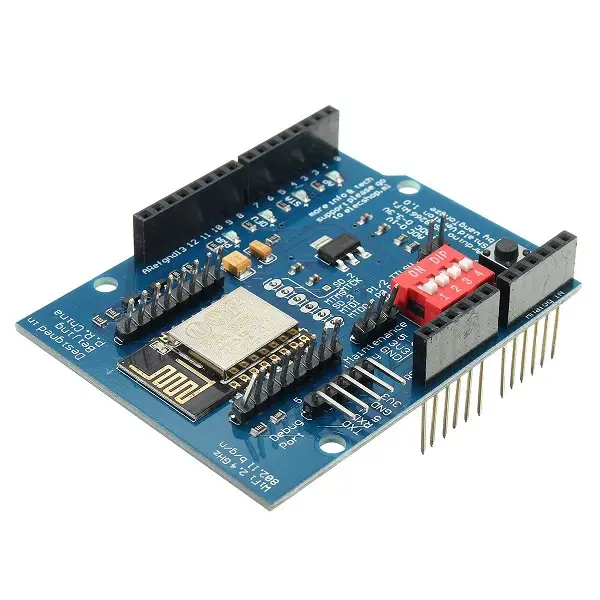

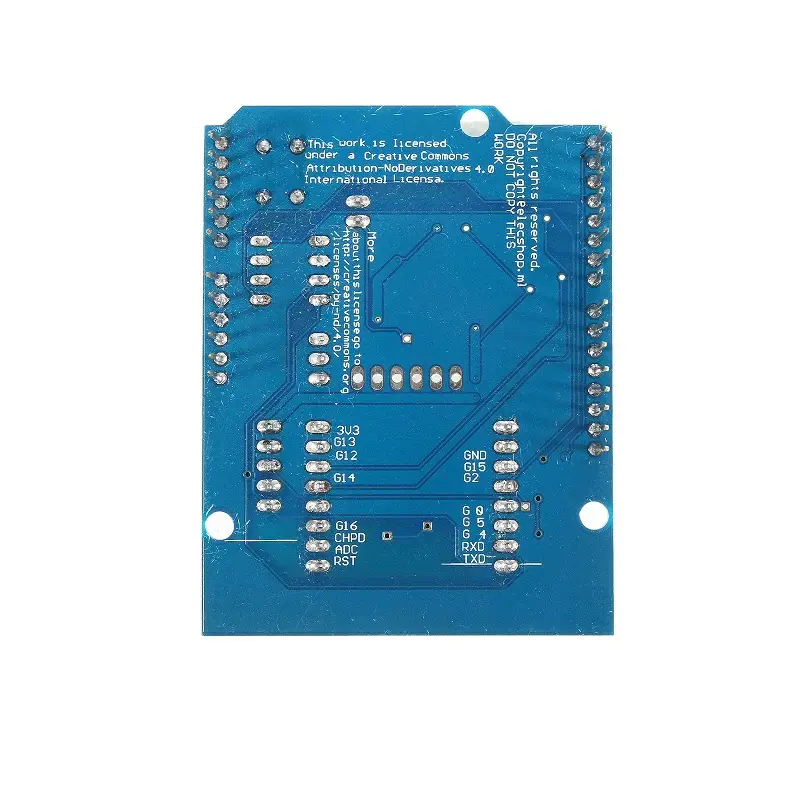

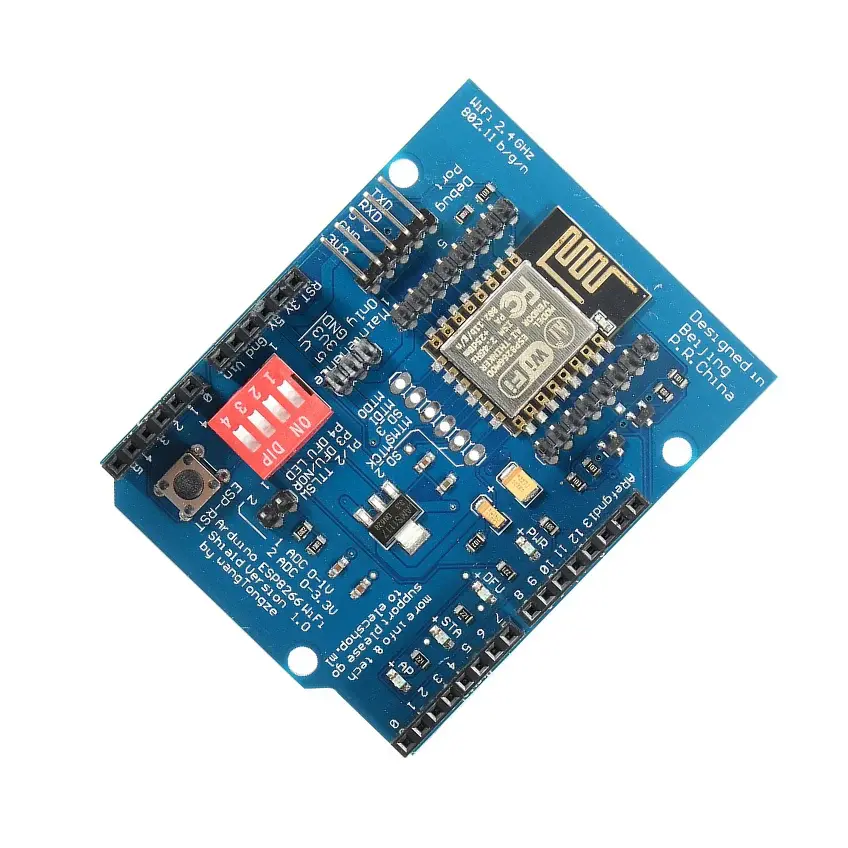

Плата UNO R3 ESP8266 shiled ESP-12E - дублированы все выводы Arduino и разведены все выводы ESP8266, так что вы сможете воспользоваться всеми возможностями обоих микроконтроллеров, соединённых через UART. На плату расширения установлен DIP-переключатель и вынесены выводы этого порта, с помощью переключателя устанавливается режим его работы: прошивка ESP8266, прошивка Arduino, соединение между ними.ESP8266 в составе этой плате может работать и как самостоятельное устройство, обменивающееся данными с Arduino, так и как Wi-Fi модуль, управляемый AT-командами.
Так как микроконтроллеры ESP8266 работают при напряжении 3,3, а большинство Arduino при 5В, на плату установлен преобразователь логических уровней и стабилизатор напряжения на 3,3В. Питание подаётся с основной платы Arduino.

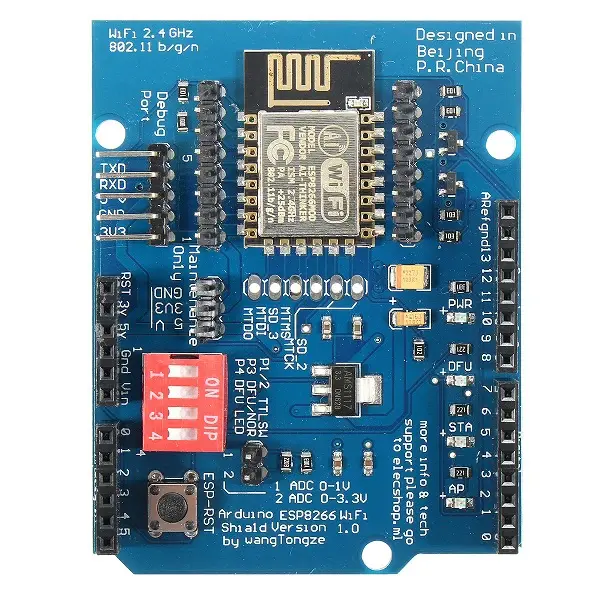

Плата расширения Arduino Wi-Fi Shield оснащена четырьмя светодиодами: индикаторы питания (PWR), обновления прошивки (DFU), работы Wi-Fi в режимах точки доступа (AP) и клиента (STA). Также на ней присутствует кнопка рестарта ESP8266.
Особенности:
- Использование всех выводов ESP8266
- Разные режимы работы UART
- Простота работы с ESP8266
Применения:
- Устройства, требующие возможностей и ESP8266, и Arduino: например, требуется Wi-Fi и несколько аналоговых входов, или беспроводное обновление прошивки на Arduino
Комплектация:
- 1× ESP8266 Arduino ESP-12E UART Wi-Fi Shield
