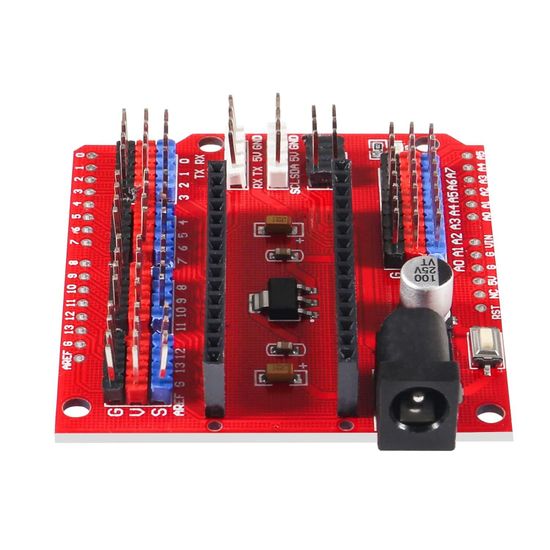

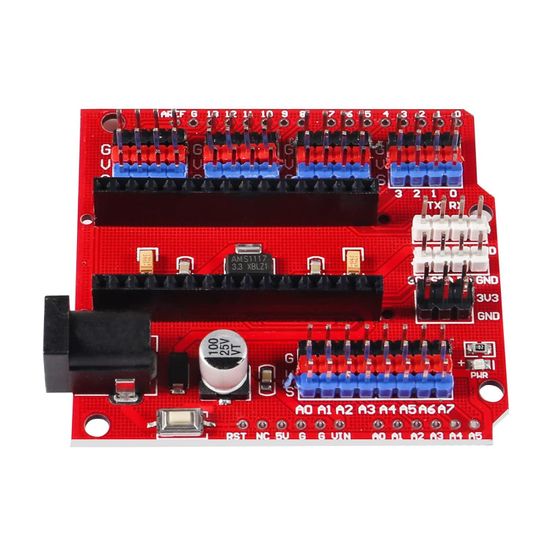

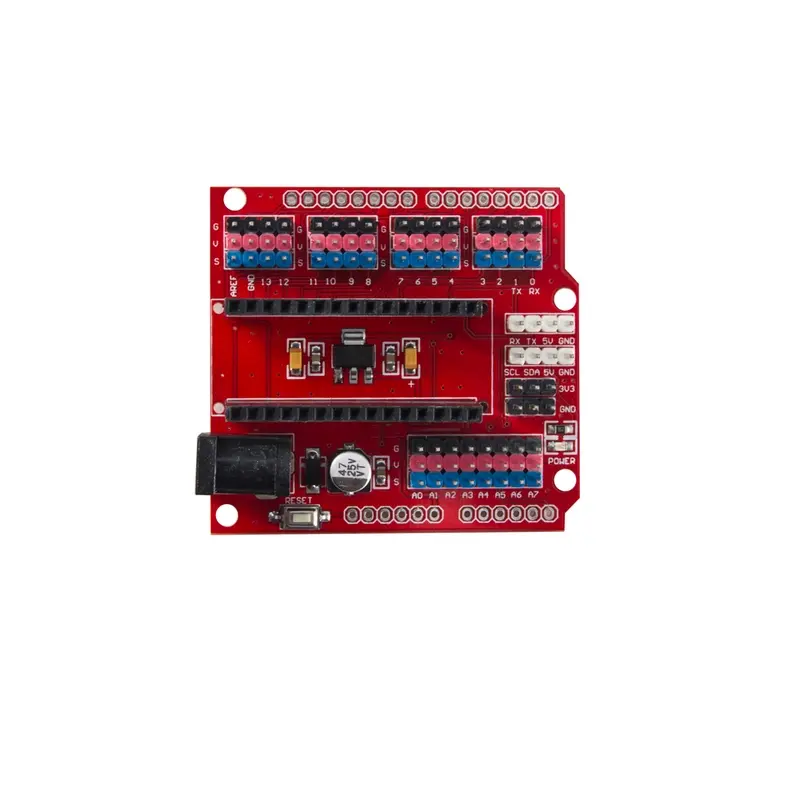

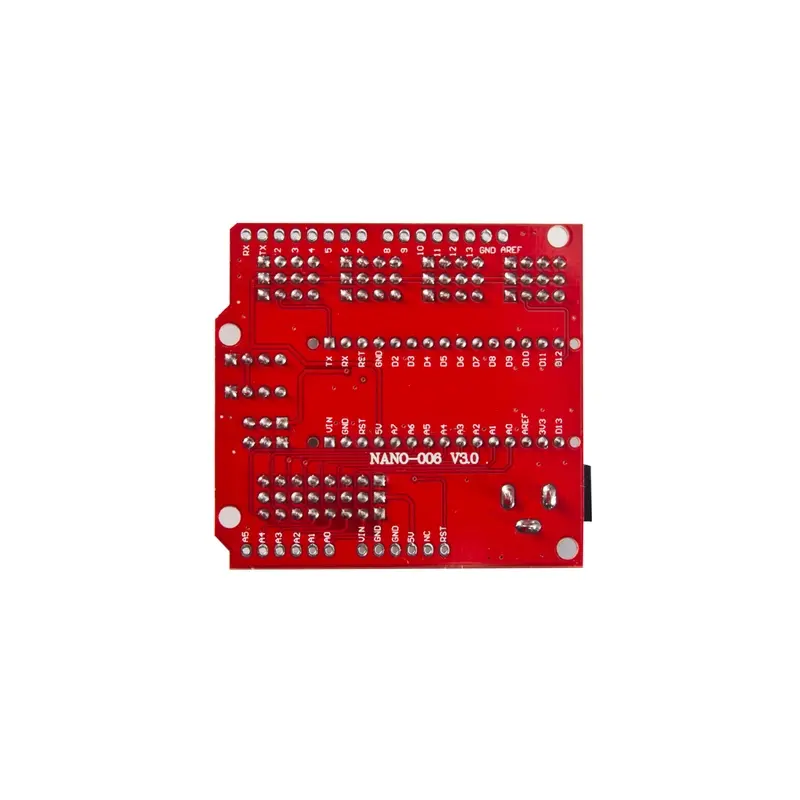

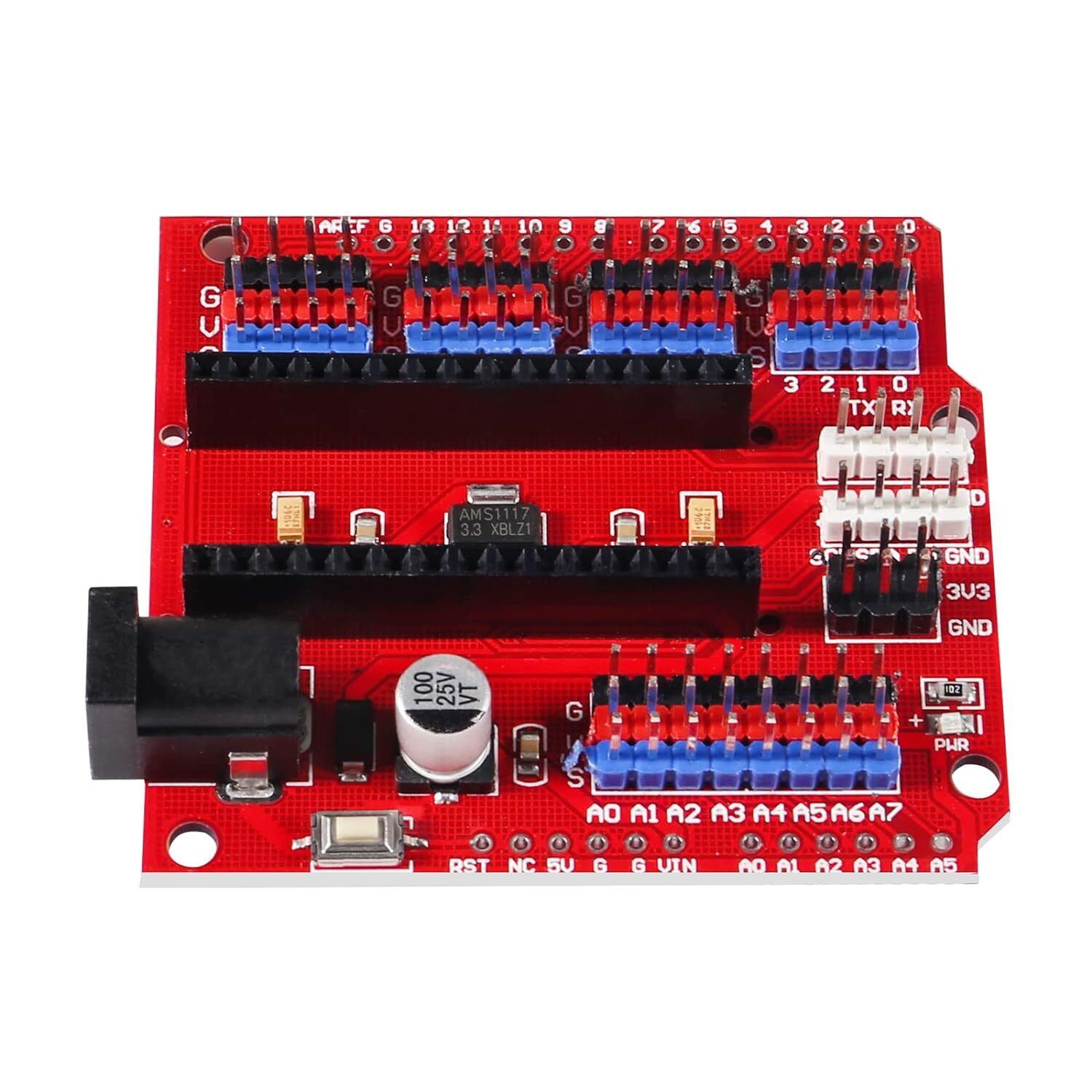

Плата NANO V3.0 расширяет возможности вашего программируемого контроллера Arduino Nano. Конечные размеры разрабатываемого устройства возрастут, но это стоит того, чтобы обеспечить себе удобство работы с платой Ардуино. Низкая цена заменит вам покупку дополнительных компонентов вроде макетной платы или проводов другого типа разъема.
Ардуино Нано крепится поверх платы расширения по принципу бутербродообразной конструкции: контакты типа «папа» контроллера вставляются в выводы типа «мама». Отдельно имеется разъем 5,5 мм для источника питания постоянного тока (как в Arduino Uno) от 5 до 9 вольт. Встроенный линейный стабилизатор напряжения понижает входное напряжение до 5 вольт.
Все контакты контроллера продублированы на плате расширения, причем к каждому из них отдельно прилагаются положительный и отрицательный выводы питания, а значит можно приступить к разработке собственных прототипов без использования беспаечных макетных плат. Отдельно выведены контакты для I2C протокола и для UART (группы по 4 вывода в каждой), индикаторные светодиоды и 3,3-вольтовый контакты питания для энергоэффективных датчиков и модулей.
Также на плате имеется 4 монтажных отверстия под винты, чтобы было удобнее вмонтировать ее в корпус будущего DIY устройства.
Технические характеристики:
Напряжение питания через 5,5 мм разъем: 5…9 В постоянного тока
Размеры платы расширения: 60 x 53 x 13 мм
