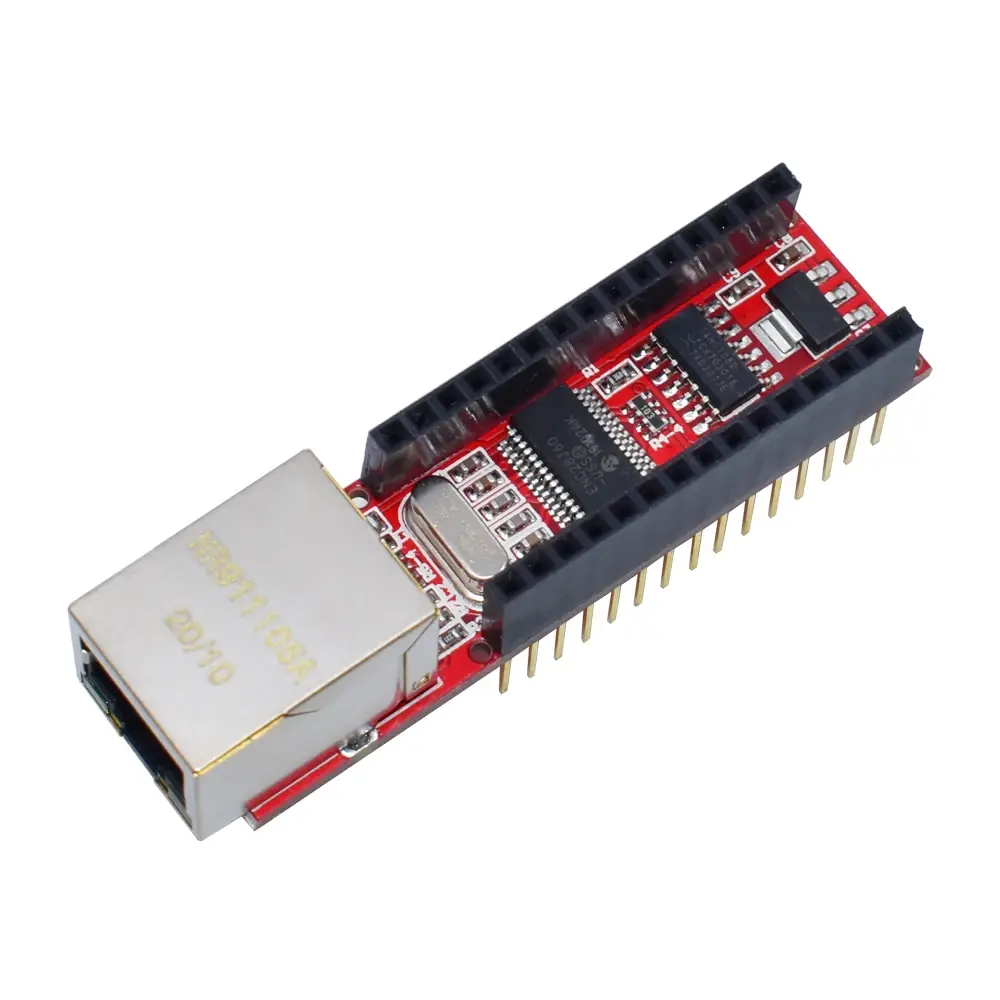

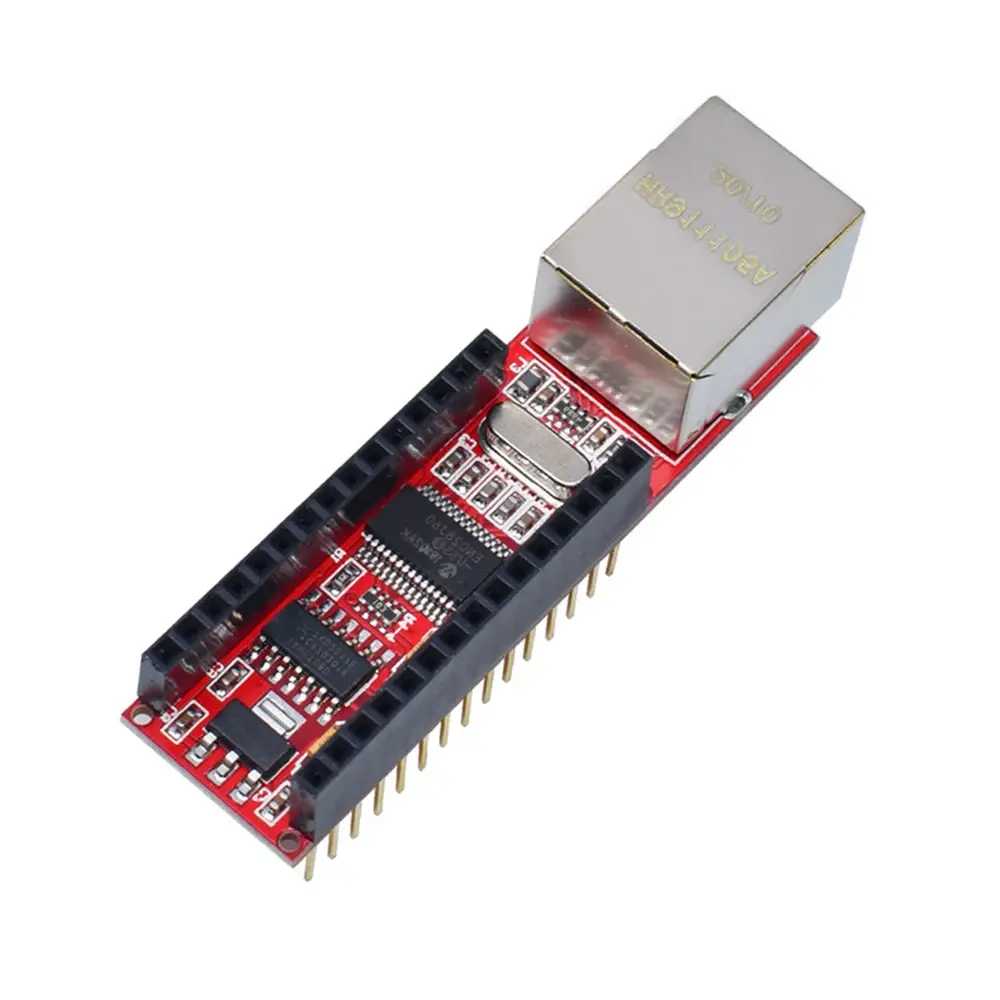

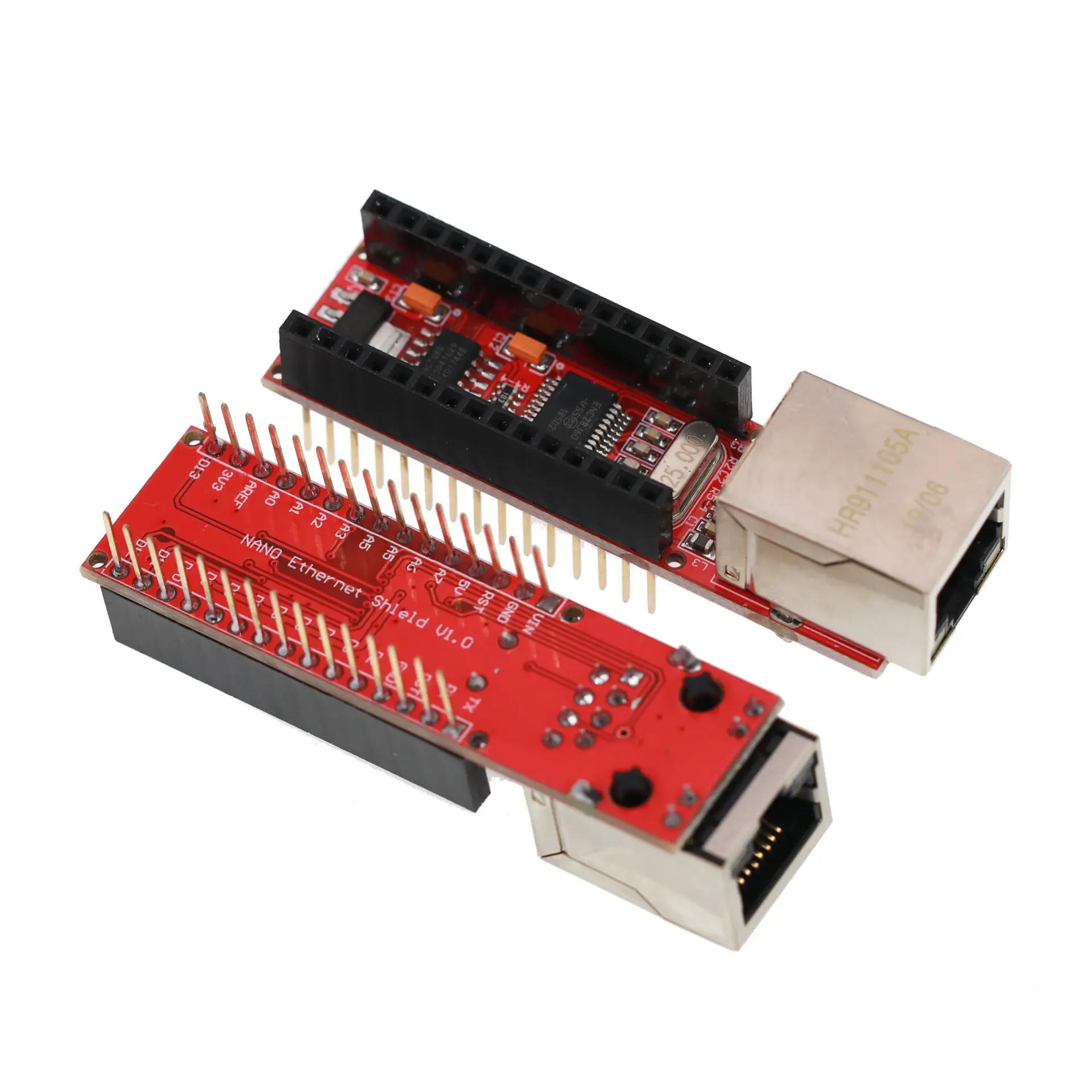

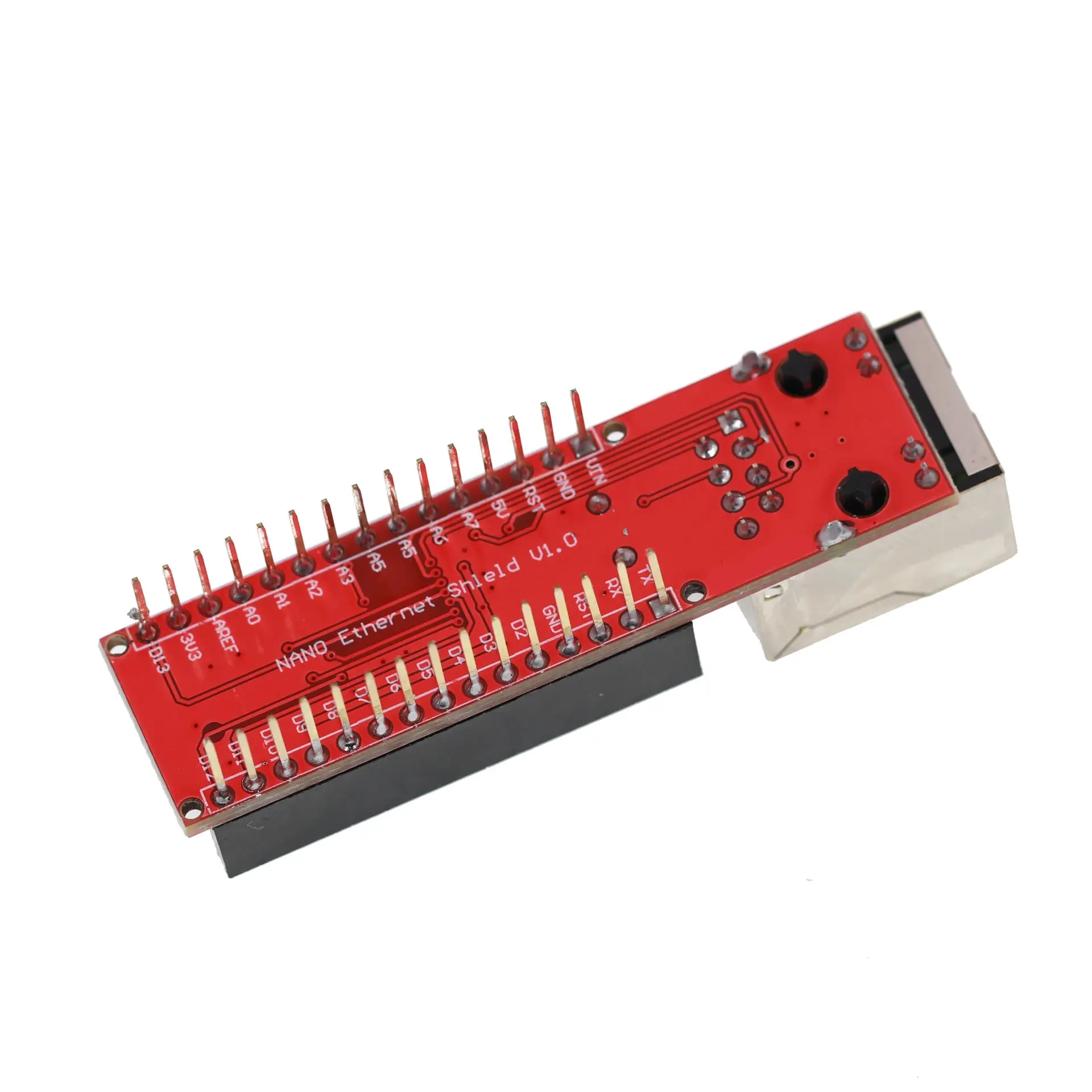

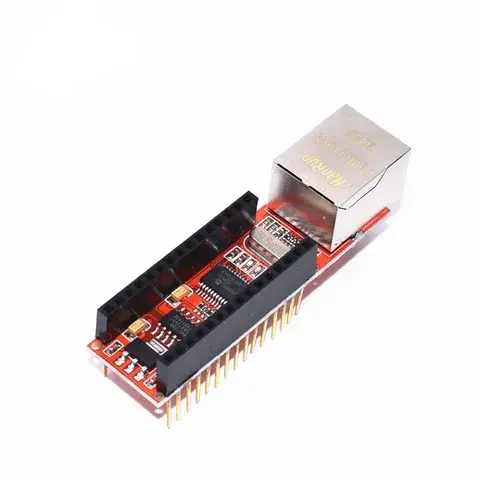

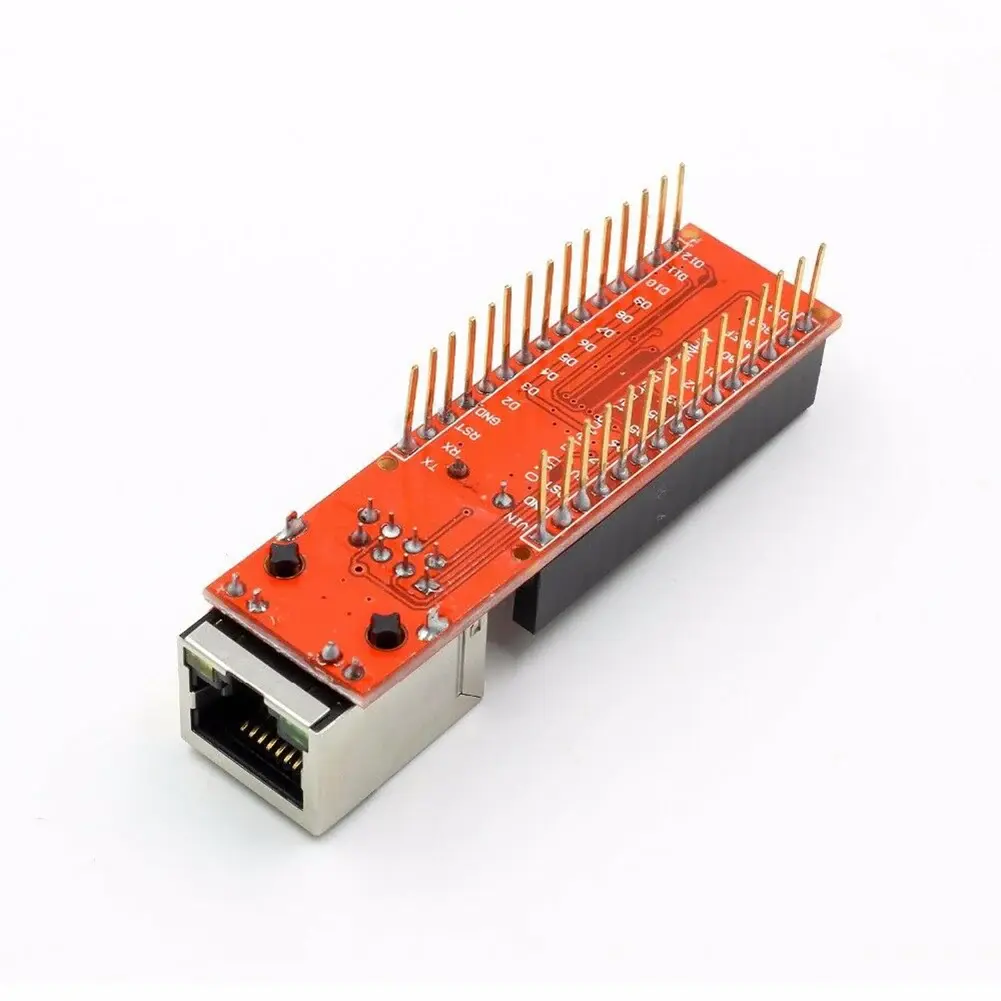

Шилд NanoShield ENC28J60 Ethernet 1.1 - позволяет подключить плату Arduino Nano v3.0 к сети.
Ведущий компонент – микросхема ENC28J60, которая поддерживает стеки TCP и UDP в IP-сети. Плата имеет стандартный разъем RJ-45 со встроенным линейным трансформатором, обеспечивающий гальваническую развязку модуля от кабеля TCPIP, и опцией PoE (Power over Ethernet) для получения питания от обычной витой пары 5 категории. На плате установлены 2 светодиода, свечение которых свидетельствует об обмене данными. Выведенные на плату ENC28J60 Ethernet_shield разъёмы типа "мама" с шагом 1 дюйм позволяют произвести подключение к ней платы Arduino Nano по модульному принципу, что значительно экономит место.
Плата ENC28J60 Ethernet_shield управляется и получает/передает данные по SPI интерфейсу.
При этом используются следующие выводы Arduino Nano:
- D10 – SS;
- D11 – MOSI;
- D12 – MISO;
- D13 – SCK;
- D2 – выход прерывания. При приеме пакета импульс на этот выход – сигнал для Arduino срочно обрабатывать пакет. Или, как минимум, принять во внимание, что надо получать данные.
Особенности:
- Ток, мА: максимальный 250;
- номинальный 170;
- Интегрированный MAC и 10 Base-T PHY;
- Полный и полудуплекс;
- Поддержка одного 10 Base-T порта с автоопределением полярности и коррекцией;
- Автовыравнивание генерации контрольной суммы;
- Автоотброс ошибочных пакетов;
- Программируемая функция повтора передачи при ошибке;
- Программируемые функции Padding и генерирование CRC;
- Программируемая функция фильтрации ошибочных пакетов;
- Тактовая частота SPI до 20 МГц.
Для работы с ENC28J60 Ethernet_shield рекомендуем использовать Arduino-библиотеку UIPEthernet, которую можно скачать из репозитория. В отличие от множества других библиотек для ENC28J60, эта библиотека является полной заменой стандартной (включенной в Arduino IDE) библиотеки Ethernet.h. Библиотека обеспечивает полную поддержку постоянных (потоковых) TCP и UDP-соединений (клиент и сервер), ARP, ICMP, DHCP и DNS.
