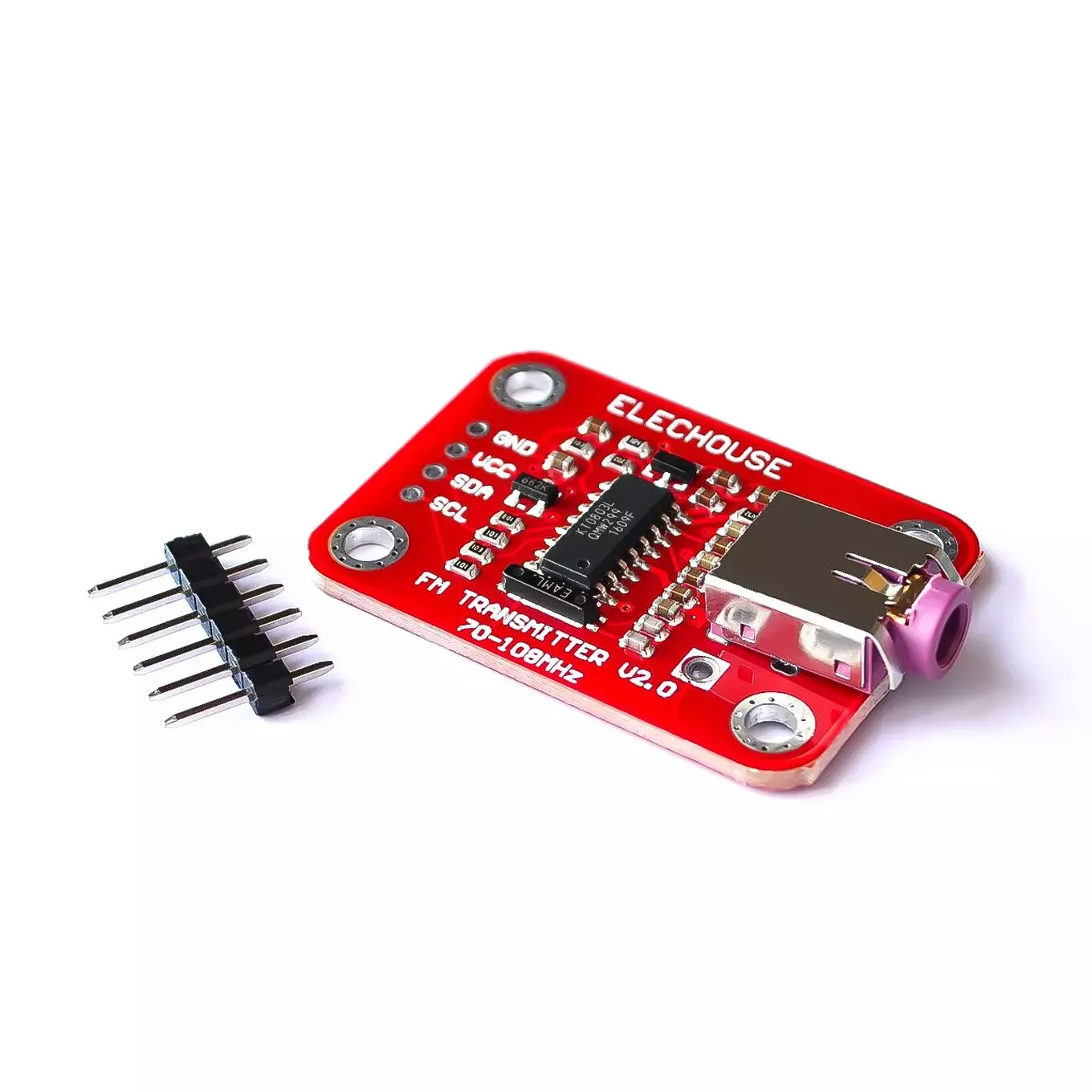

Модуль FM-передатчика может работать на частоте от 70 до 108 МГц, предназначен для организации аудиоинтерфейса в проектах на базе программируемых контроллеров (в том числе, совместим с Arduino и ESP). Модуль основан на микросхеме КТ0803L. Взаимодействие с ними происходит по I2C протоколу (выводы SDA и SCL) двухпроводного последовательного интерфейса. Рекомендуется использовать 5-вольтовую логику по I2C шине. Микросхема контроллера изначально была разработана для автомобильных FM-аудиопередатчиков.
На основе данного модуля можно легко сконструировать беспроводной FM-стереоаудиопередатчик небольшой мощности. Имеется вывод для подключения антенны, чтобы повысить качество и стабильность передачи данных. По умолчанию, дальность передачи составляет 40 см. В той же части платы модуля расположен разъем для входного аудиосигнала. Программным способом можно регулировать частоту, амплитуду входного аудиосигнала и чувствительность микрофона.
Технические характеристики:
Частота FM: 70…108 МГц (имеется регулировка)
Протокол связи: I2C
Адрес I2C шины: 0x3E
Напряжение питания: 5 В постоянного тока
