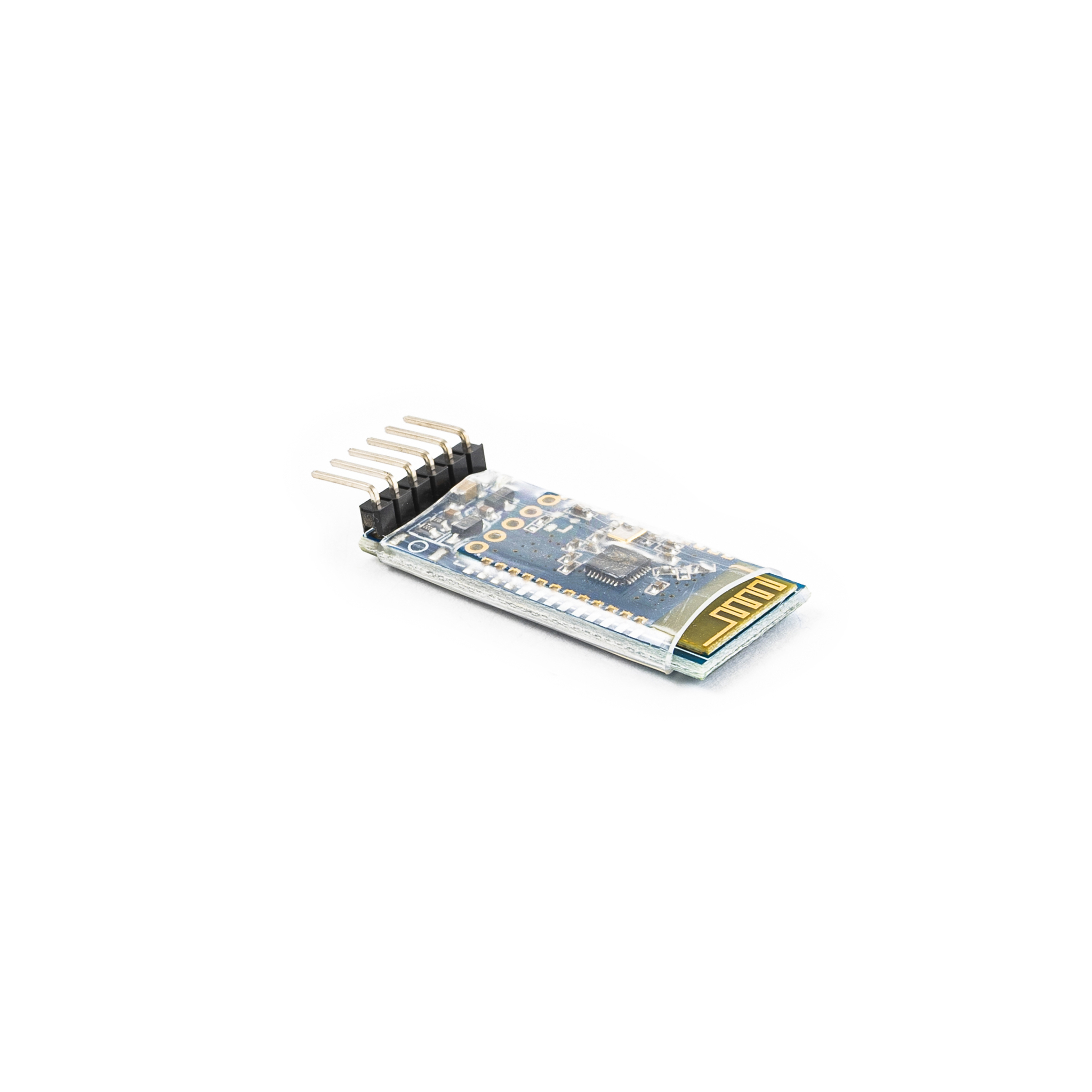

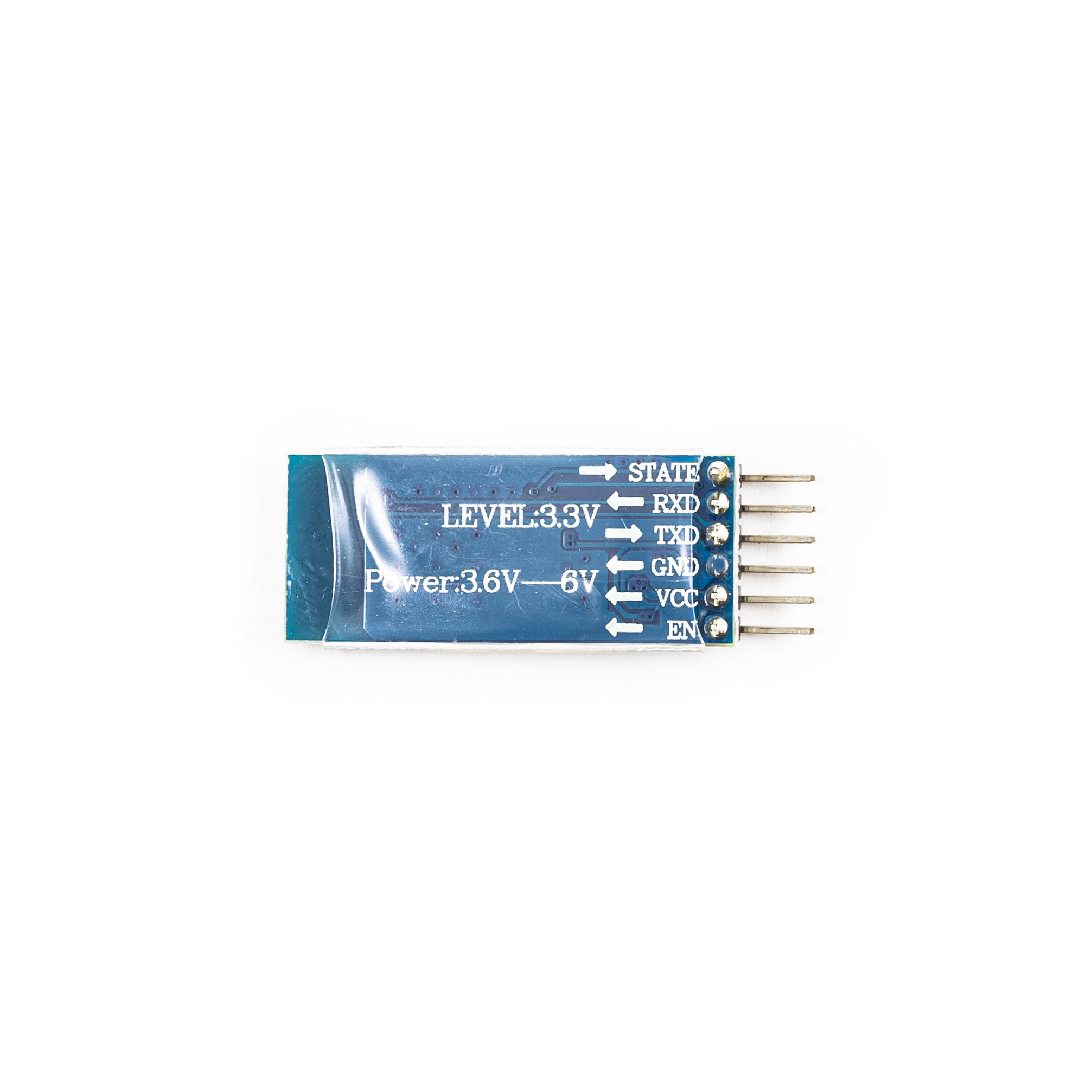

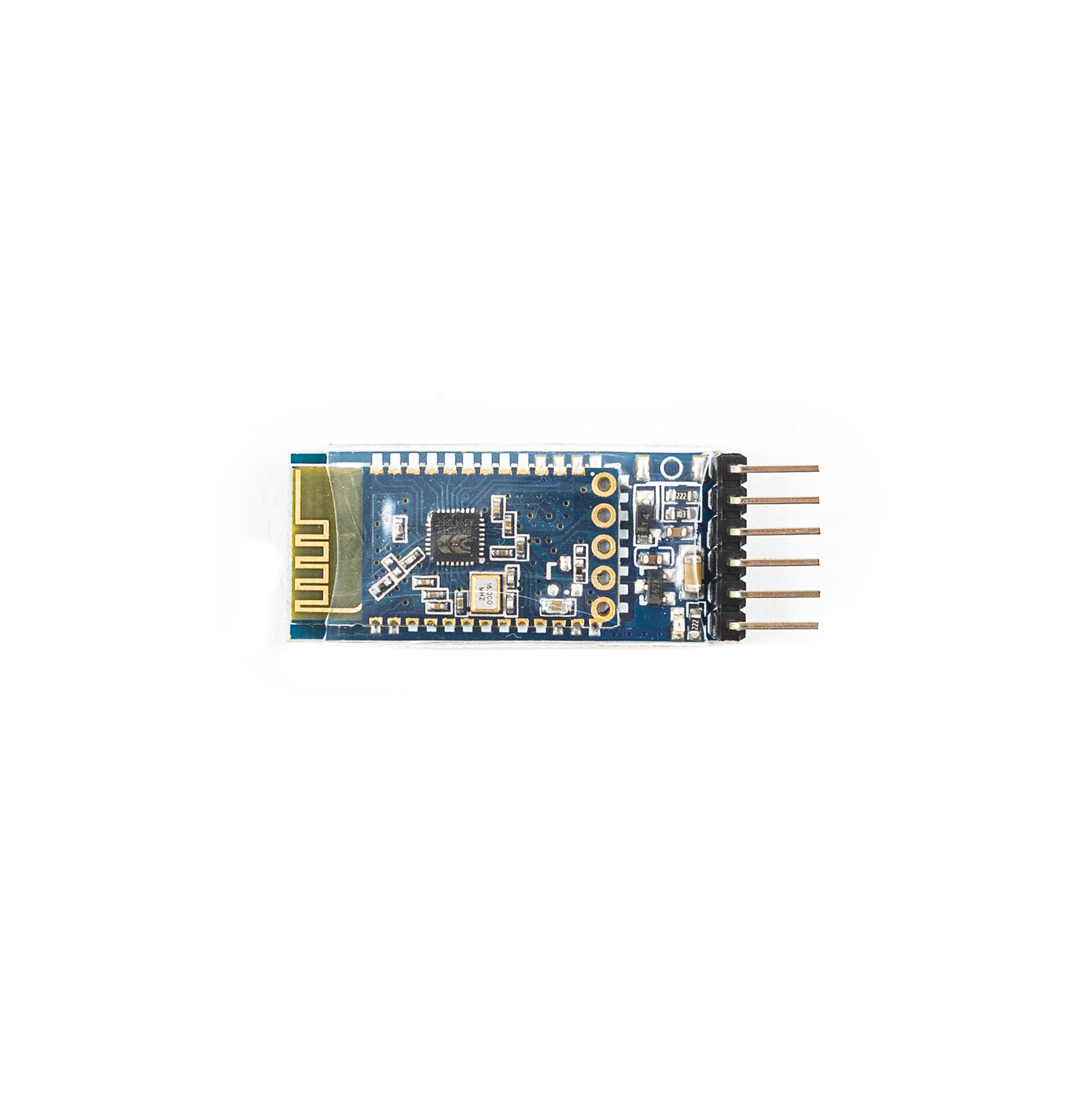

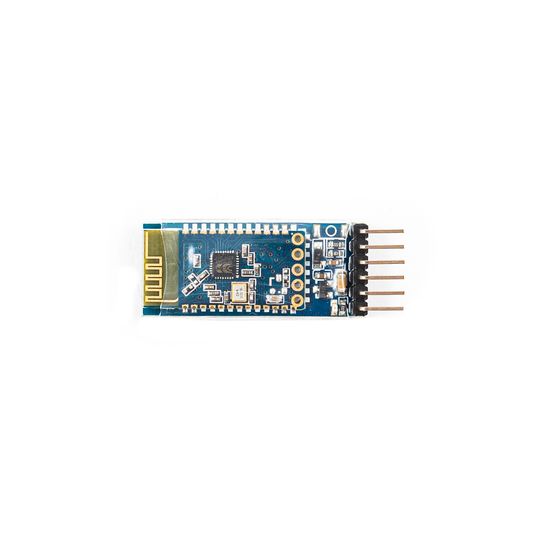

Модуль беспроводной связи JDY-31 Bluetooth основан на версии Bluetooth 3.0 SPP, которая может поддерживать работу с Windows, Linux и Android.
Взаимодействие по интерфейсу связи Bluetooth основано на частоте 2,4 ГГц. При отсутствии поблизости источников помех и на открытой местности максимальная дальность связи может достигать 30 метров. Модуль поддерживает режим модуляции GFSK и максимальную мощность передачи 8 дБ. Есть возможность профессиональной настройки модуля через программные AT-команды.
Подключение к контроллеру выполняется через UART-протокол, а значит поддерживаются практически все известные отладочные платы и микроконтроллеры для разработки, так как это наиболее распространенный тип проводной связи между двумя устройствами. При работе с контроллерами с 5-вольтовой логикой рекомендуется использовать подтягивающие резисторы (см. схему подключения под описанием).
Технические характеристики:
Модель: JDY-31
Версия: Bluetooth 3.0
Рабочая частота: 2,4 ГГц
Протокол связи: UART
Рабочее напряжение: у SMD-микросхемы 1,8…3,6 В (рекомендуется 3,3 В); у платы модуля: 3,6…6 В (рекомендуется 5 В)
Рабочая температура: -40…+80°С
Антенна Встроенная антенна на печатной плате
Дальность передачи: до 30 метров (на открытой местности и без помех)
Температура пайки: <260°С
Потребление тока при отсутствии подключения: 4,7 мА
Потребление тока после подключения BLE: 7,3 мА
Мощность передачи: до 8 дБ
Чувствительность: -97 дБм
Максимальная пропускная способность SPP: 16 КБ/с (Android, Windows)
Размеры модуля: 19,6 x 14,94 x 1,8 мм
Пример подключения модуля к Arduino-совместимой плате:
