Модуль для RFID считывания позволяет вам создавать электронные проекты с идентификацией на базе знакомых вам отладочных плат и микроконтроллеров, в том числе с Arduino-совместимыми платформами, Raspberry Pi или любой другой платформой, которая поддерживает интерфейс SPI. Благодаря популярности и широкой доступности модули, вы без труда сможете найти подходящий под свои задачи проект на просторах сети Интернет, чтобы научиться работе с RC522.
RC522 — это высокоинтегрированный считыватель RFID-карт, работающий по бесконтактной связи с частотой 13,56 МГц, разработанный NXP в качестве маломощного, недорогого и компактного чипа для чтения и записи. Является лучшим выбором при разработке интеллектуальных и портативных электронных устройств. С его помощью вы можете не только читать идентификаторы с совместимых меток, но ещё и перезаписывать собственные (в комплекте со считывателем).
RC522 полностью совместим с 14443A. DSP обрабатывает кадры ISO14443A и исправляет ошибки. RC522 поддерживает скорость дуплексной связи до 424 кбит/с. Модуль использует источник питания 3,3 В и может напрямую взаимодействовать с любой платой только через протокол SPI, что обеспечивает надежную работу, хорошее расстояние считывания. Поддерживает режим ISO/IEC 14443 A.
Технические характеристики:
Напряжение: 3,3 В постоянного тока (не используйте питание 5 В)
Рабочий ток: 13…26 мА
Ток холостого хода: 10…13 мА
Рабочая частота: 13,56 МГц
Поддерживает ISO/IEC 14443 A/MIFARE
Рабочее расстояние в режиме чтения/записи до 50 мм

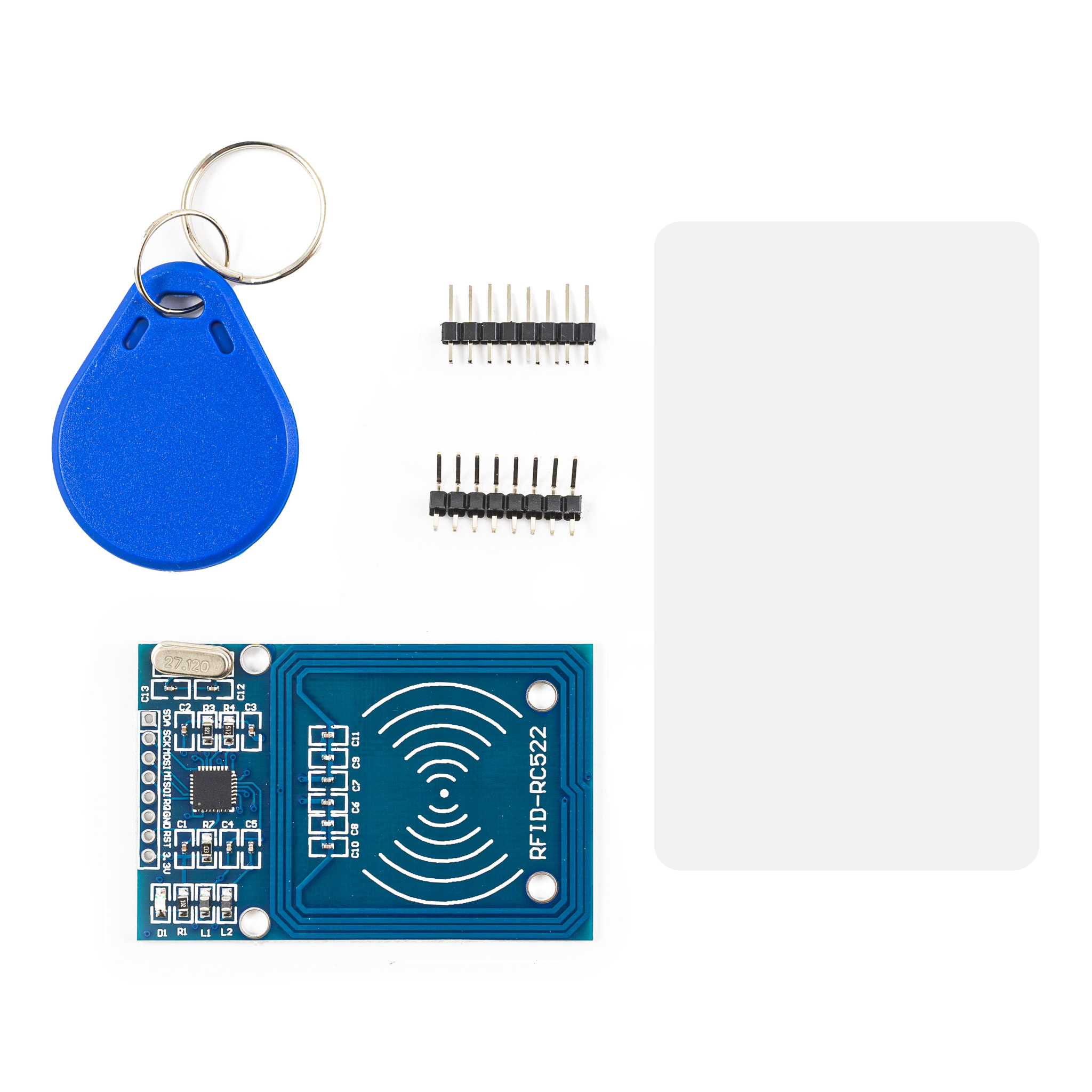

Комплектация поставки:
1 x Модуль считывания/записи RFID-RC522
1 x Стандартная пустая карточка
1 x Штыревые контактные разъемы для пайки
1 x Брелок-бирка специальной формы
Распиновка модуля представлена на картинке ниже:
Пример подключения модуля к Arduino-совместимой плате:
