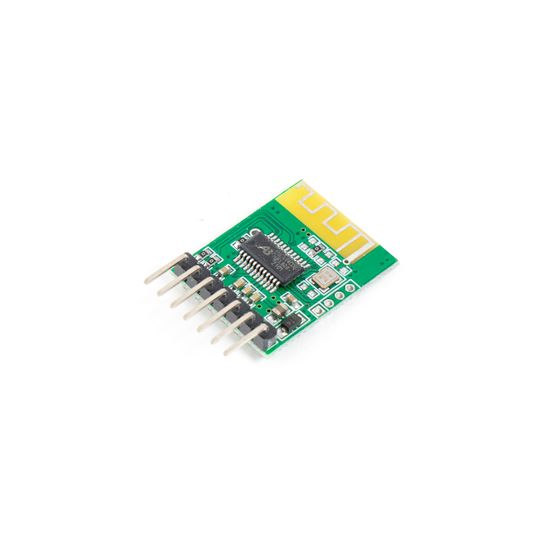

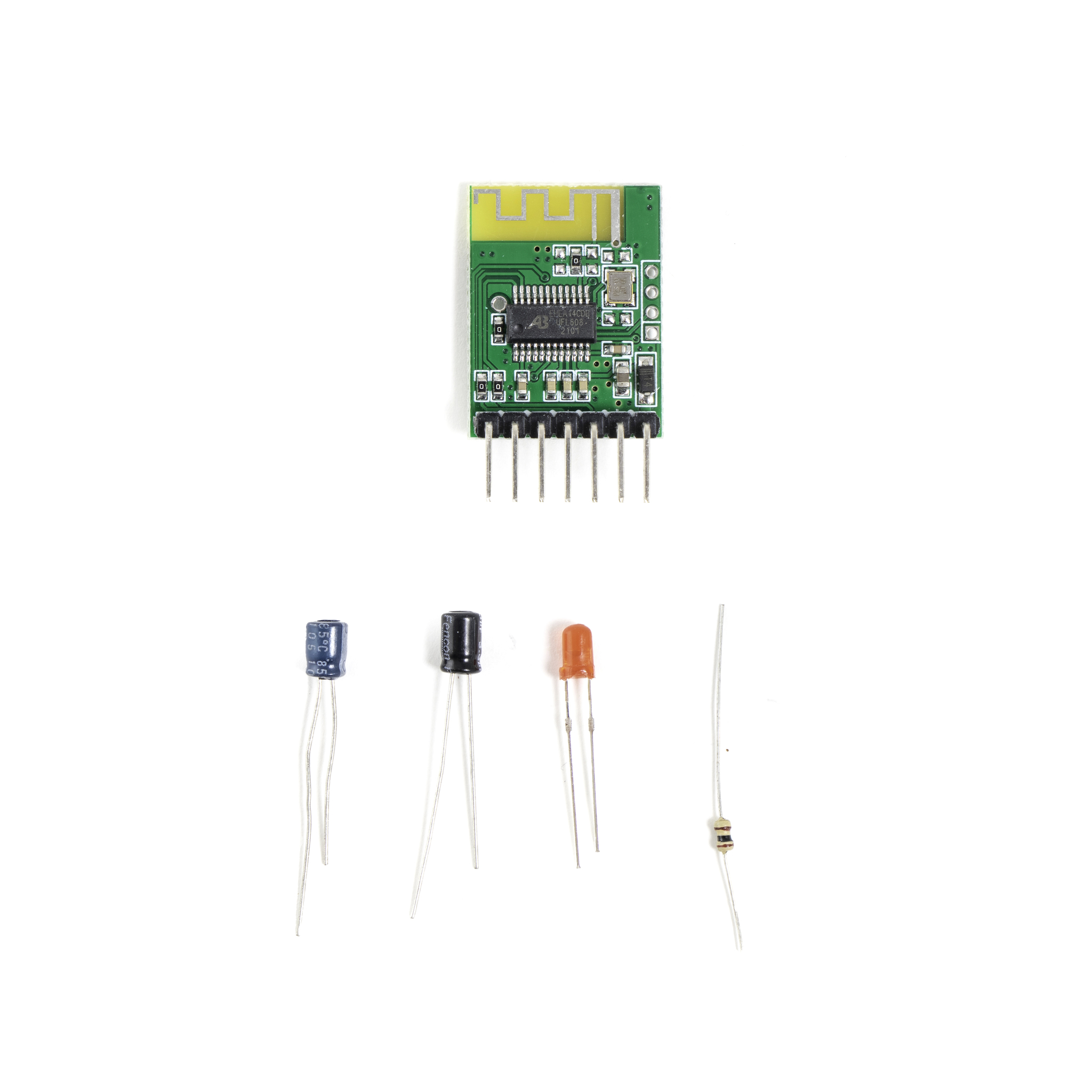

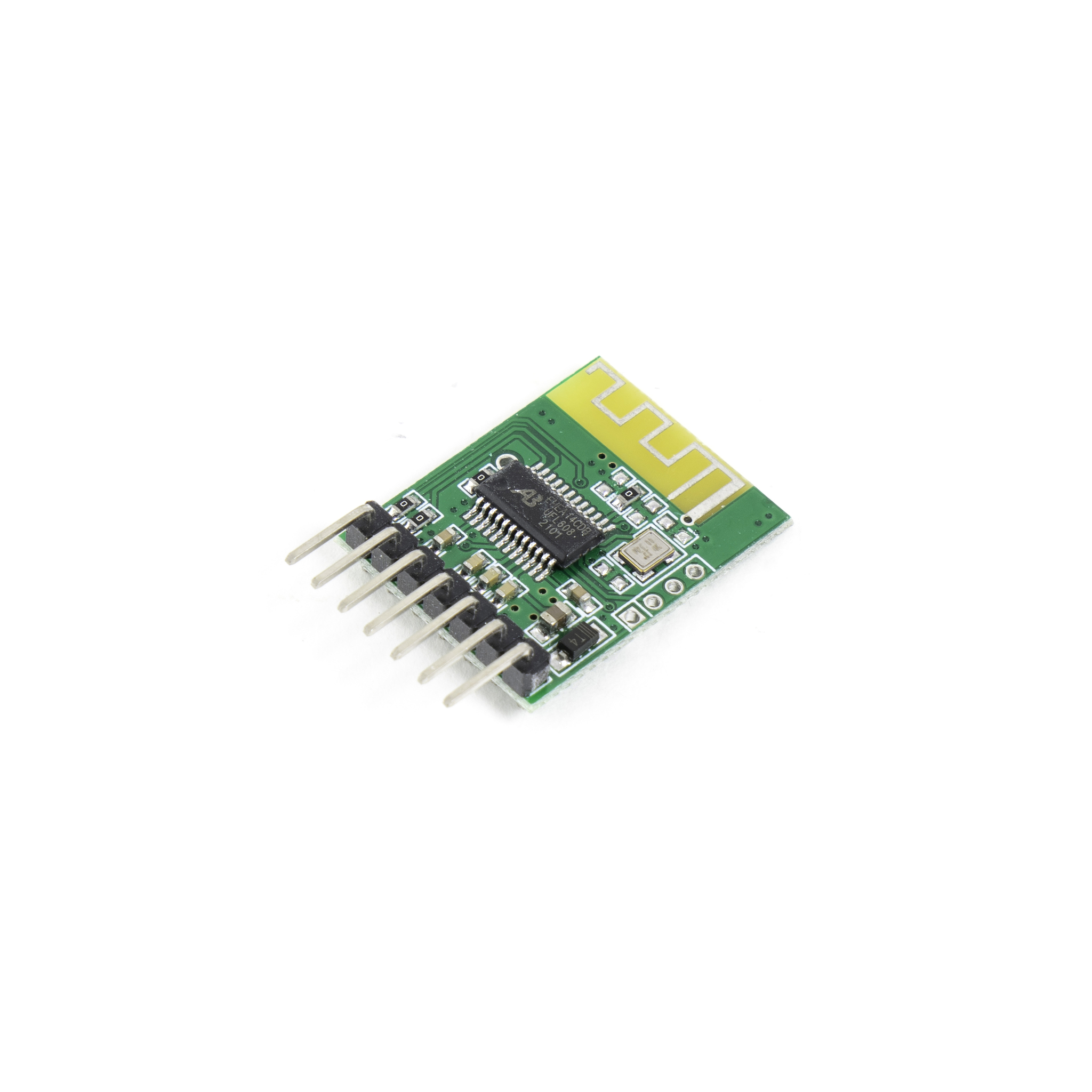

Bluetooth аудио приемник шаблон, стерео беспроводной динамик, усилитель мощности модифицированный DIY Bluetooth модуль 4,0
Описание:

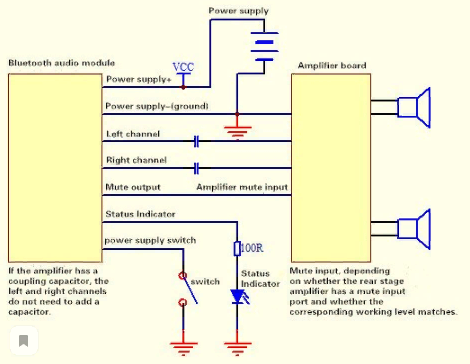

1. Питание 5V
2. Заземление: GDN подключается к отрицательным полюсам источника питания;
3. Индикатор состояния: когда Bluetooth не подключен, светильник быстро мигает, и как только соединение Bluetooth будет успешно выполнено, он будет мигать медленно;
Примечание: от аудиомодуля Bluetooth до блока питания или аудиоинтерфейса, пожалуйста, используйте метод пайки, контактное сопротивление приведет к шуму.
Меры предостережения при использовании:
1. Источник питания: аудио модуль Bluetooth представляет собой цепь, чувствительную к высокочастотным интерференциям.
2. Заземление: поскольку аудиосигнал чувствителен к интерференциям, вызванным точкой заземления, когда модуль подключен к блоку питания усилителя питания, попробуйте припаять его на печатной плате, не используйте подводящего провода соединения (чувствительны к помехам), И точка заземления-это точка заземления входного сигнала. (Рекомендуется заземление одной точкой);
3. Антенна помехи: антенна Bluetooth крайне чувствительны к волнам высокой частоты, или сильным электромагнитным помехам.
4. Металлический корпус может быть помехой для сигнала
