Модуль PN532 RFID V3 — это устройство, которое обеспечивает бесконтактную передачу данных по технологии RFID/NFC между считывателем и носителем особого идентификационного номера (метки).
Данное решение может отлично подойти при разработке систем безопасности, идентификации пользователей (например, для счетчика времени прихода сотрудников на работу или для системы открытия дверей в отеле/гостинице).
В основе работы устройства используется технология беспроводной связи ближнего действия (NFC) — высокочастотная технология беспроводной связи, позволяющая осуществлять бесконтактную передачу данных на короткие расстояния между электронными модулями. Для считывателя PN532 и метки это расстояние достигает в максимальном случае 7 см, что больше, чем у другой более популярной модули RC522.
PN532 совместим с большинством контроллеров и отладочных плат, поскольку может взаимодействовать с протоколами I2C, SPI и HSU (High-Speed UART). Кроме того, он поддерживает чтение и запись RFID, а также NFC для телефонов Android.
Считыватель/записывающий модуль RFID поддерживает: карты 1k, 4k, Ultralight и DESFire; карты ISO/IEC 14443-4, такие как CD97BX, CD light, Desfire, P5CN072 (SMX); карты Innovision Jewel (например, IRT5001); карты FeliCa, такие как RCS_860 и RCS_854.

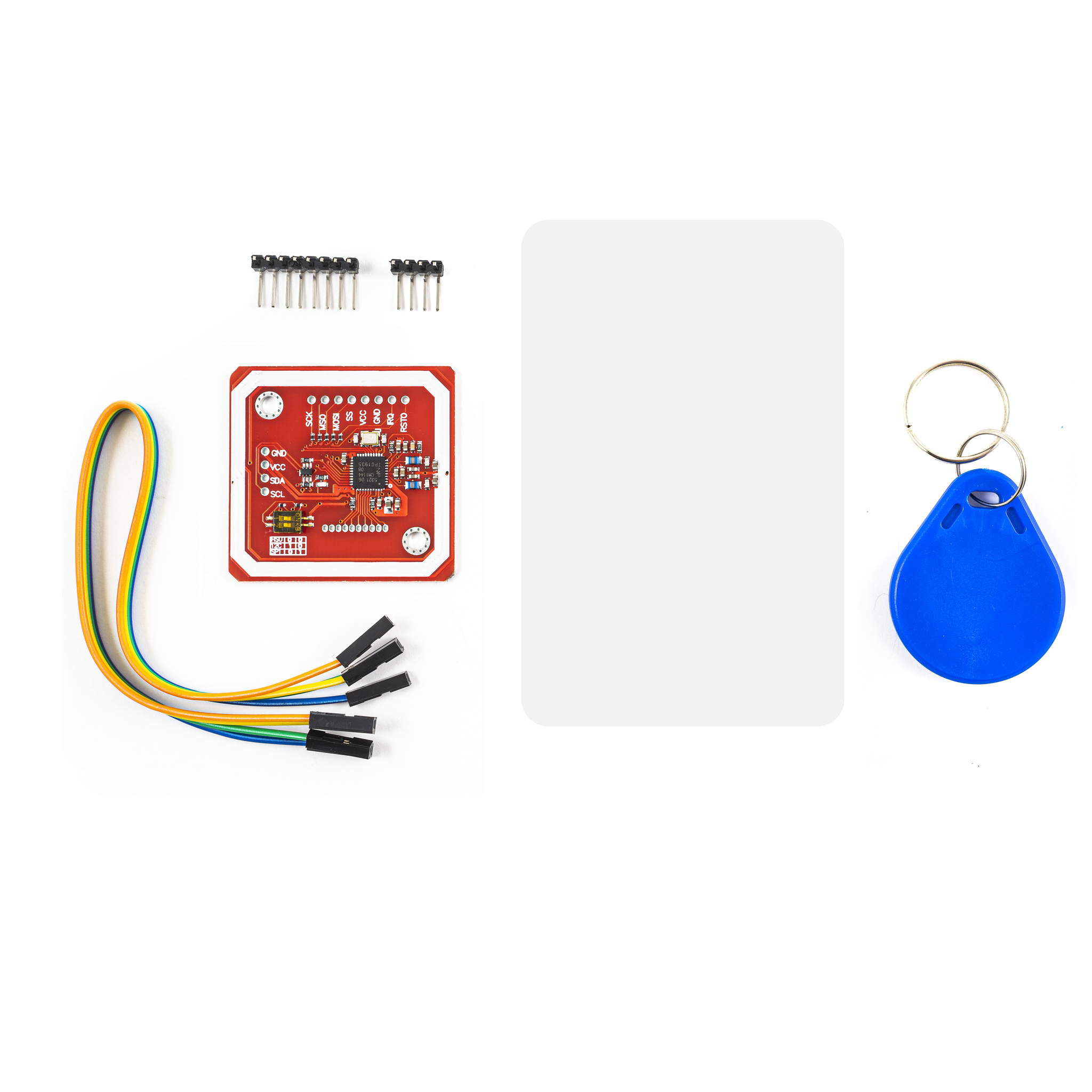

В комплект поставки входят модуль NFC PN532, 4-контактный кабель, белая карта и карта-ключ.
Технические характеристики:
Название модуля: PN532
Протоколы связи: I2C, SPI и HSU (высокоскоростной UART)
Расстояние считывания: до 7 см
Напряжение питания и логики: 3,3 / 5 В постоянного тока (DC)
Размеры платы считывателя: 43 x 41 мм
Вес платы считывателя: 19 г
Распиновка представлена на картинке ниже:
Пример подключения модуля к Arduino-совместимой плате:
