Данный модуль основан на микросхеме Bluetooth 4.2, работающей на частоте 2.4 ГГц и имеющей выведенную PCB антенну, что позволяет использовать его как готовый модуль. Подключение происходит через UART либо I2C интерфейс, питание подается на контакты VCC/GND.

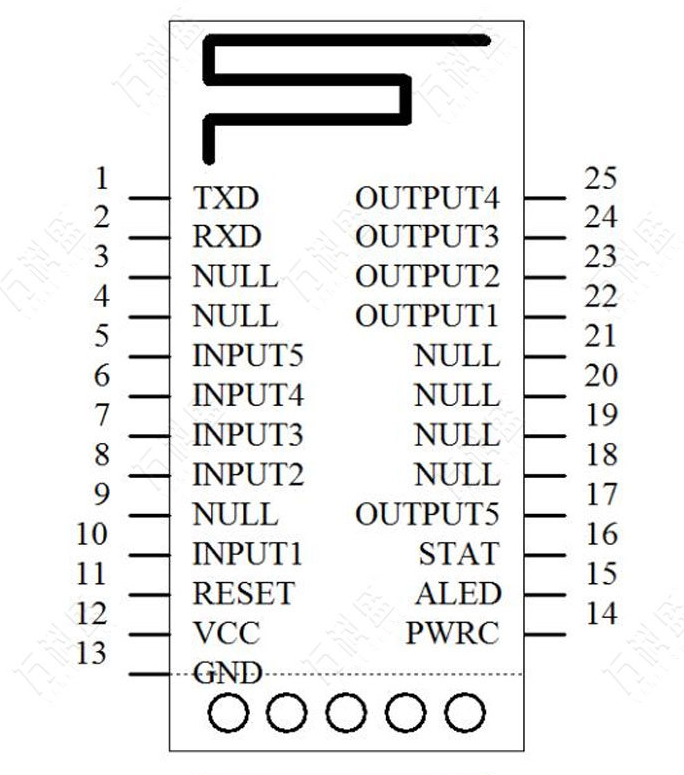

Распиновка следущая:
1. TXD_DC - при подключении SELECT к логической единице данный контакт выполняет функцию TX UART; в противоположном случае это Data I2C
2. RXD_DD - при подключении SELECT к логической единице данный контакт выполняет функцию RX UART; в противоположном случае это Clock I2C
3. CTS контакт для UART
4. RTS контакт для UART
5, 6, 21, 22, 23, 24, 25. Не подключать
7, 8, 9, 10. PWM
11. Reset
12. VCC (1.8-3.3 VDC)
13. GND
14. PWRC
15. ALED - индикаторный светодиод для проверки подключения
16. STAT - при соединении через UART выдает логическую единицу при подключении, ноль при его отсутствии; при соединении через I2C работает в режиме прерывания по спаду на 200 мс при смене режима работы (Нет соединения, соединение установлено, соединение разорвано, происходит передача данных)
17. SELECT - выбор протокола для работы. При подаче логической единицы модуль работает по UART, при логическом нуле - по I2C. По умолчанию общение происходит по UART.
18, 19, 20. GPIO, управляемые приложением.
Габариты модуля (без PLS-колодки): 27х13 мм
Интерфейсы подключения: I2C/UART
Протокол Bluetooth: 4.2, совместим с предыдущими версиями
Рабочая частота: 2.4 ГГц
Напряжение питания: 1.8-3.3VDC
Рабочая температура: -40...+80°С
Антенна: встроенная, PCB
Чувствительность приемника: -97 dBm
Максимальное расстояние передачи данных: 60 м
Частота передачи: 115200 бод
Токопотребление в режиме wake-up: ~4.9 мА
Токопотребление в режиме shallow sleep: <300 мкА
Токопотребление в режиме deep sleep: ~0.8 мкА
