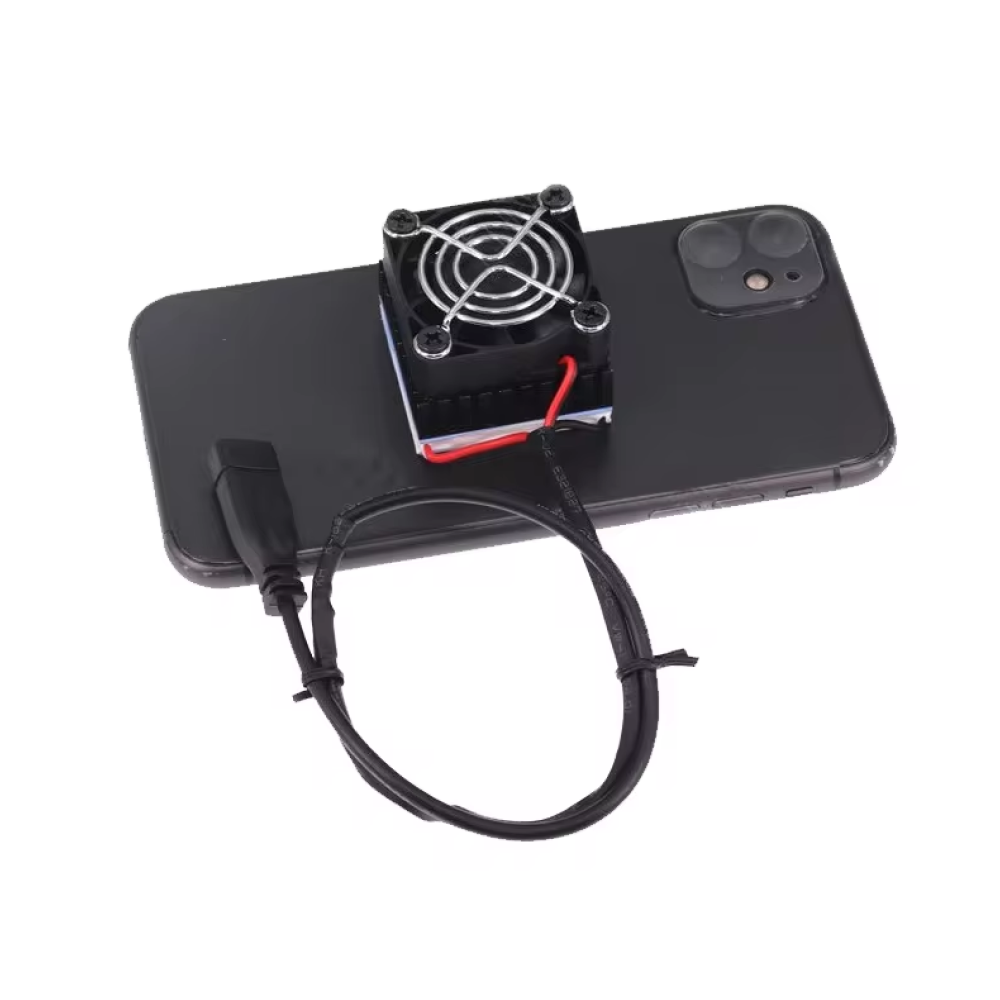

Портативное охлаждающее устройство с элементом Пельтье и вентилятором: набор для самостоятельной сборки (DIY). Способ применения: подключение к телефону для отвода тепла.
Принцип действия элемента Пельтье основан на одноименном эффекте — возникновении разности температур при протекании электрического тока. Такие устройства используют преимущественно для охлаждения.
В комплект для сборки входят: элемент Пельтье, радиатор для теплоотвода, комплект саморезов, вентилятор, тюбик термопасты (токопроводящий клей), сетчатое металлическое крепление, клейкий теплопроводящий лист, разъем Type-C.
Сборка:
Закрепите радиатор к элементу Пельтье с помощью клейкого теплопроводящего листа
С другой стороны (со стороны решетки) радиатора прикрепить вентилятор, а на него сверху сетчатое металлическое крепление с помощью 4-х саморезов
Зачистите провода от Type-C кабеля и спаяйте их с контактами питания элемента Пельтье и вентилятора (все красные провода друг с другом и отдельно все черные друг с другом)
С обратной стороны модуля Пельтье закрепить еще один теплопроводящий лист

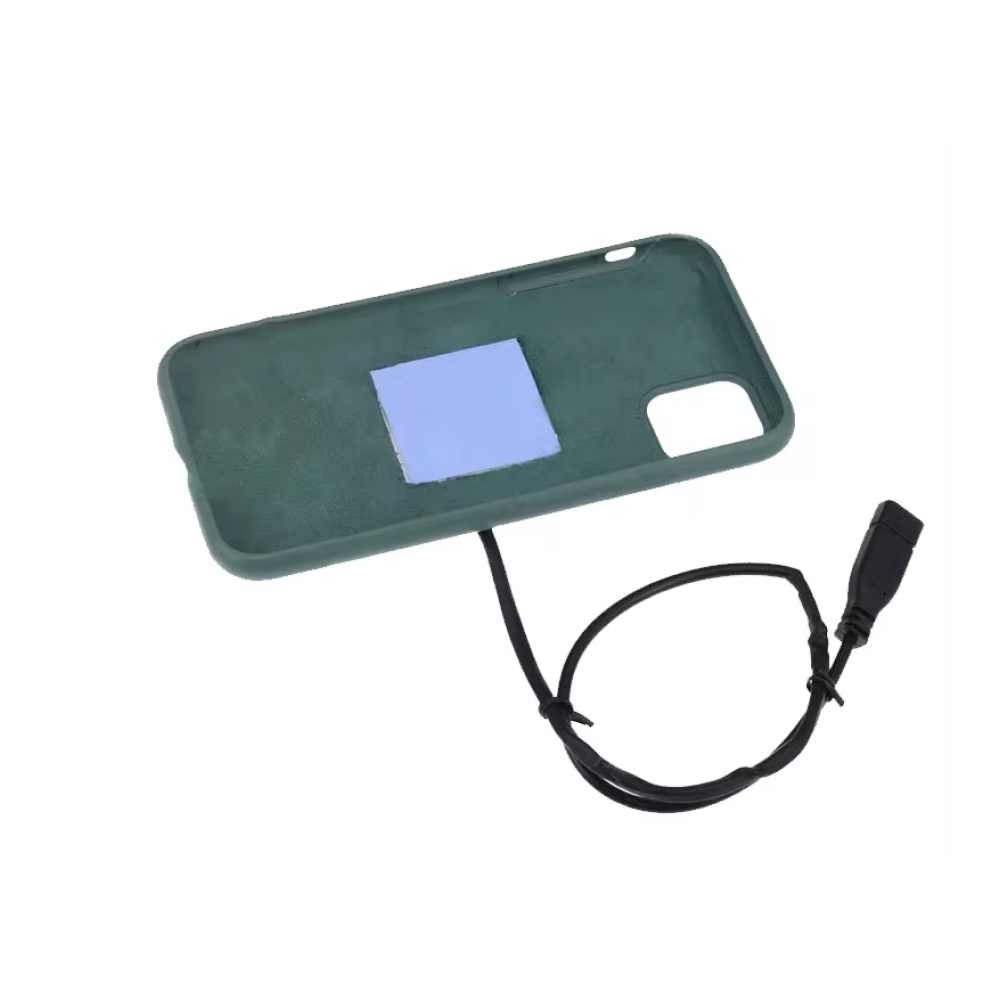

Используйте вторую свободную сторону этого теплопроводящего листа для крепления к чехлу вашего телефона

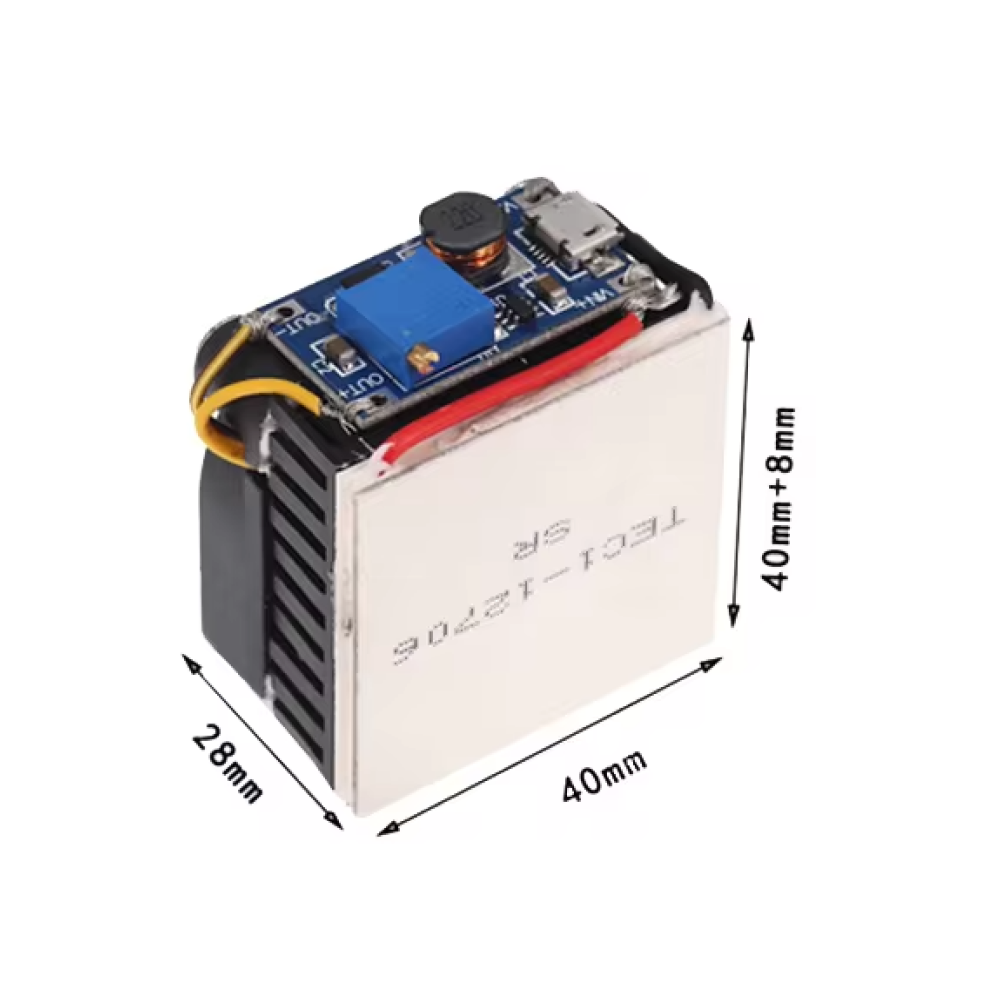

В схему устройства встроен повышающий преобразователь (смотрите фотографию финальной сборки) для работы системы от 12 вольт: с помощью подстроечного резистора можно регулировать скорость вращения (до 5500 оборотов в минуту). В процессе работы достигается максимальная разница температур 62 градуса.
Технические характеристики:
Модель элемента Пельтье: TEC1-12706
Длина провода: 300 мм
Внутреннее сопротивление: 2…2.2 Ом
Номинальное напряжение: 12 В постоянного тока (DC), максимум до 15.5 В
Параметры вентилятора: 5 В, 0.15 А, 5500 Об/мин
Мощность охлаждения: 60 Вт
Размеры платы: 48 x 40 x 28 мм
Вес: 23 г
