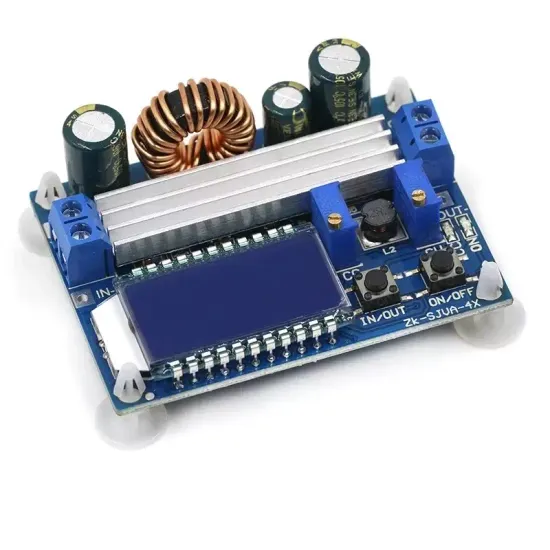

Данный преобразователь может работать как в режиме понижающего, так и повышающего. Работает только с постоянным током в диапазонах входного и выходного напряжений, указанных в технических характеристиках модуля.
Управляющая микросхема устройства является более совершенным аналогом L6009 / LM257. В обвязке модуля используется два выпрямительных диода Шоттки модели SS56, которые могут выдерживать до 60 В и 5 А при кратковременной нагрузке.

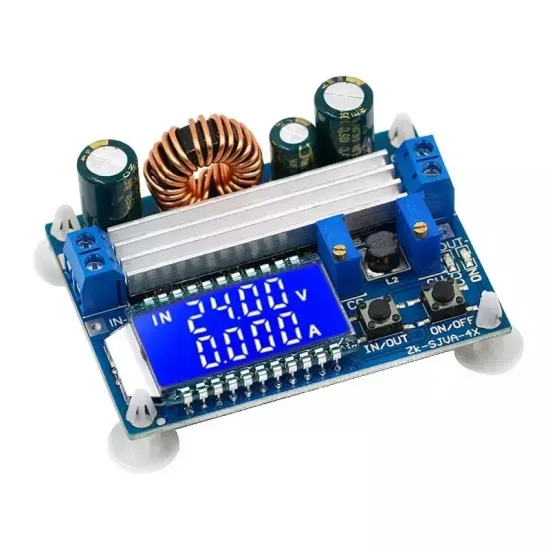

Встроенный радиатор обеспечивает дополнительный отвод тепла пассивным способом, что позволяет достигать выходного тока при кратковременной нагрузке до 4 А (при непрерывной до 3 А). Подключение контактов источника питания и нагрузки осуществляется через винтовые клеммы с обеих сторон устройства. На встроенном дисплее отображаются данные по напряжению входного/выходного линий, а также потребляемая мощностью. В роли пользовательского интерфейса также имеются две тактовые кнопки для смены отображения входного/выходного напряжений на дисплее и для включения/выключения выхода устройства.
Также на плате преобразователя имеются светодиодный индикатор ON, сообщающий о состоянии работы выхода, когда выходное напряжение включено или выключено. Два потенциометра CC и CV позволяют установить максимальный ток и значение выходного напряжения соответственно. Оба вращаются по часовой стрелке для увеличения настраиваемых значений.
Технические характеристики:
Входное напряжение: 5.5…30 В постоянного тока
Выходное напряжение: 0.5…30 В постоянного тока
Ограничение тока: 0…4 А (3 А непрерывная работа, 4 А усиление с радиатором)
Выходная мощность: 35 Вт
Разрешение отображения напряжения: 0.05 В
Текущее разрешение дисплея: 0.005 А
Эффективность преобразования: около 88%
Плавный пуск: да
Защита от обратной полярности на входе: да
Защита от вторжений на выход: да
Защита от короткого замыкания: да
Рабочая частота: 180 КГц
Размеры платы преобразователя: 66 x 48 x 21 мм
Диаметр отверстия для монтажа: 4 мм
Вес: 46 г
