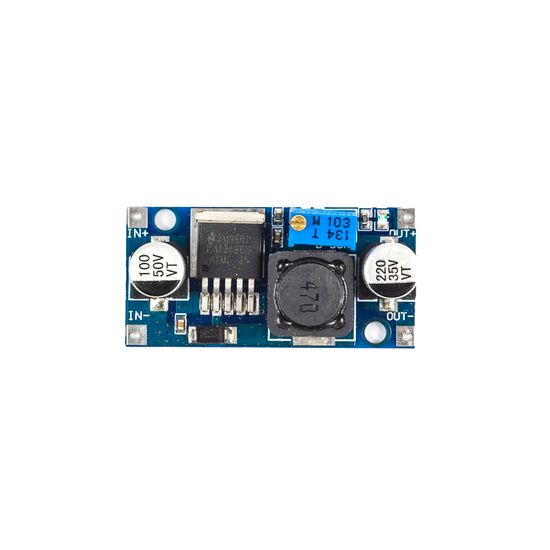

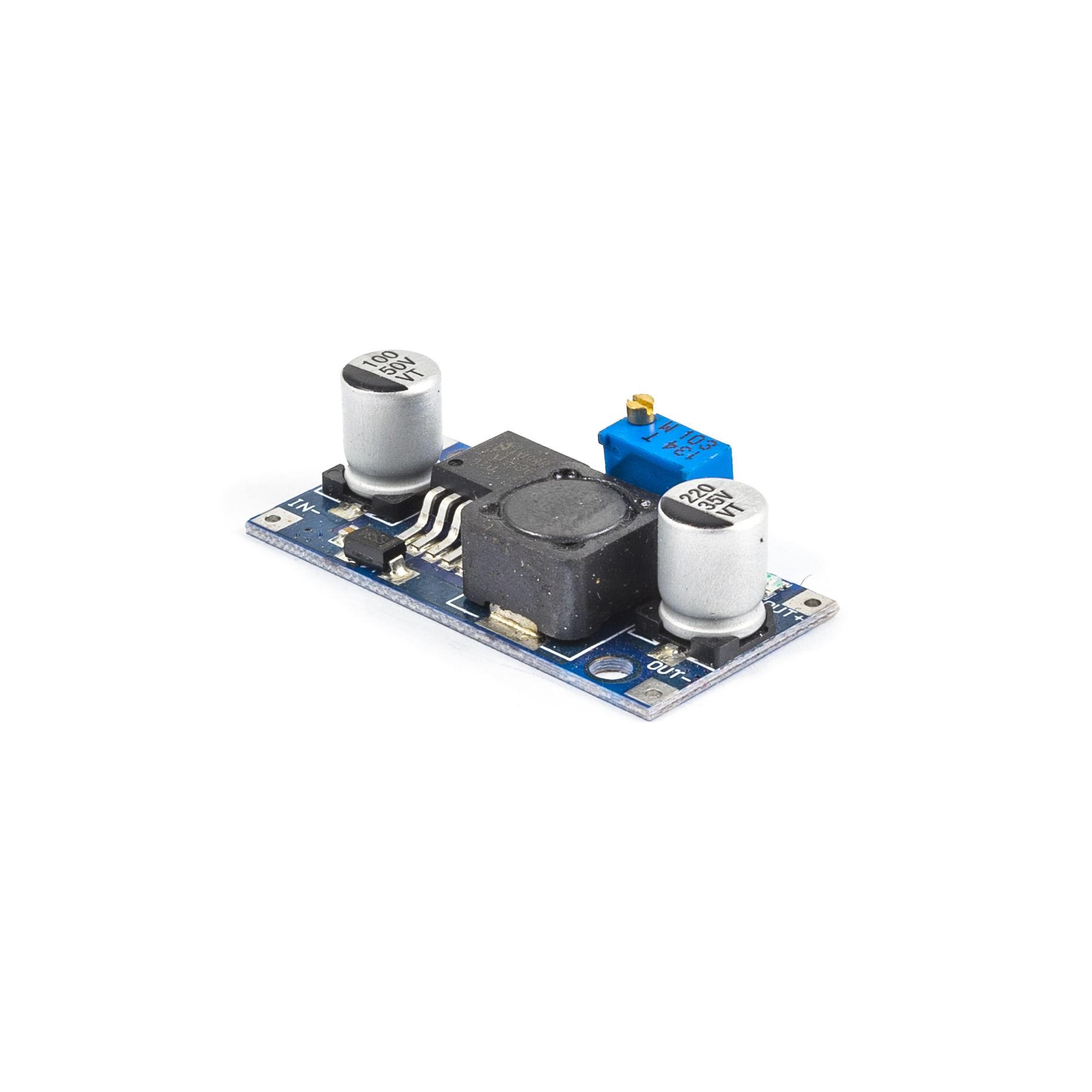

Понижающий DC-DC преобразователь на LM2596- эффективность понижающего модуля менее 92%. Но чем будет выше выходное напряжение, тем больше эффективность будет приближаться к указанному значению.
Входное напряжение: 4 В ~ 35 В
Выходное напряжение: 1,23 В ~ 30 В
Выходной ток: 3А (макс.)
Эффективность преобразования: 92% (макс.)
Пульсация на выходе: <30 мВ
Частота переключения: 150 кГц
Рабочая температура: -45 ~ + 85
Особенности:
1. Диапазон Входное напряжение: от 3,2 В до 40 В постоянного тока (Входное напряжение должно быть выше, чем выходное напряжение на 1,5 В выше.2. ДиапазонВыходное напряжение: от 1,25 В постоянного тока до 35 В, регулируемое напряжение,Высокая эффективность (92%), максимальный выходной ток составляет 3А.
Инструкция:
Регулируется потенциометром (вращение по часовой стрелке обычно усиливается, вращение против часовой стрелки понижается) и с помощью мультиметра Контролируйте требуемое выходное напряжение. Может иметь несколько оборотов холостого хода
