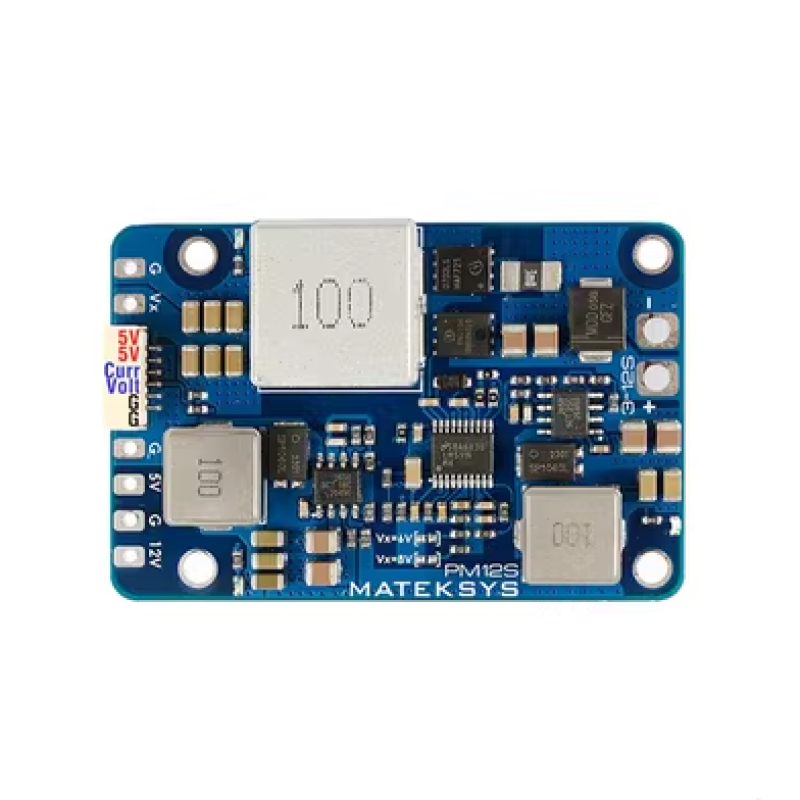

Модуль питания MATEKSYS PM12S-3 представляет собой высокоэффективное устройство, поддерживающее работу с входным напряжением в диапазоне от 9 до 55 вольт постоянного тока, что равносильно подключению литий-полимерных аккумуляторов в количестве от 3 до 12 штук. Имеется встроенная защита TVS. Встроенный делитель напряжения 1К:20К. Отличный вариант для того, что запитать большинство устройств с помощью как аккумуляторов, так и импульсным блоком питания с постоянным выходным током.
Устройство содержит три независимых регулятора напряжения. На выходе можно получить два фиксированных значения 5 и 12 вольт постоянного тока (с непрерывной силой тока не более 4А), а также несколько вариантов напряжения на контакте Vx: 5.2 / 6 / 9 В постоянного тока. На этом выводе непрерывная сила тока может достигать 15 ампер с поддержкой пиковых значений до 25 ампер. Имеются отдельные контакты для подключения датчика тока. Модуль включает в себя разъем XT30 для лучшего взаимодействия с другими электронными устройствами.
С обратной стороны платы расположен радиатор для эффективного теплоотвода. Он закрепляется к печатной плате устройства с помощью 4 винтов и встроенных монтажных отверстий.
Технические характеристики:
Модель устройства: MATEKSYS PM12S-3
Входное напряжение: 9…55 В постоянного тока
Выходное напряжение: 5 В; 12 В; 5.2 / 6 / 9 В
Выходная сила тока (непрерывно): до 4 А для выходов 5V, 12V; до 15 А для выхода Vx
Размеры: 61 x 40 x 15 мм
Вес: 53 г
