DC/DC понижающий модуль источника питания может преобразовывать высокое входное напряжение в более низкое выходное. Он основан на двух микросхемах AMS1117, которые представляют собой линейные регуляторы напряжения, предназначенные для обеспечения фиксированного выходного напряжения.
Этот преобразователь предназначен для задач, где требуется получить более низкое напряжение от источника более высокого напряжения. Выходы 3.3 В и 5 В чаще всего используются в микроконтроллерах и цифровых схемах. Поэтому, если под рукой не оказалось источника питания с этим напряжением, используйте понижающий преобразователь. Допускается максимальный ток не более 1 А на канал. Модуль отлично подходит для питания датчиков, двигателей и других электронных устройств.
Преобразователь представляет собой небольшой и компактный модуль, предназначенный для установки на печатную плату (PCB). Он имеет два входных и шесть выходных контактов: два контакта для выхода 3,3 В, два контакта для выхода 5 В и два контакта заземления.
Преобразователь имеет высокий КПД до 90%. Он также имеет низкое напряжение пульсаций — менее 30 мВ. Преобразователь рассчитан на работу в широком диапазоне температур от -40°C до +85°C, что делает его пригодным для использования в жестких условиях эксплуатации.
Технические характеристики:
Входное напряжение: до 12 В
Выходное напряжение: 3.3 В и 5 В
Максимальный ток на канал: до 1A
Эффективность: до 90%
Напряжение пульсаций: <30 мВ
Рабочая температура: -40°C…+85°C
Техническая документация:

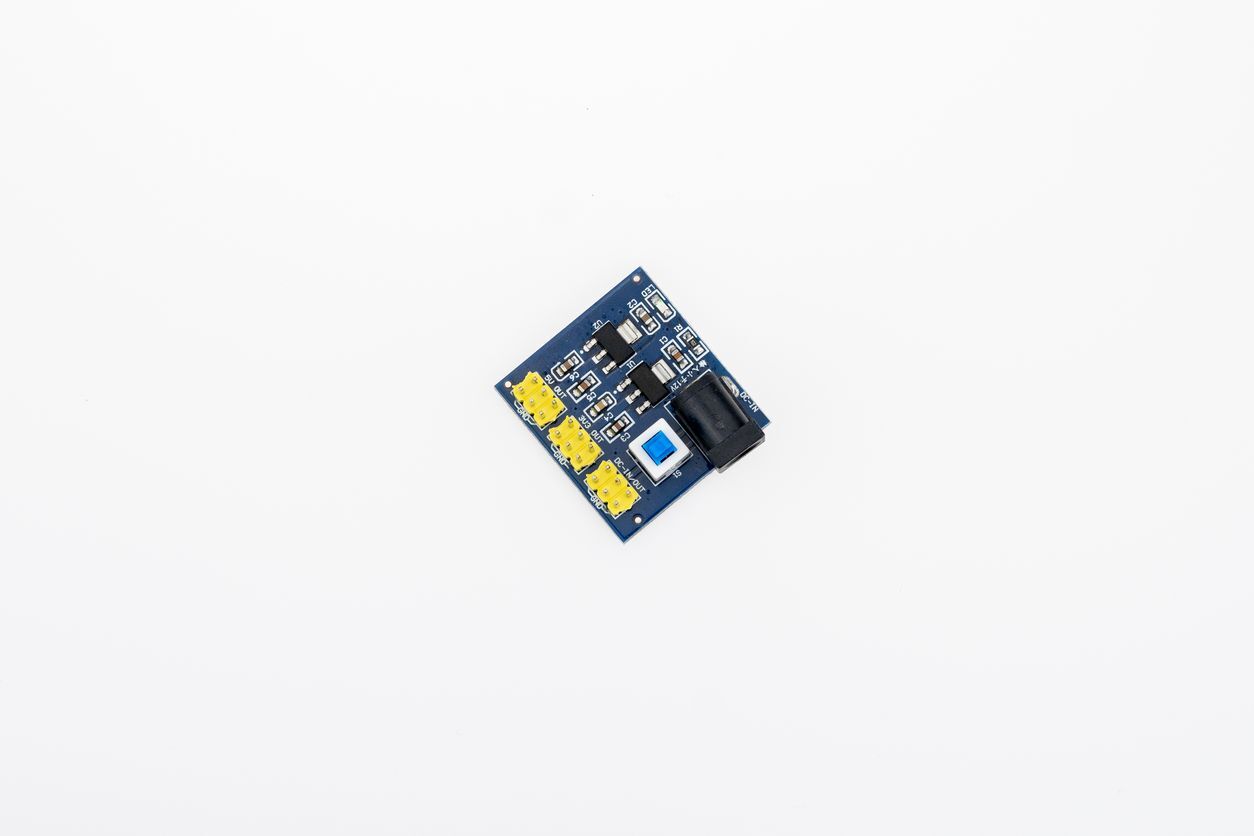

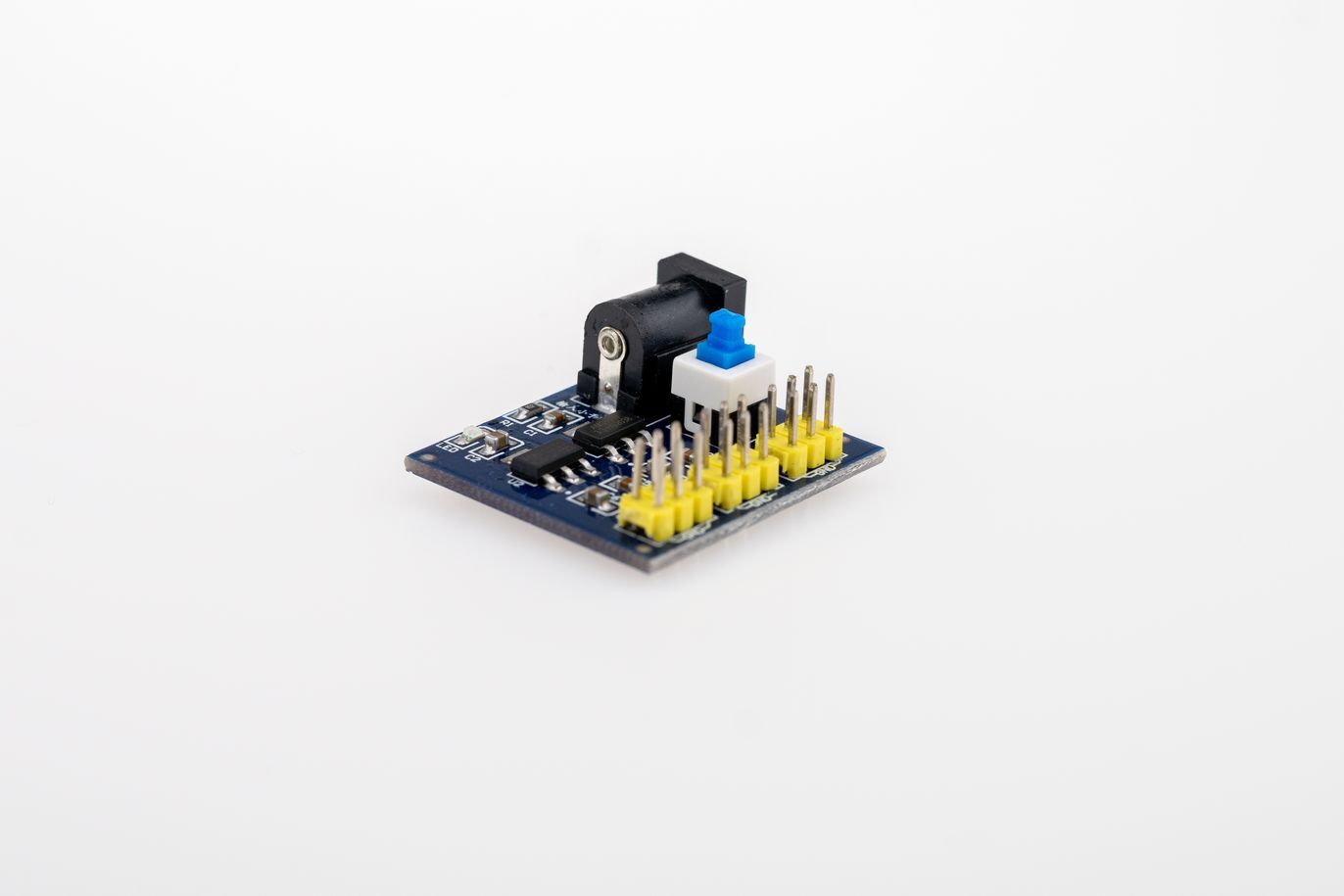

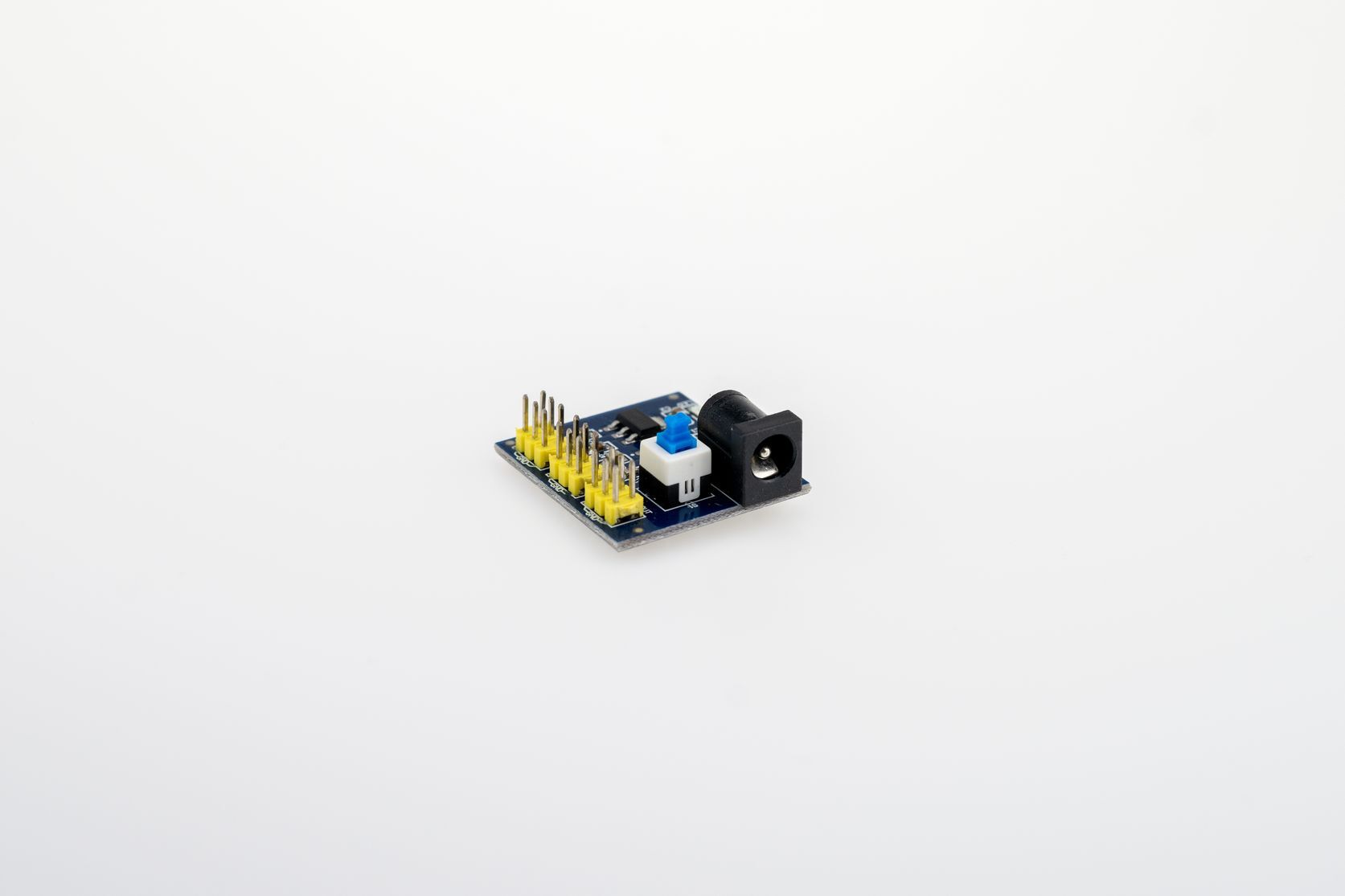

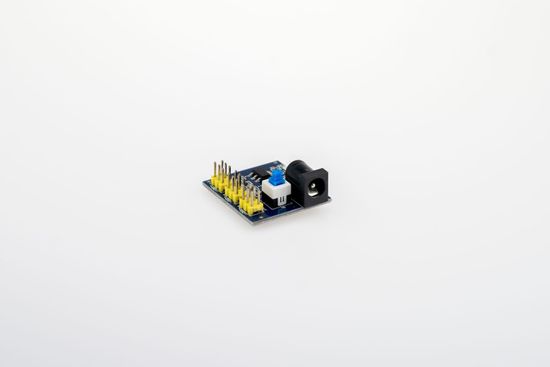

Внешнее устройство модуля:
