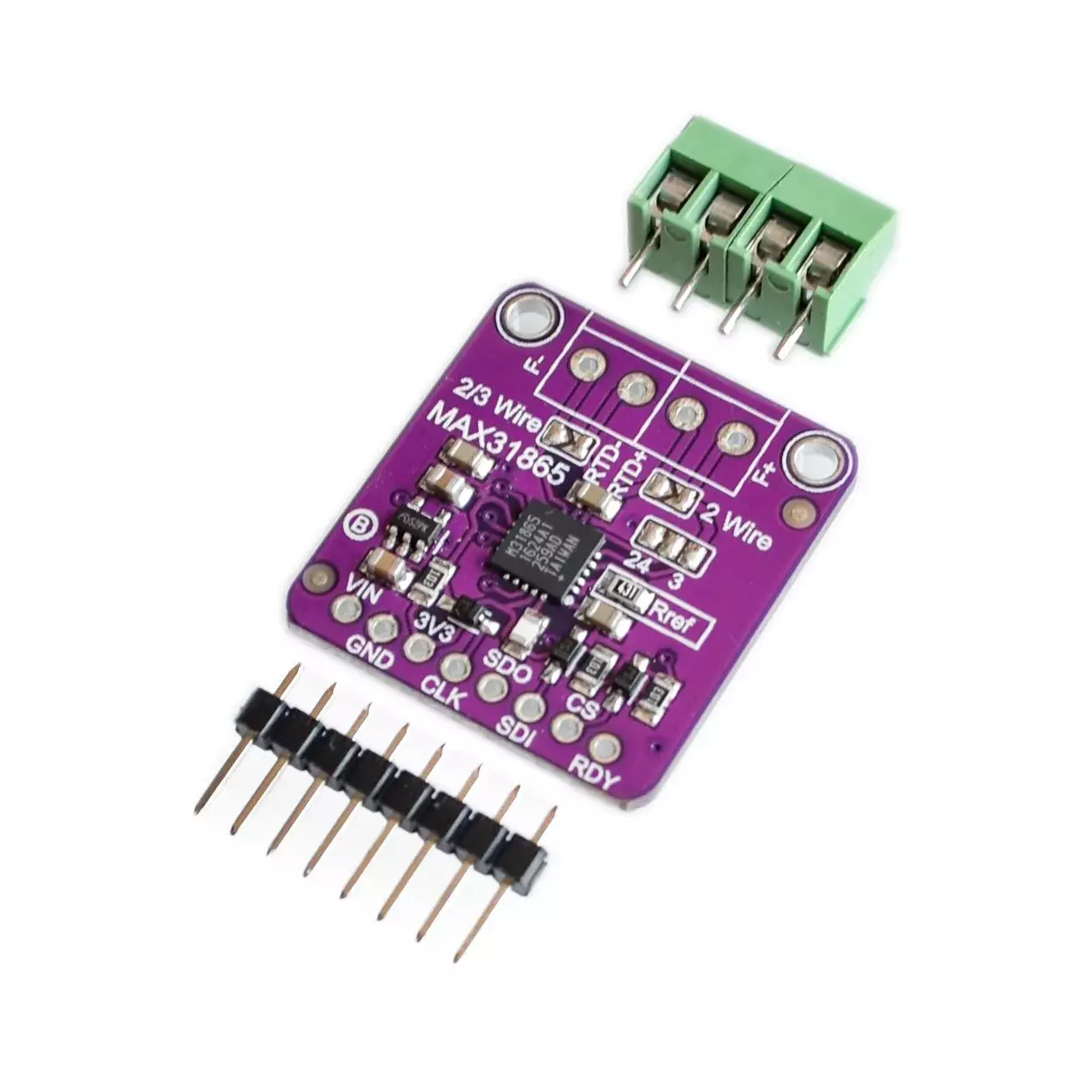

Простой в использовании модуль MAX31865, предназначенный для преобразования сигнала с термистора в цифровой, который будет легко считан программируемыми контроллерами или отладочными платами.
Плата описываемого модуля совместима с термисторами PT100/PT1000. Преобразование выполняется с высокой точностью, благодаря встроенному АЦП с 15-битной разрешающей способностью и температурному детектору. Доступна работа сразу с несколькими термисторами одновременно (2, 3 или 4 в зависимости от выбранной с помощью пайки конфигурации перемычек платы модуля). Взаимодействие с платами контроллеров (совместим как с 3.3-вольтовой логикой. так и с 5-вольтовой) осуществляется посредством проводного протокола связи SPI. Подключение контактов термисторов удобно выполнять без помощи паяльника, так как на плате модуля имеются винтовые клеммы для этого (может понадобиться небольшая отвертка).
Компактные размеры модуля позволяют разместить его в большинстве корпусов для различных электронных устройств и проектов. Имеющиеся два винтовых отверстия значительно упрощают его монтаж. Вход датчика имеет защиту от перенапряжения до 45 В, способен обнаружить обрыв и защитить от короткого замыкания.
Технические характеристики:
Рабочая микросхема: MAX31865
Рабочее напряжение: 3…5 В постоянного тока
Протокол связи: SPI
Разрешение 15 бит
Защита от перенапряжения: 45 В постоянного тока
Эталонное сопротивление: 430 Ом
Размеры платы: 35 x 35 мм
