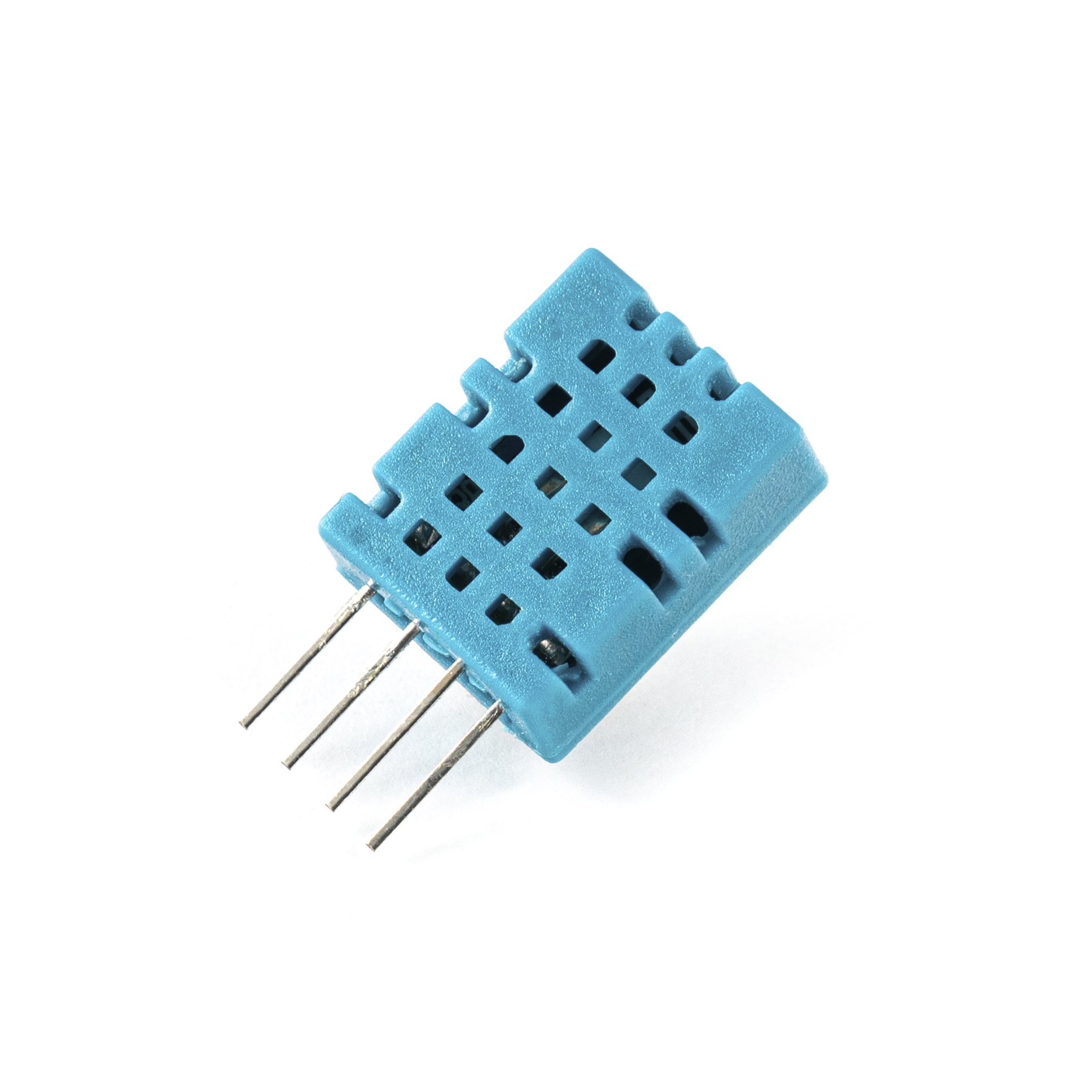

Знакомый каждому цифровой датчик DHT11 по измерению температуры воздуха и влажности окружающей среды. Представленная здесь версия не содержит электронной обвязки, как это принято в уже готовых модулях, где подключение к контроллеру осуществляется по трем контактам. В данном же случае выполните подключение, как показано на схеме ниже. Используется резистор номиналом в промежутке от 5 до 10 кОм. Распаянная версия нужна для разработки устройств на печатной плате, чтобы минимизировать габариты будущего устройства.
Датчик DHT11 отлично подходит для проектирования недорогих электронных устройств вроде домашней метеостанции, а также в образовательных целях. Способен измерять относительную влажность в диапазоне от 20% до 80% с точностью до 5%, а температуру в диапазоне от 0 до 50 градусов Цельсия с точностью до 2 градусов. Для более высокой точности данных рекомендуем модель DHT22.
Работу с кодом в среде Arduino IDE значительно упростит библиотека DHT.h. Скачать ее можно здесь. Сигнальный вывод датчик подключается к любому из свободных цифровых входов программируемого контроллера, в коде назначается с помощью команды #define DHTPIN 4, где 4 —номер цифрового вывода.
Технические характеристики:
Тип связи: цифровой вывод
Напряжение питания: 3.5…5.5 В
Разрешение: 8 бит
Точность измерения влажности: +/- 5% (при 25°C)
Точность измерения температуры: +/- 2°C (при 25°C)
Диапазон измеряемой влажности: 20%...95%
Диапазон измеряемых температур: 0°C…50°C
Максимальное время отклика: 15 с (влажность), 30 с (температура)

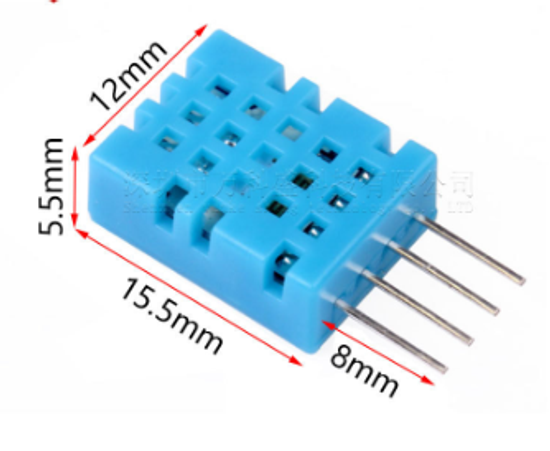

Размеры: 12,5 x 16 x 6 мм
