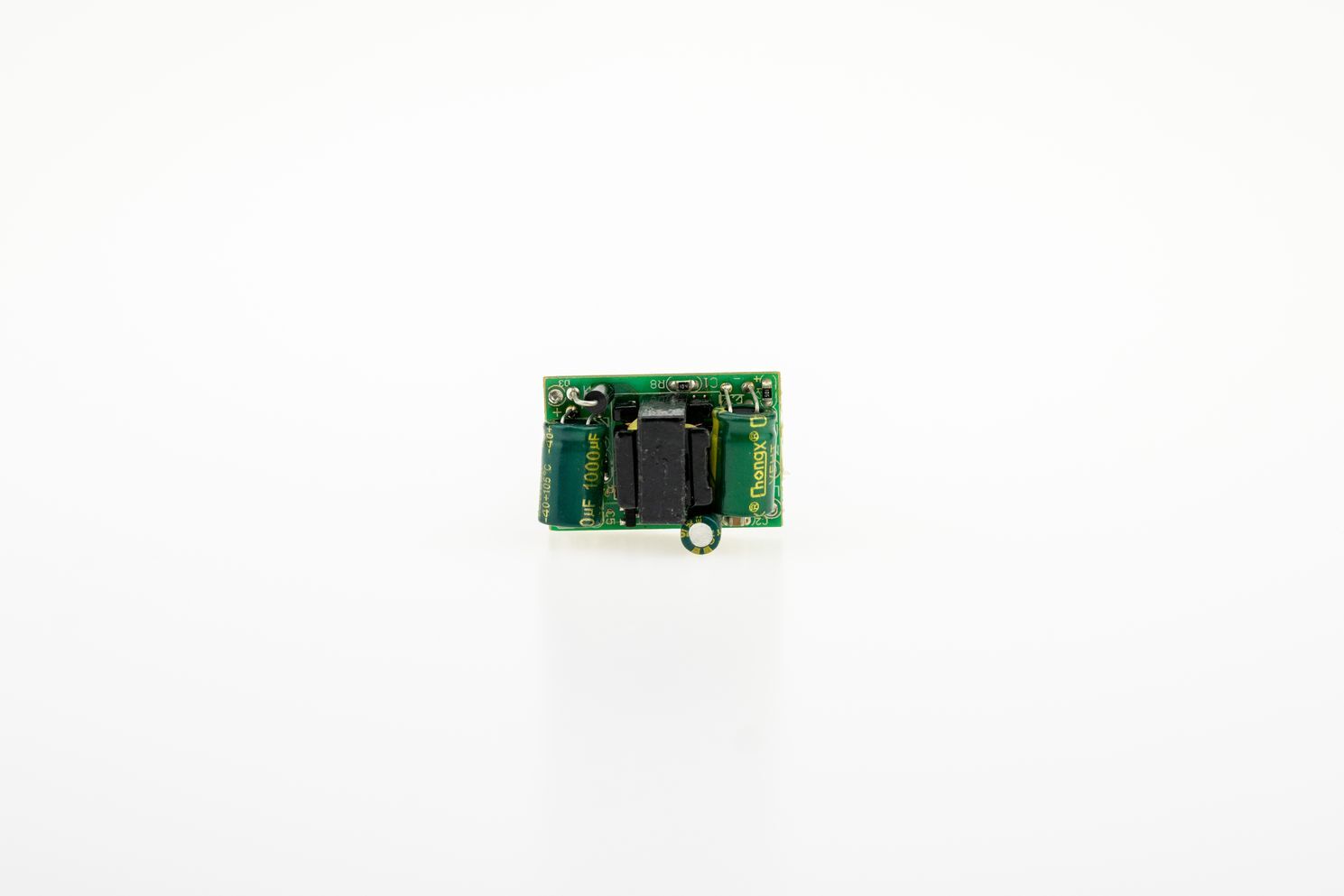

Прецизионный импульсный блок питания рассчитан на подключение к цепи переменного тока (от 90 до 240 В AC) и преобразование в 5 В постоянного тока. В основе электронной обвязки модуля расположен небольшой трансформатор. На печатной плате преобразователя размещены два контактных отверстия для подключения нагрузки.
В настоящее время существует большое количество отладочных плат (NodeMCU v3, Raspberry Pi Pico), микроконтроллеров (ESP8266, ESP32), датчиков (BME280) и модулей (некоторые TFT дисплеи), стандарт логики и питания которых составляет 5 В. В первую очередь это связано с компактностью и энергосберегающими возможностями современной электроники.

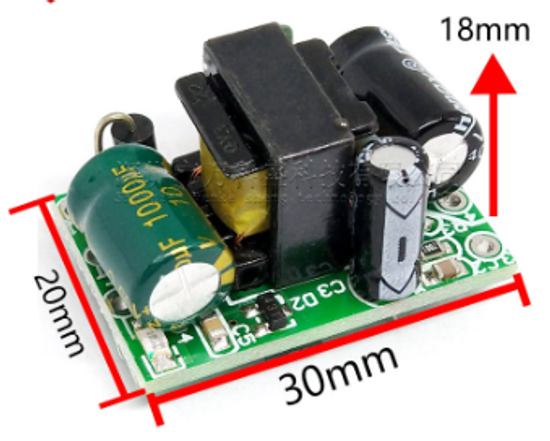

Данный модуль совмещает в себе источник питания от сети переменного тока и преобразователь в постоянное напряжение 5 В. Небольшие габариты (30 x 20 x 18 мм) устройства позволяют легко встроить его в пространство.
Технические характеристики:
Входное напряжение: 85…265 В переменного тока (AC)
Рабочая частота: 50…60 Гц
Выходное напряжение: 5 В постоянного тока (DC)
Выходное ток: не более 0.6 А
Размеры: 30 x 20 x 18 мм
Схема подключения модуля:
