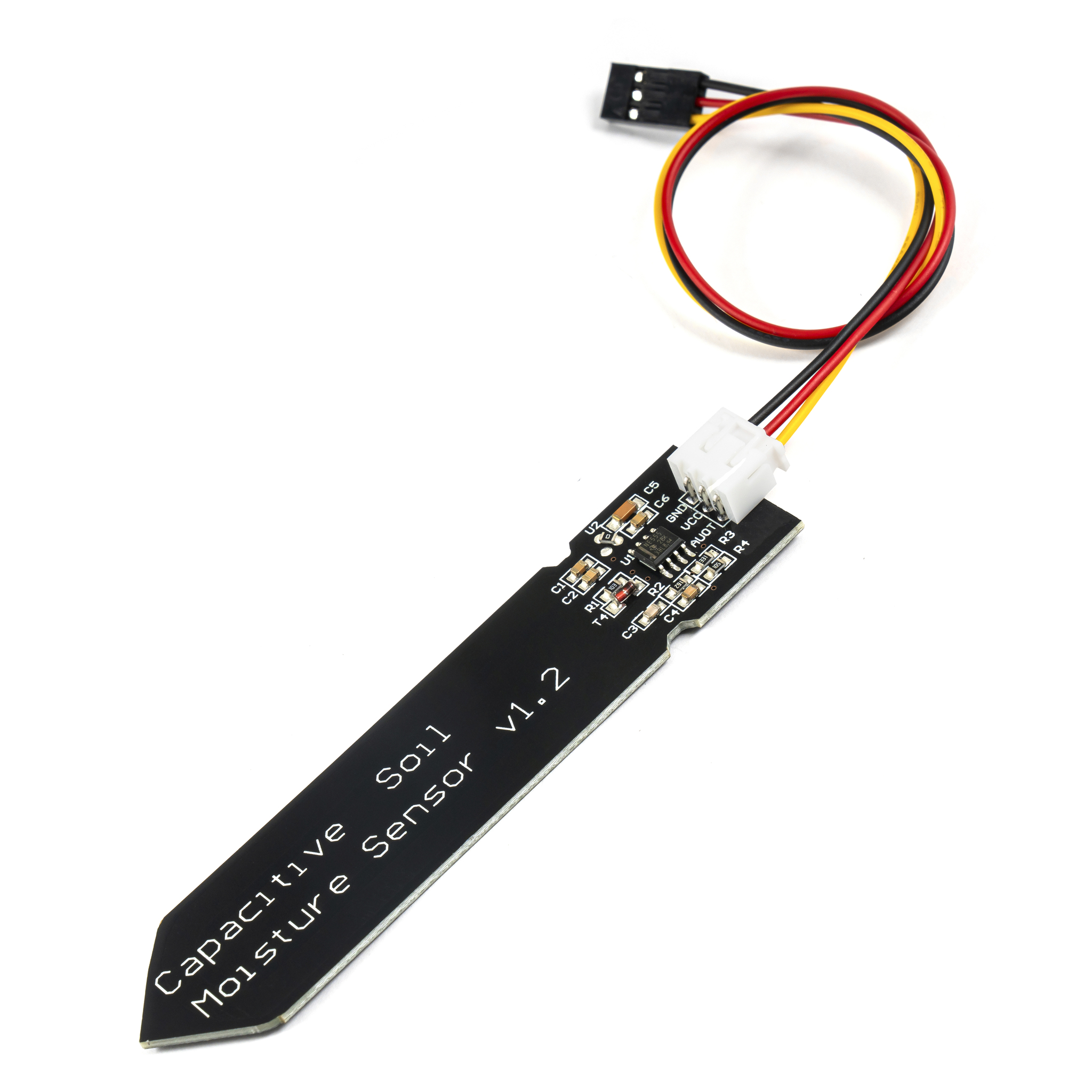

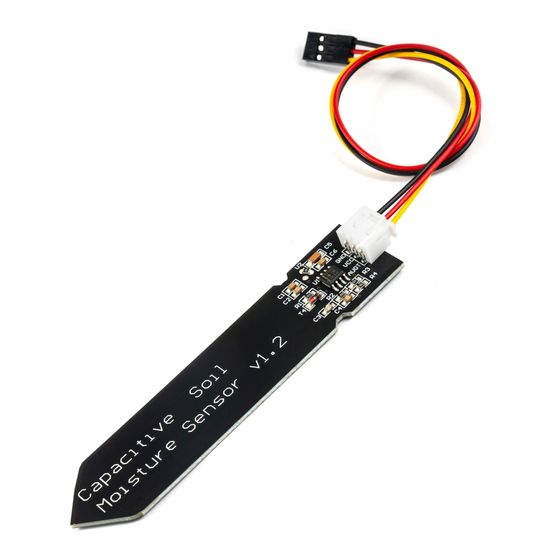

Модуль емкостного датчика влажности почвы определяет количество влаги в почве путем измерения изменений емкости. Его можно применять при проектировании автоматических систем в доме и теплице или для подачи сигнала о необходимости полива растения.
Имеется три вывода для подключения к программируемому контроллеру (или отладочной плате) вроде Arduino, ESP и т.д. В комплекте с датчиком также поставляется 3-проводной шлейф для быстрого и безошибочного соединения. Выводы VCC и GND используются для подачи питания (положительная и отрицательная линии соответственно), а через контакт AOUT генерируется и отправляется к контроллеру аналоговый сигнал. Генерация сигнала с частотой 1.5 МГц происходит с помощью CMOS-таймера TL555I.
Вся остальная часть поверхности модуля (помимо электронной обвязки) отведена под чувствительную область, которая закрепляется в почву. Измерение влажности почвы происходит методом простой калибровки: если взять контроллер Arduino, то с его 10-битным АЦП можно получить значения с датчика от 0 до 1023. В таком случае вы должны сами определиться с тем, при каком значении почвы уже влажная, а при каком следует уведомлять о необходимости полива.
Технические характеристики:
Напряжение питания: 3.3…5 В постоянного тока
Потребление тока: до 5.68 мА
Размеры платы: 98 x 23 мм
Длина кабеля: 20 см
