Модуль датчика мутности воды способен определять качество воды через измерении ее уровня мутности. Мутность определяется соотношением числа взвешенных частиц в жидкости. Для их обнаружения датчик использует светочувствительный компонент, который определяет коэффициент пропускания и рассеяния света, что напрямую зависит от количества частиц в воде, влияющих на степень ее мутности.
Подключение к программируемым контроллерам или отладочным платам (вроде Arduino, ESP, STM или Raspberry Pi) осуществляется через контакты питания и аналоговый выход. Также есть возможность подключения датчика к цифровому выводу, чтобы регулировать уровень опорного напряжения посредством подстроечного резистора и тем самым настраивать порог срабатывания модуля, чтобы генерировать цифровой сигнал высокого (1) или низкого (0) логического уровней в зависимости от уровня мутности воды.

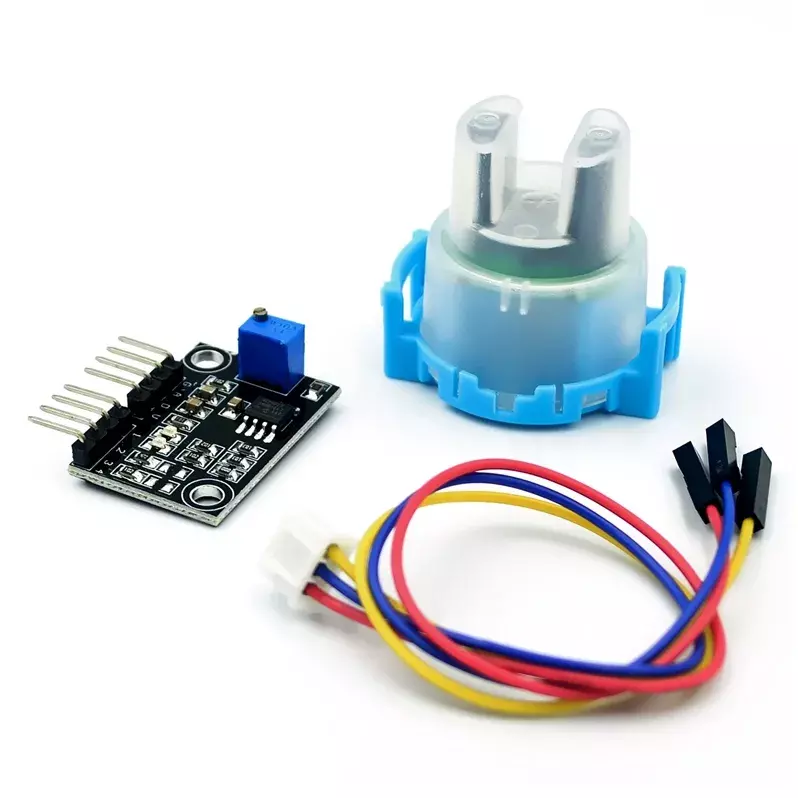

На поставляемой в комплекте с чувствительным датчиком плате имеется 8 выходов для подключения. Два вывода (G и V) используются для подачи питания (отрицательная и положительная линии питания соответственно), между ними расположены аналоговый и цифровой выходы, с помощью которых можно получать информацию с датчика, а также имеются 4 контакта, расположенные в отдельной группе, для подключения самого чувствительного компонента (по трем выводам + заземление).
Технические характеристики:
Напряжение питания: 5 В постоянного тока
Ток потребления: 40 мА
Время отклика: 500 мс
Размеры: 30 x 20 x 12 мм
Вес: 55 г
