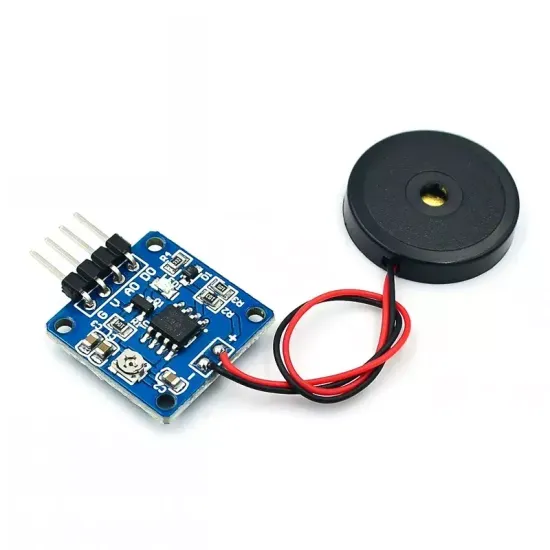

Пьезоэлектрический датчик вибрации выполнен в формате пьезоэлектрической керамической пластины в форме окружности. Тип вибрационного переключателя: sw18015p. При вибрации этого элемента возникает электрический сигнал на выходе с модуля. Устройство может быть запитано как от 3.3 В, так и от 5 вольт постоянного тока, через выводы G и V (отрицательная и положительная линии питания соответственно). Остальные выводы (A0 и D0) подключаются к плате программируемого контроллера.
На цифровом выходе (D0) модуля появляется сигнал высокого логического уровня при наличии любого удара, толчка или вибрации вблизи модуля. Аналоговый сигнал демонстрирует значения интенсивности вибрации, которые можно отразить через плоттер последовательного порта. С помощью встроенного потенциометра (подстроечного резистора) регулируется порог опорного напряжения на компараторе модуля, с которым будет происходить сравнение значения сгенерированного сигнала.
На плате модуля датчика вибрации имеется 4 монтажных отверстия под винты для удобства монтажа в корпус будущего электронного устройства. Также имеется светодиодная индикация, сообщающая о логическом уровне на цифровом выходе с модуля.
Технические характеристики:
Тип сигнала: цифровой / аналоговый
Напряжение питания: 3.3 / 5 В постоянного тока
