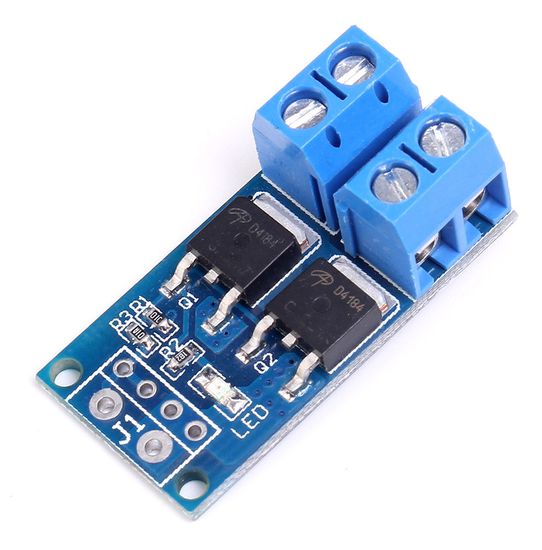

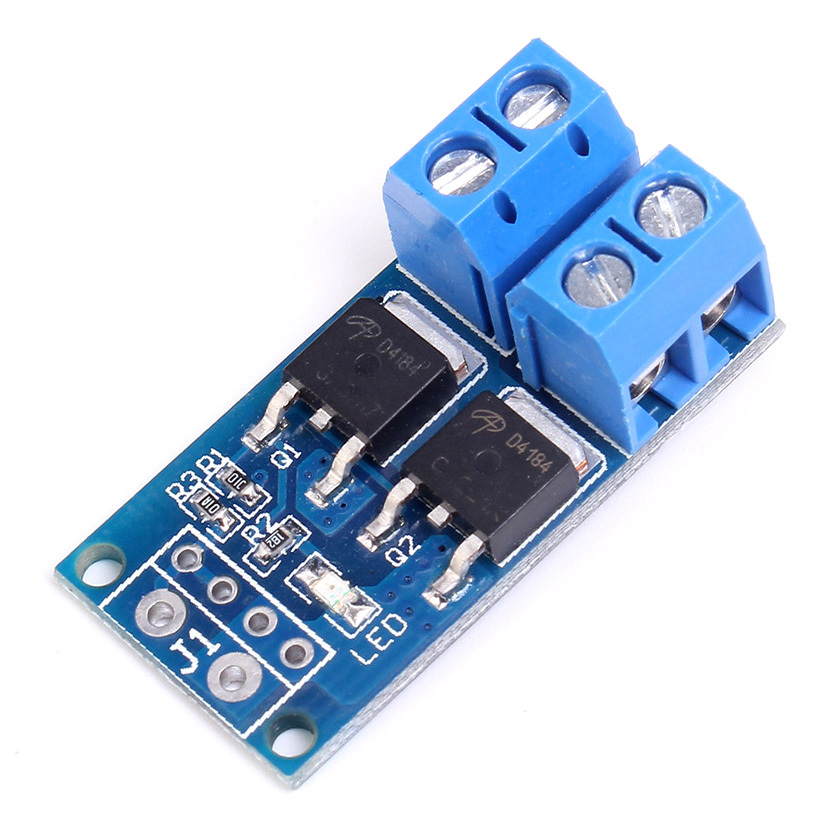

Модуль MOSFET ключа XY-MOS — модуль для управлений внешней нагрузкой посредством слаботочного управляющего сигнала с микроконтроллера или отладочной платы. Его применение вызвано тем, что большинство программируемых контроллеров не работают с напряжением более 5 вольт, а максимальная выходная сила тока на GPIO выводе не превышает 40-50 мА.
В основе модуля Power Mosfet используются два MOSFET-транзистора параллельно. Устройство может выдерживать токи до 15 А (25 А с охлаждением). Этот модуль идеально подходит для управления двигателями постоянного тока, водяными насосами (помпы) постоянного тока. При подключении ШИМ-сигнала с контроллера можно организовать управление мощностью: например, скоростью двигателя постоянного тока либо яркостью работы светодиодной ленты.
По сравнению с электромагнитными реле такие модули позволяют не только регулировать мощность, но и совершать переключения без ограничения по времени.
Технические характеристики:
Модель устройства: XY-MOS
Напряжение питания: 5…36 В постоянного тока
Управляющее напряжение: 3,3…20 В постоянного тока
Частота управления: 0…20 кГц
Максимальный ток: 15 А (до 25 А с охлаждением)
Мощность: 400 Вт
Рабочая температура: -40…+85 ℃
Расстояние между клеммами: 5,08 мм
Размеры платы: 34 × 17 × 12 мм
Распиновка модуля:
Пример подключения к Arduino-совместимой плате:
Пример кода для Arduino IDE:
const int pwmPin = 9; // PWM signal
void setup() {
pinMode(pwmPin, OUTPUT);
}
void loop() {
int dutyCycle = map(analogRead(A0), 0, 1023, 0, 255);
analogWrite(pwmPin, dutyCycle);
delay(20);
}
