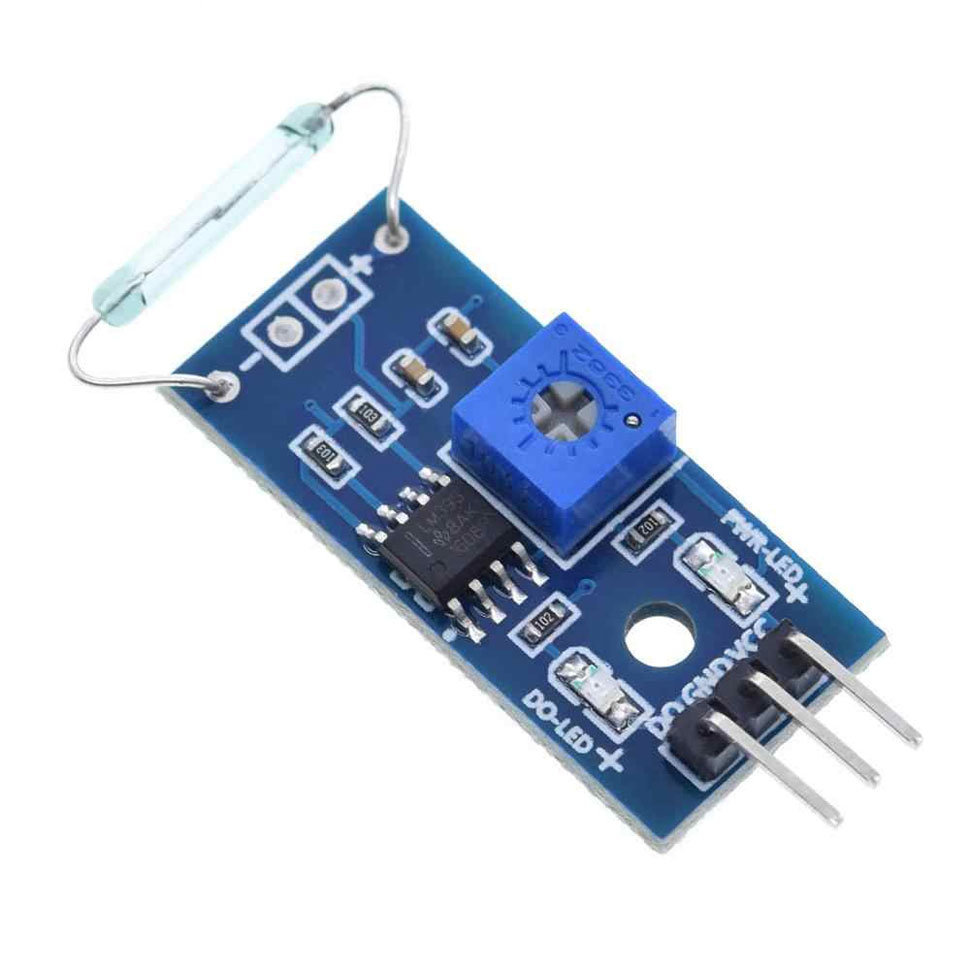

Герконовый датчик в составе модуля KY-021 реагирует на появление магнитного поля вблизи. Обвязка модуля состоит из резистора номиналом 10 кОм.и встроенного геркона.
Принцип работы основан на том, что при возникновении вблизи геркона магнитного поля, маленькие металлические листы притягиваются и образуется электрическое соединение. Подключение к электрической схеме осуществляется по трем контактам: два отвечают за питание (VCC и GND — положительный и отрицательный выводы соответственно, и сигнальный контакт D0).
Модуль совместим с большинством контроллеров и отладочных плат, в том числе Arduino. STM, Raspberry Pi и др., благодаря поддержке двух уровней питания: 3.3 и 5 В, а также наличию компаратора, который генерирует электрический импульс двух возможных логических уровней (1 или 0) в зависимости от разницы между текущим значением с датчика и опорным напряжением, выставляемым вручную с помощью подстроечного резистора (достаточно небольшой крестовой отвертки). По умолчанию работает в состоянии нормально-открытого (NO) контакта.
Технические характеристики:
Напряжение питания: 3.3 / 5 В постоянного тока
Тип сигнала: цифровой выход
Размеры платы: 32 x 14 мм
