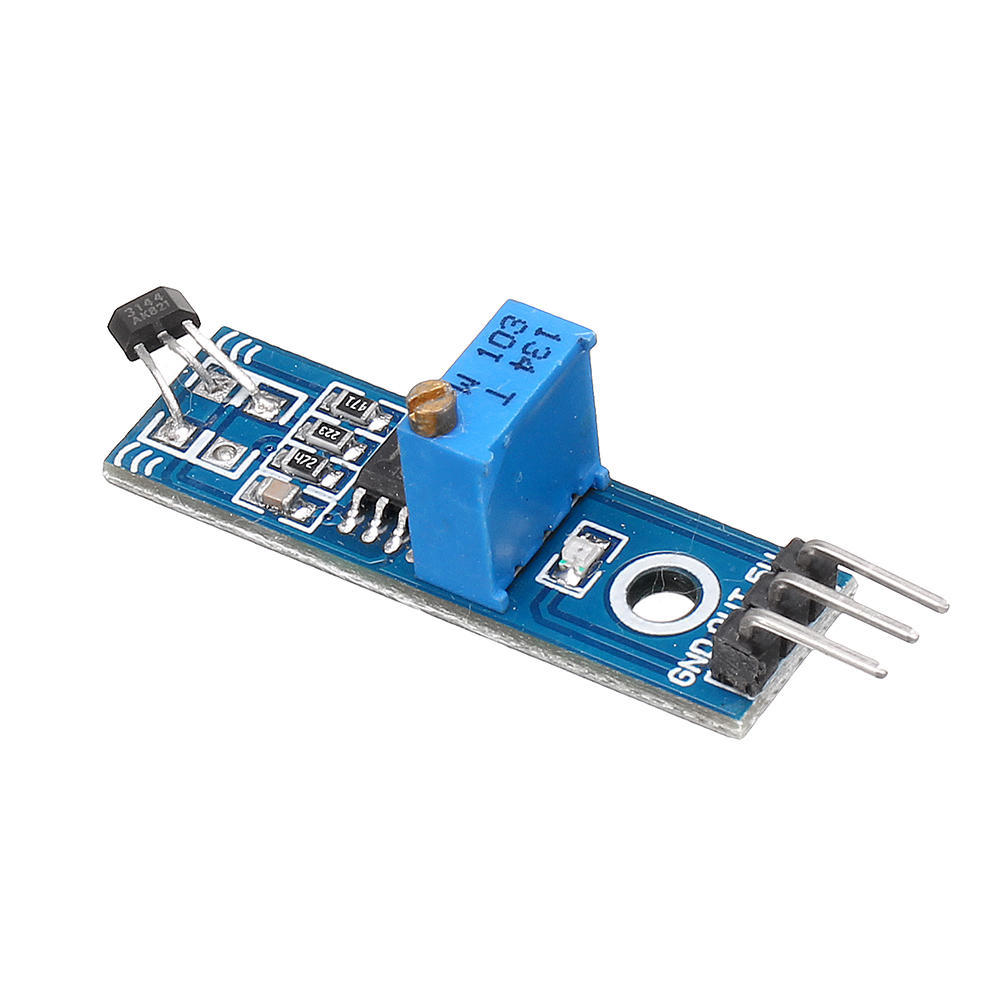

Простой и компактный модуль датчика Холла — ваш лучший помощник в обнаружении магнитного поля. Датчик Холла основан на одноименном физическом эффекте, благодаря чему при появлении вблизи модуля источника магнитного поля (неодимовый магнит, например) на его сигнальном выводе появляется электрический импульс высокого логического уровня. Чаще всего такие датчики используют в проектах для измерения скорости двигателя (спидометр для велосипеда или автоматический счетчик скорости поворота шагового двигателя в намоточных станках и других похожих проектах).

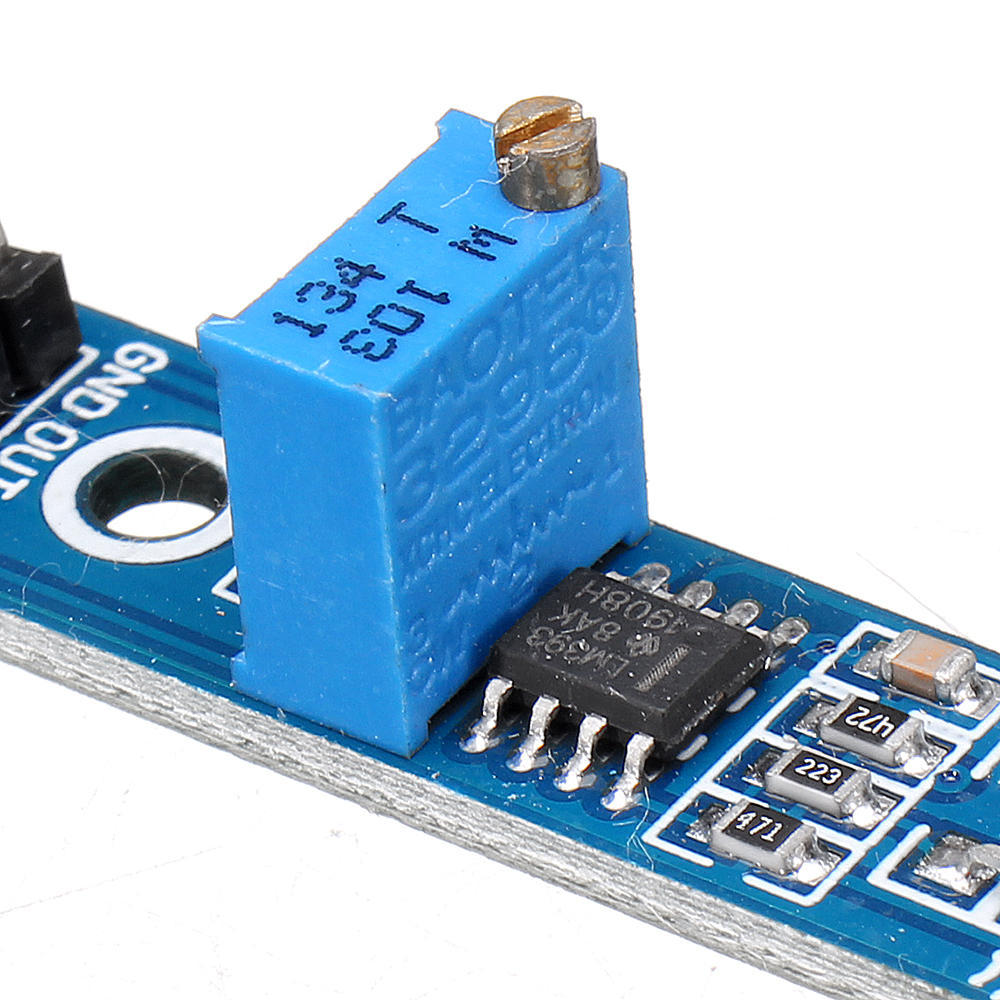

На печатной плате модуля имеется монтажное отверстия для винта, чтобы было удобно вмонтировать компонент в корпус будущего устройства. С помощью встроенного подстроечного резистора можно вручную регулировать порог опорного напряжения, при котором компаратор LM393 будет выдавать логическую единицу на выходе. Это можно сделать с помощью небольшой крестовой отвертки.
Подключение к электрической схеме или программируемому контроллеру выполняется по трем контактам. Два вывода (5V и GND) отвечают за питание (положительный и отрицательный контакты соответственно), а расположенный по центру OUT — цифровой выходной сигнал. Наиболее оптимально будет связать этот контакт с выводом внешнего прерывания на плате контроллера, чтобы через специальную функцию в коде увеличивать счетчик на +1 при каждом срабатывании, а затем делить на итоговое время, чтобы вычислять число оборотов в секунду.
Технические характеристики:
Принцип действия: магнитный эффект Холла
Напряжение питания: 5 В постоянного тока
Дальность обнаружения: 7 мм
Размеры печатной платы: 32 x 12 мм
