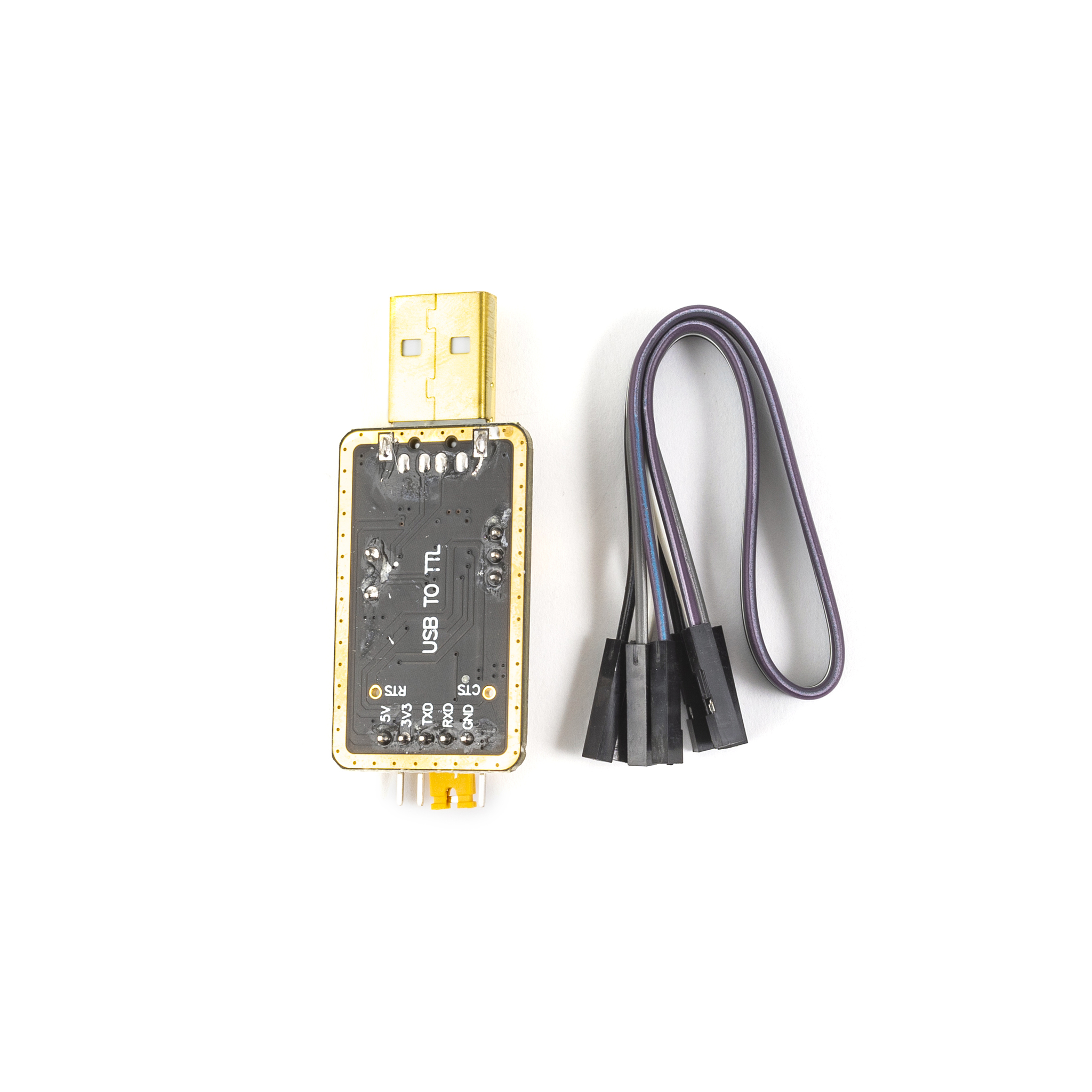

Адаптер преобразователя последовательных интерфейсов между двумя устройствами. Базируется на микросхеме CH340, которая обеспечивает взаимодействие USB с TTL (UART). Данное решение можно использовать для программирования контроллеров и отладочных плат, у которых отсутствует встроенный программатор с USB-разъемом, либо он был сломан.

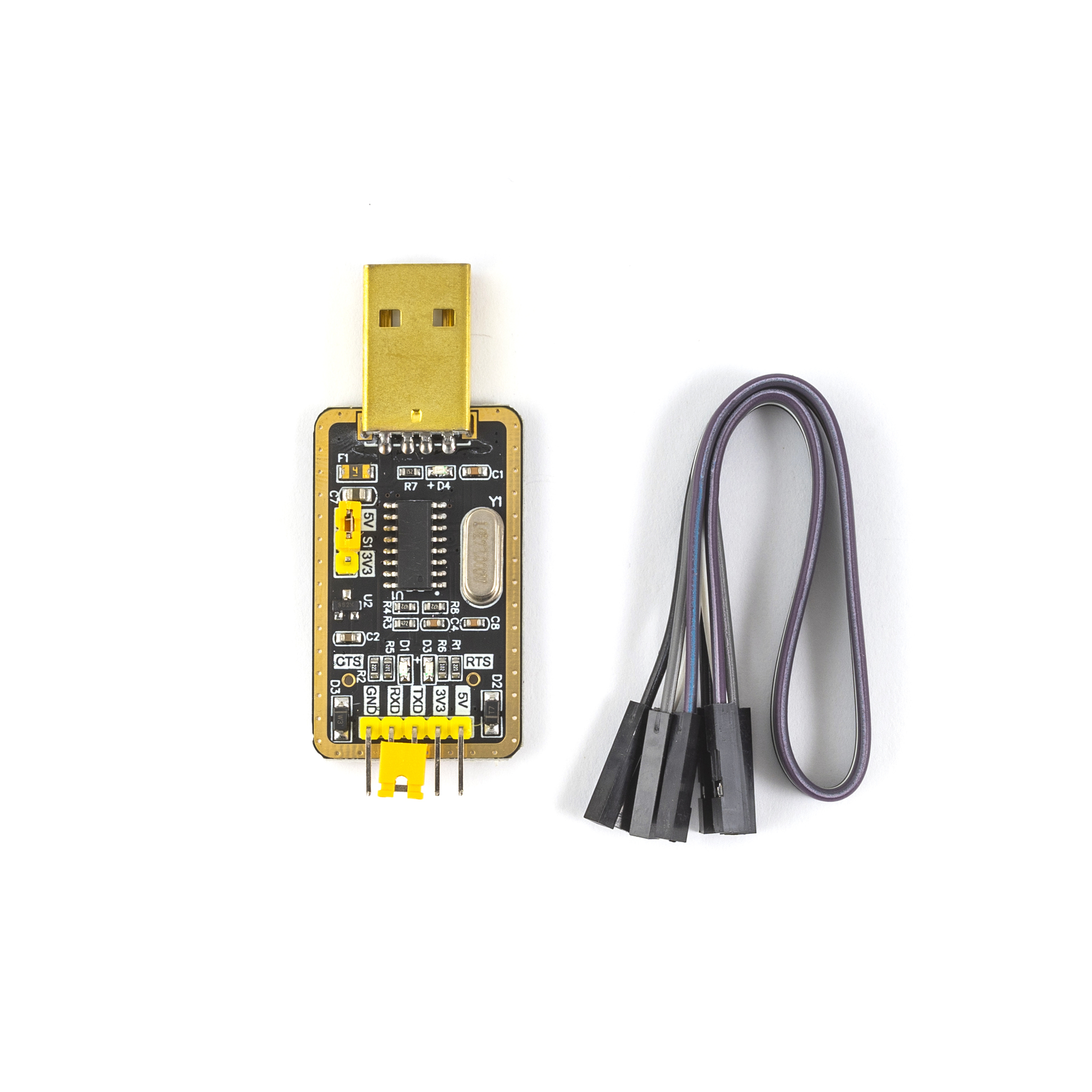

Представленное устройство является надежной и недорогой альтернативой FTDI адаптерам. Имеется возможность выбрать уровень логического напряжения для подключаемого устройства с UART интерфейсов: 3.3 или 5 вольт постоянного тока с помощью переключения перемычки на плате конвертера (перемычка должна соединять вывод VCC с выводом, обозначающим значение нужного уровня напряжения). Выводы TXD и RXD используются для двунаправленного проводного обмена данными между двумя устройствами.
В плату конвертера установлен самовосстанавливающийся предохранитель на 500 мА. Встроенные светодиодные индикаторы сообщают пользователю о статусе работы устройства.
Технические характеристики:
Интерфейсы: USB-TTL (UART)
Напряжение логики: 3.3 / 5 В постоянного тока
Размеры платы модуля: 54 x 18 x 8 мм
Вес: 6 г
