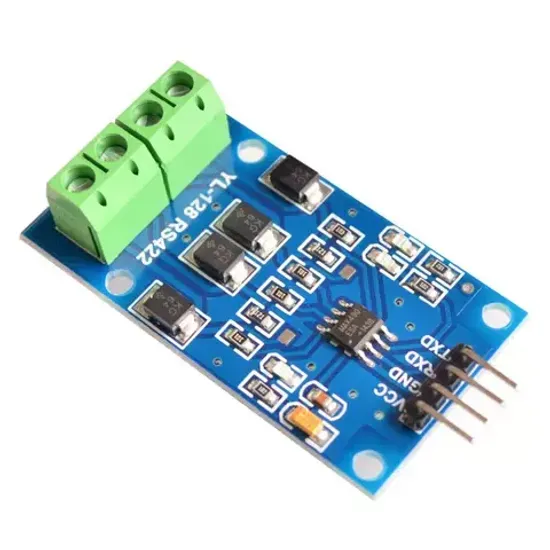

Конвертер сигналов протокола UART в RS422. Модуль базируется на микросхеме MAX490. Конфигурация модуля позволяет использовать его одновременно в двух направлениях (на прием и передачу), благодаря поддержке работы попд двум каналам. Благодаря высококачественному чипу MAX490 обеспечивается стабильное соединение с высокой скоростью до 2,5 Мбит/с.
С помощью данного модуля можно организовать высокоскоростную проводную связь между двумя контроллерами или отладочными платами посредством витой пары. Максимальная дальность связи в таком случае достигает 1000 метров. На эффективное снижение помех при передаче сигнала на большие расстояния влияет встроенное сопротивление номиналом в 120 Ом.
На стороне TTL модуля используется источник питания постоянного тока 5 В (совместимость с классическими платами Arduino и 8-битными микроконтроллерами ATMega), совместимый с UART протоколами с логическим сигналом 5 В. Модуль поставляется с TVS-диодами, что обеспечивает защиту от молний и от скачков напряжения. Модуль имеет защиту от электростатического разряда 15 кВ. Имеются встроенные индикатор питания и индикаторы приема и передачи данных, которые обеспечивают интуитивно понятный визуальный интерфейс.
Технические характеристики:
Микросхема: MAX490
Напряжение питания: 5 В постоянного тока
Скорость: до 2,5 Мбит/с
Дальность связи: до 1000 метров
Размеры платы: 50 x 27 мм
