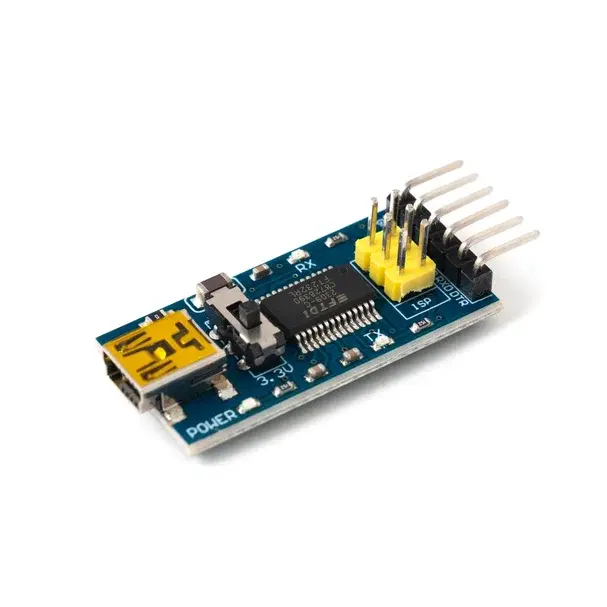

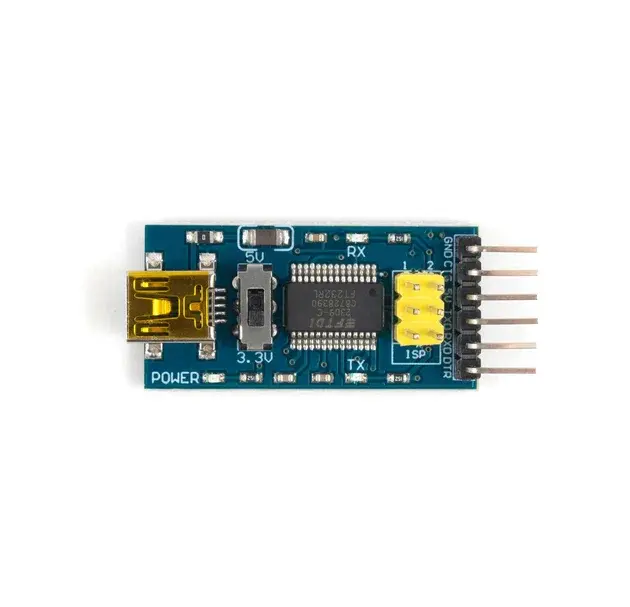

Программатор FTDI Basic USBTTL FT232RL - это основная коммутационная плата для FTDI FT232RL USB к последовательной ИС. Распиновка этой платы соответствует кабелю FTDI для работы с официальными платами Arduino и клонированными 5V платами Arduino. Его также можно использовать для обычных последовательных приложений. Основное отличие этой платы состоит в том, что она выводит вывод DTR, а не вывод RTS кабеля FTDI. Вывод DTR позволяет цели Arduino автоматически сбрасываться при загрузке нового Sketch. Это действительно полезная функция, которая позволяет загружать скетч, не нажимая кнопку сброса. Эта плата автоматически сбрасывает любую плату Arduino, на которой контакт сброса выведен на 6-контактный разъем.
Контакты с маркировкой BLK и GRN соответствуют цветным проводам на кабеле FTDI. Черный провод на кабеле FTDI - GND, зеленый - CTS. Используйте эти контакты BLK и GRN, чтобы выровнять базовую плату FTDI с целью Arduino.
На этой плате есть светодиоды TX и RX, которые позволяют немного удобнее использовать кабель FTDI. На самом деле вы можете видеть последовательный трафик на светодиодах, чтобы проверить, работает ли плата.
Эта плата была разработана, чтобы снизить стоимость разработки Arduino и повысить удобство использования (функция автоматического сброса потрясающая!). Наши платы Arduino Pro и LilyPads используют этот тип разъема.
Одной из приятных особенностей этой платы является перемычка на задней стороне платы, которая позволяет настроить плату на 3,3 В или 5 В (как выходная мощность, так и уровень ввода-вывода). Эта плата по умолчанию поставляется с напряжением 5 В, но вы можете вырезать дорожку по умолчанию и добавить перемычку для пайки, если вам нужно переключиться на 3,3 В.
Особенности:
- Стандартная компоновка интерфейса, совместимая с различными Arduinos, такими как Pro Mini
- Оригинальный чип FTDI FT232
- С вариантами питания уровня TTL 3,3 В и 5 В
- Модуль USB к последовательному TTL, скачать STC SCM
- Подключение к мини-порту USB
