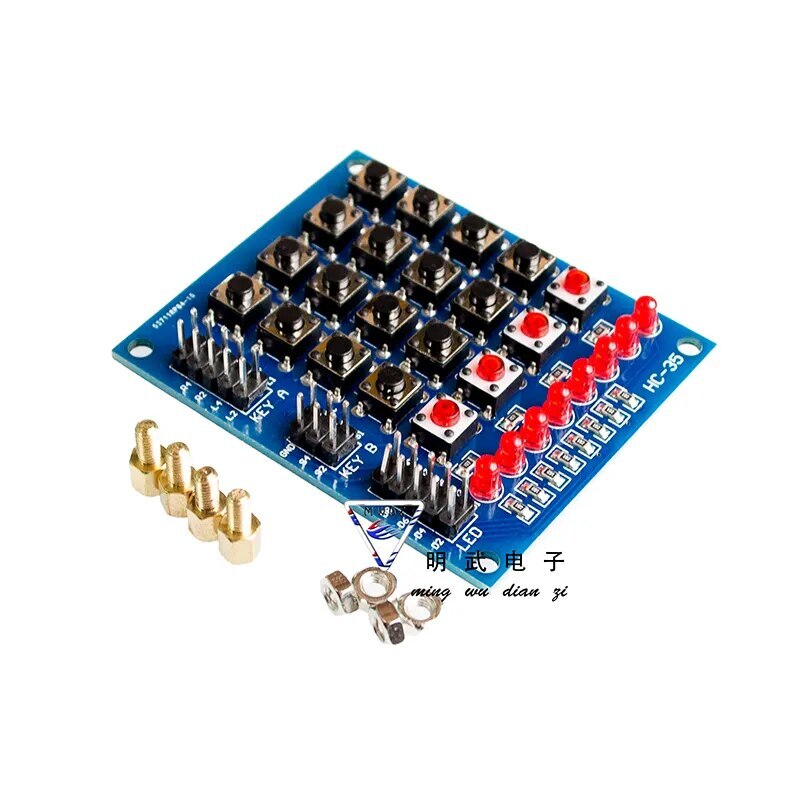

Модуль из 16 кнопок с матричным способом организации и четырьмя кнопками с подтягивающими резисторами по 10 кОм каждый. Удобный в подключении и практичный в использовании для создания интерфейса управления в вашем проекте или устройстве.
В отдельной части платы модуля вынесены гребенки контактов для подключения к отладочной плате или программируемому контроллеру. С их помощью можно считывать сигналы при нажатии на каждую из 20 кнопок, а также управлять светодиодами (всего их 8). Дополнительная обвязка для стабильной и правильной работы кнопок и светодиодов не требуется. Рассчитаны на работу с напряжением 30 вольт постоянного тока: к светодиодам подведены резисторы номиналом 2.2 кОм.
В комплекте с клавиатурой также поставляются латунные стойки и гайки для монтажа в корпус будущего устройства (используются 4 винтовых отверстия на плате).
Технические характеристики:
Количество кнопок: 16 + 4
Количество светодиодов: 8 светодиодов с диаметром линзы 3 мм
Максимальный ток: 50 мА
Напряжение питания: 30 В постоянного тока
Размеры: 60 x 50 мм
