Модуль контроля температуры и влажности XH-M452 с двумя каналами реле отлично подходит для автоматизации процессов в сельском хозяйстве: в инкубаторах для яиц, камерах для выращивания растений, а также для других закрытых помещений, где нужно регулировать климатические параметры.

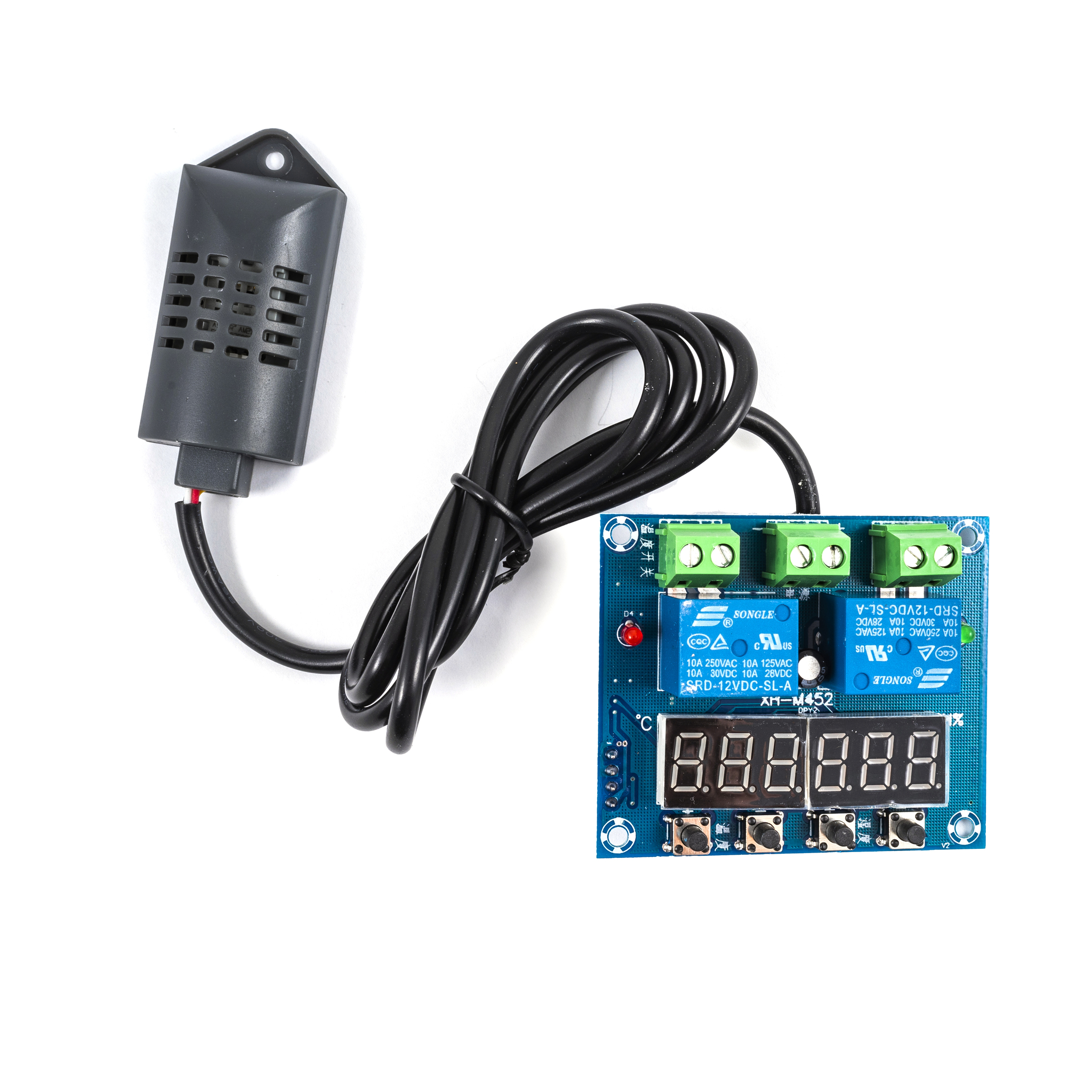

Пользовательский интерфейс устройства содержит 3-разрядных дисплея, состоящих из 7-сегментных дисплеев высотой 0,36 дюйма и четыре тактовые кнопок. С их помощью можно выполнить настройку рабочих параметров. Измерение климатических параметров осуществляются с помощью подключенного по 4-х контактному разъему датчика AM2120 с длиной кабеля 1 метр и одним монтажным отверстием под крепление. Дисплей слева показывает текущую температуру воздуха, а справа — относительную влажность.
— Для входа в режим настроек необходимо несколько секунд удерживать любую из кнопок: дисплей замигает и будет готов для установки ключевых параметров. Кнопки имеют следующую распиновку слева направо: «+» для температуры, «-» для температуры, «+» для влажности, «-» для влажности. С их помощью можно задать параметры температуры и влажности, которые будут затем контролироваться с помощью реле. Если перестать нажимать на кнопки более 2 секунд, то произойдет автоматический выход из режима настроек с сохранением введенных значений.
— Коды ошибок, которые могут быть отображены на дисплеях: отображение LLL означает неисправность датчика. Отображение HHH означает превышение установленной температуры диапазона измерений устройства.
К контактам реле можно подключить внешнюю нагрузку, которая будет включаться в зависимости от выставленных и текущих значений. Например, если текущая температура ниже заданной, то включится режим обогрева: подключенный к реле нагревательный прибор будет работать до достижения установленной температуры.
Технические характеристики:
Диапазон температур: -40…+60°С с разрешением 0,1°С и точностью ±0,5°С
Диапазон влажности: 0…99,9% с разрешением 0,1% и точностью ±3%
Название датчика: АМ2120
Длина кабеля для датчика: 90 см
Параметры коммутации для реле: до 10 А 250 В переменного тока, до 10 А 30 В постоянного тока
Напряжение питания: 12 В постоянного тока
Ток потребления: до 100 мА (в активном режиме реле)
Размеры платы: 65 x 56 x 19 мм
Пример работы контроллера:
В качестве примера можно использовать напольный обогреватель для повышения температуры и вытяжной вентилятор на 12 В постоянного тока для понижения температуры. Для управления влажностью потребуются увлажнитель для повышения и осушитель для понижения влажности.
Чтобы предотвратить конфликты управляемых устройств друг с другом, т.е. попытки одновременно нагревать и охлаждать, вам необходимо предусмотреть в настройках защитную зону/гистерезис. Другими словами, не устанавливайте один регулятор на нагрев до 60 градусов, а другой на начало охлаждения при 60 градусах.
