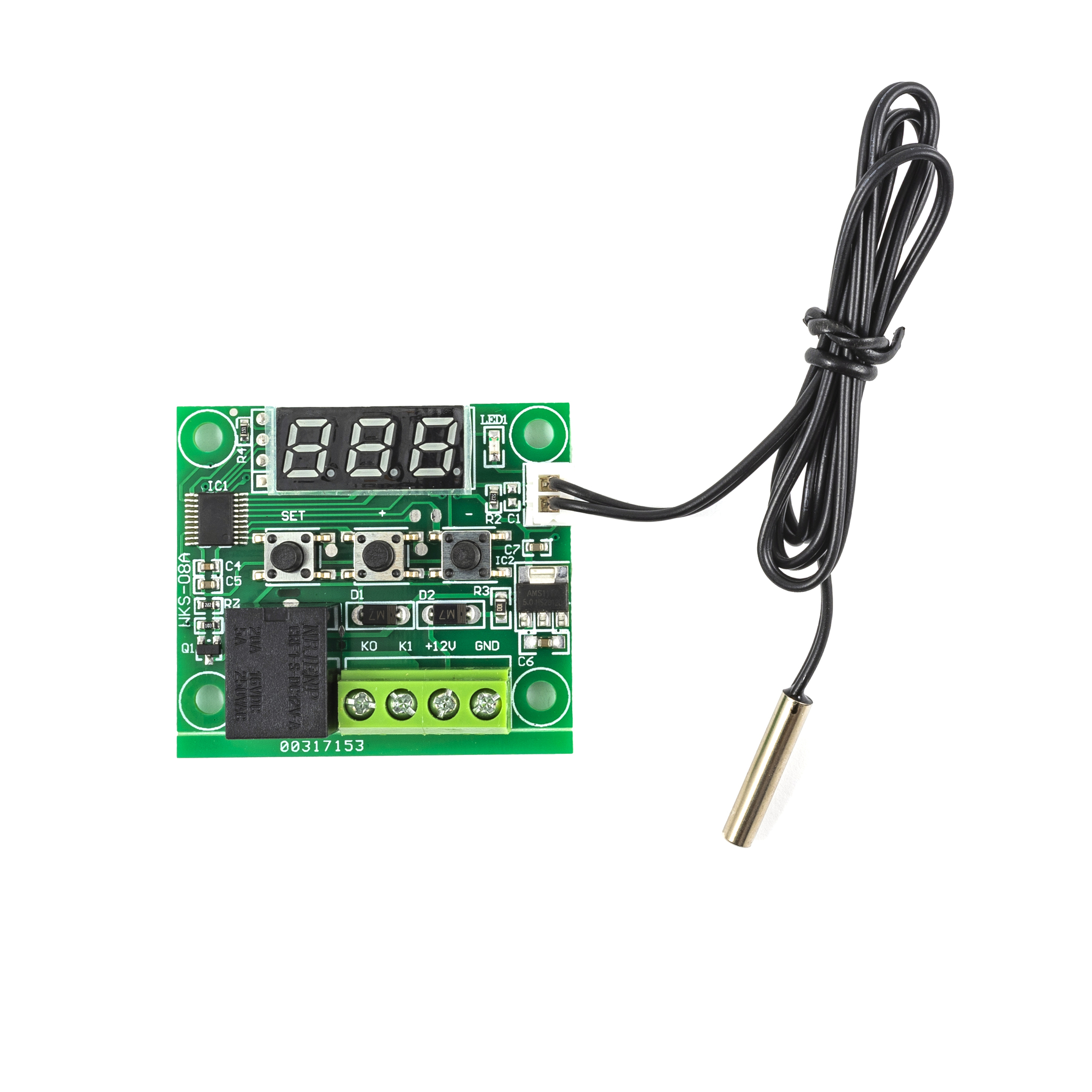

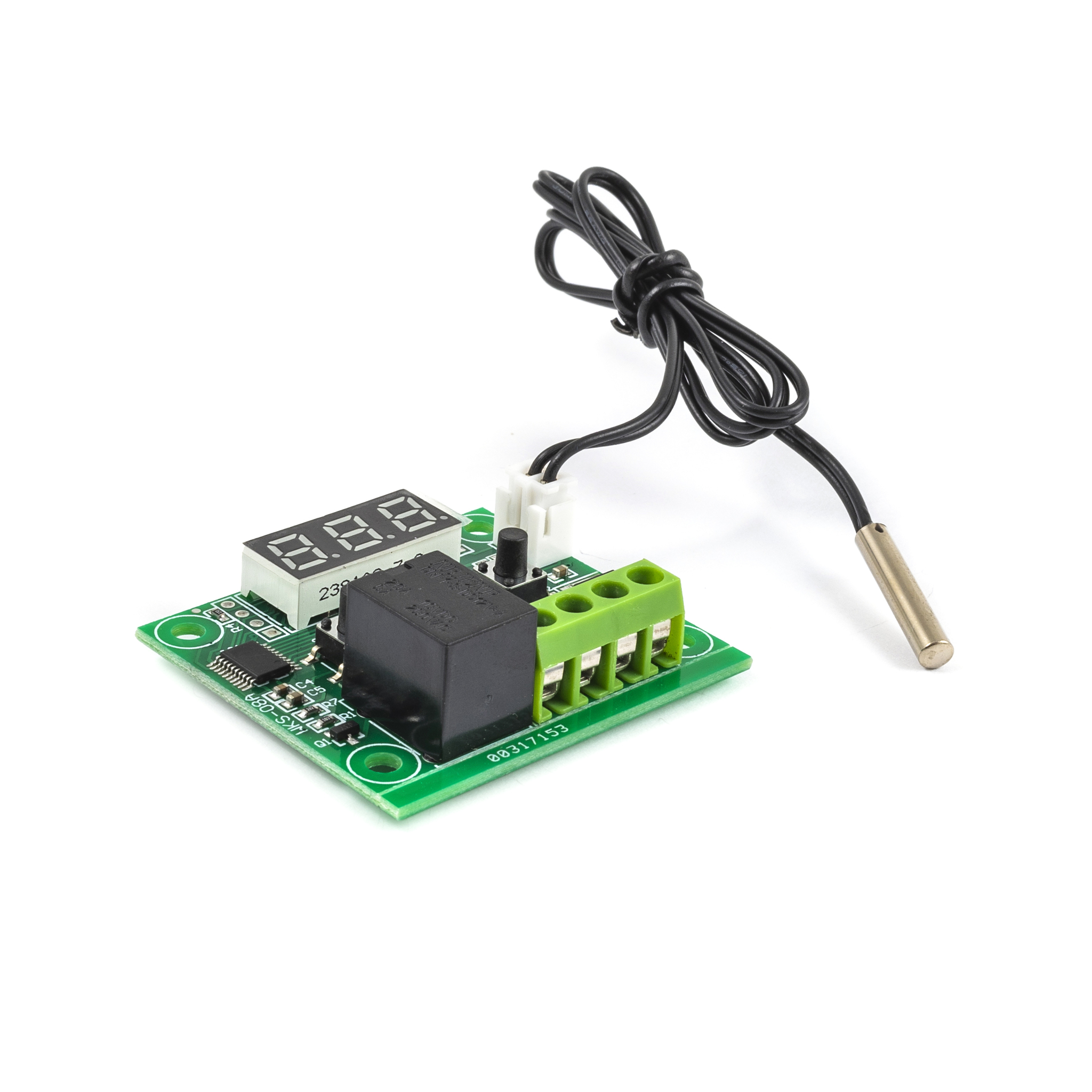

Термореле W1209 (50 см) Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°C до+110°C. Он может работать в паре с нагревателем или охладителем. Терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура.
LED дисплей отображает следующие значения:
«LLL» - Датчик не подключен
«HHH» - Температура вне диапазона (меньше -50°С или больше 110°C)
«- - -» - Превышение пределов заданных в параметре P6
Шаг 1
Подсоедините электронный термометр в разъем для датчика температура, который расположен под правым шурупом, справа от дисплея.
Шаг 2
Левые два слота - для подключения нагревательных или охлаждающих приборов
Правые два слота - для подключения питания 12В. Подключите источник питания 12В постоянного напряжения к контактам "+12V" (плюс 12В) и "GND" (минус 12В).
Напряжение питания ниже 12В подключать нежелательно, т.к. на реле подаётся напряжение на 1,5В меньше питающего. Лучше, чтобы оно было немного больше (13-14В).
Установка и настройка заданной температуры:
Для установки температуры контроля кратковременно нажмите кнопку «SET». после чего кнопками «+» и «-» установите заданную температуру. После установки температуры необходимо еще раз нажать на кнопку «SET», либо не нажимать никакие кнопки в течение 5 секунд.
Программирование:
- Для входа в режим программирования нажмите на кнопку «SET» в течение 5 секунд!
- Кнопками «+» и «-» выбрать код параметра меню (P0....P6)
- Для настройки параметра нажать на кнопку «SET» и кнопками «+» и «-» изменить значение параметра
- Для сохранения настроек нажать на кнопку «SET», либо не нажимать никакие кнопки в течение 5 секунд.
Для того, чтобы сбросить параметры на заводские настройки (настройки по умолчанию):
- Отключите питание
- Нажмите и удерживайте кнопки « + » и « - »
- Подать питание на терморегулятор
На LED дисплее появится надпись «888», после чего отобразится текущая температура.
