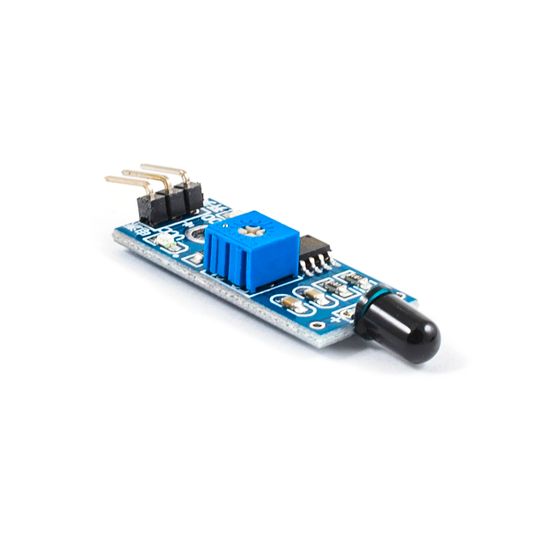

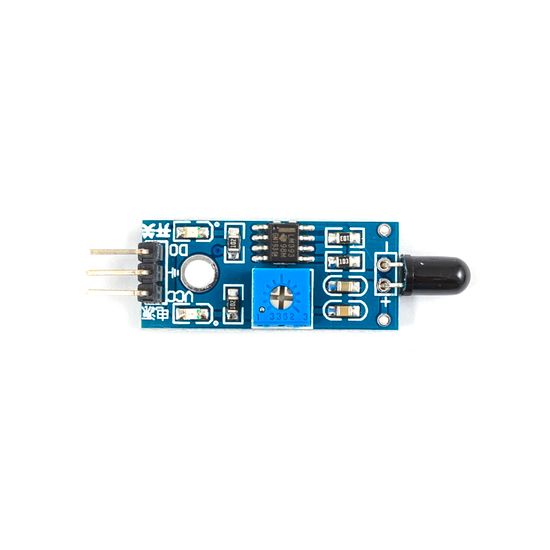

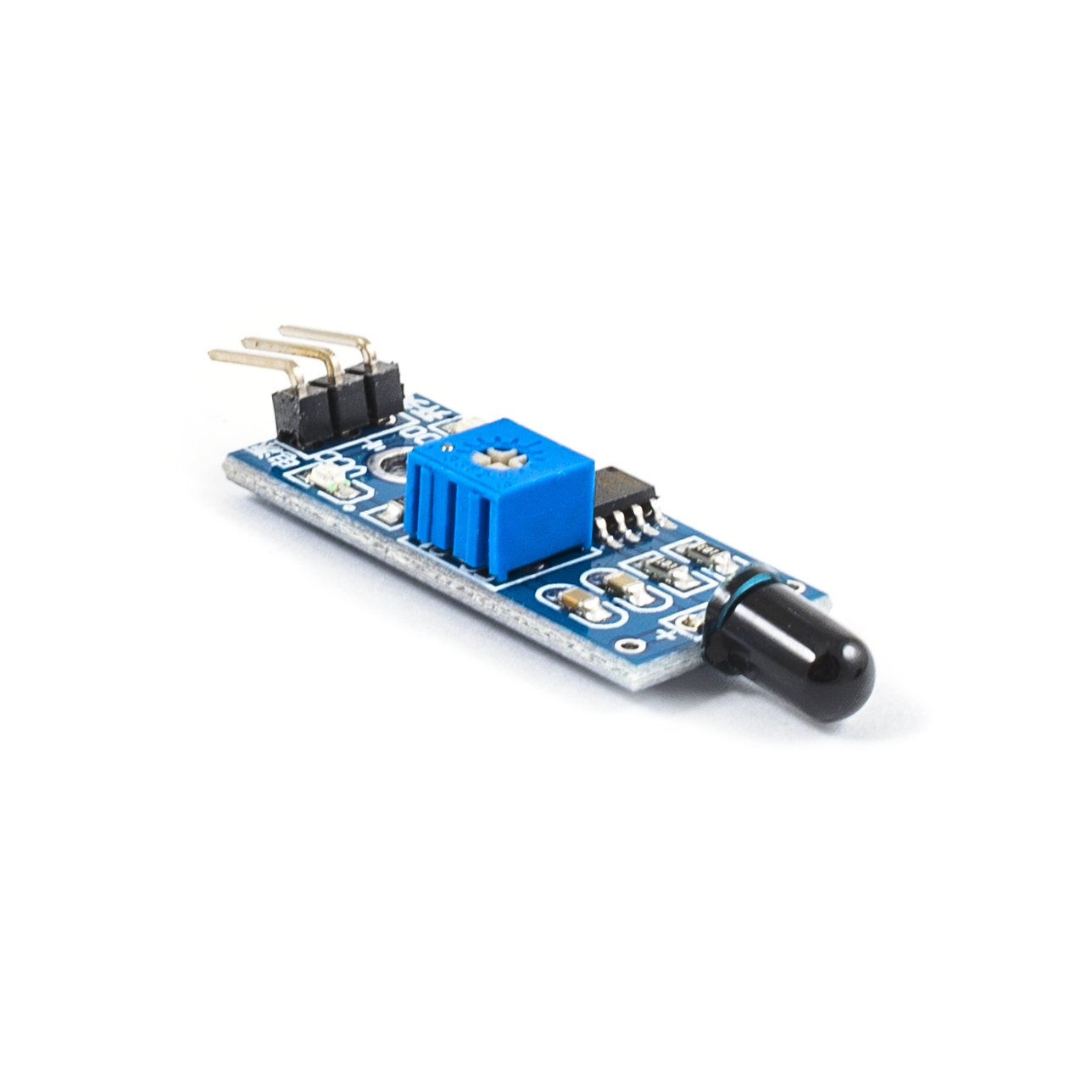

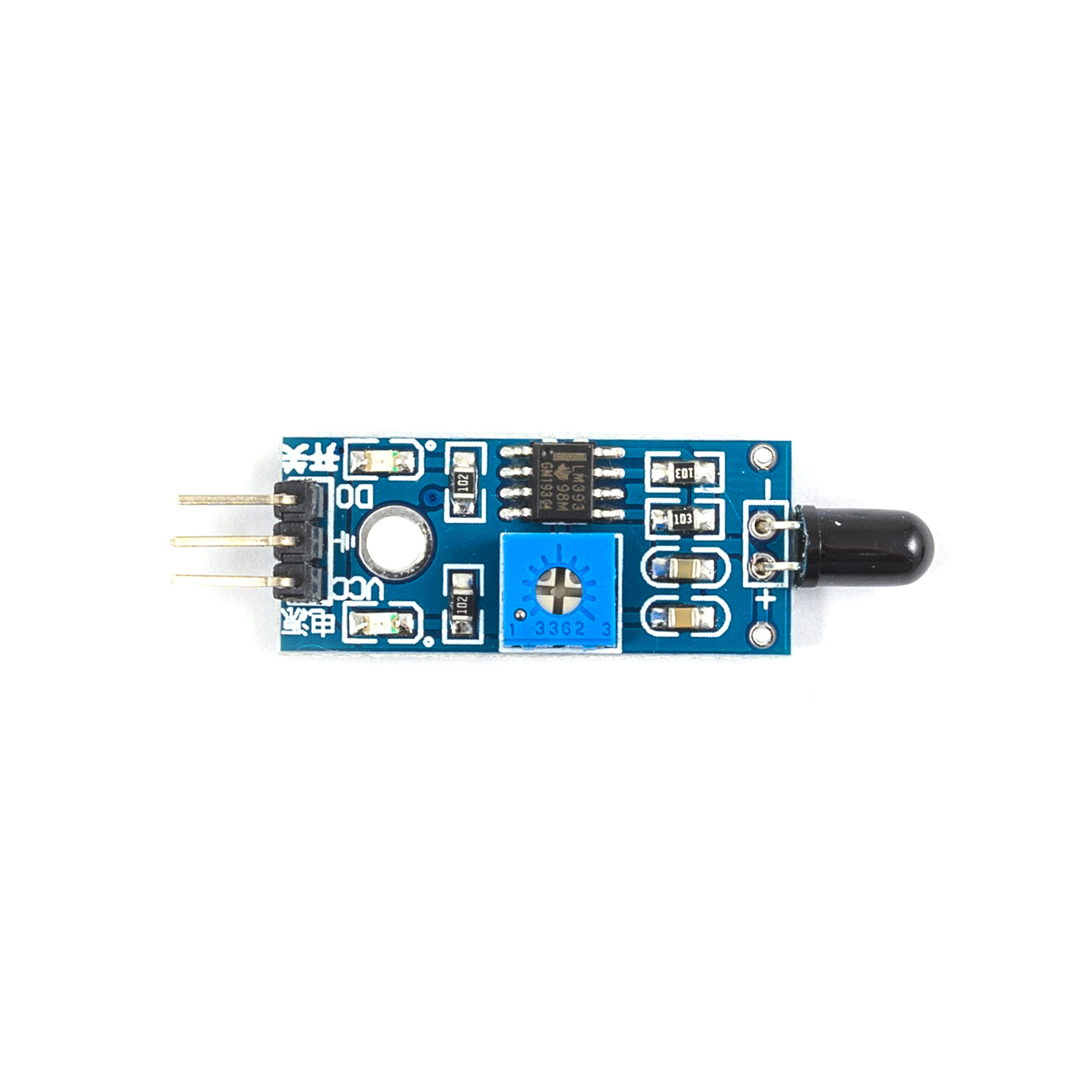

Модуль на печатной плате для обнаружения источника открытого пламени. В его основе инфракрасный фотодиод, который чувствителен к длине световой волны в диапазоне от 760 до 1100 нм. Максимальный угол обзора для такого компонента составляет 60 градусов.
С помощью встроенного подстроечного резистора можно регулировать (с помощью маленькой крестовой отвертки) чувствительность модуля, а именно — значение опорного напряжения, которое будет сравниваться компаратором LM393 с выходным напряжением с фотодиода. Если значение с датчика больше выставленного опорного, то на выводе D0 установится цифровой сигнал высокого логического уровня (HIGH). В противном случае будет LOW. Встроенные индикаторные светодиоды также сообщают о наличии питания на модуле и его состоянии работы.
Совместим с любыми контроллерами и отладочными платами, так как поддерживает уровни питания 3,3 и 5 вольт постоянного тока. Используются три контакта для подключения: D0 для отправки цифрового сигнала на плату разработки (или на устройство в электрической цепи, которое может включаться/выключаться без наличия программируемого контроллера: релейный модуль или транзистор), а также два контакта питания: VCC и GND (расположен в середине).
Технические характеристики:
Микросхема компаратора: LM393
Тип сигнала: цифровой
Диапазон длины инфракрасной волны срабатывания: 760…1100 нм
Дальность обнаружения: 20…100 см
Угол обзора: 60 градусов
Напряжение питания: 3,3 / 5 В постоянного тока
Ток потребления: до 15 мА
Размеры платы: 33 x 15 x 8 мм
