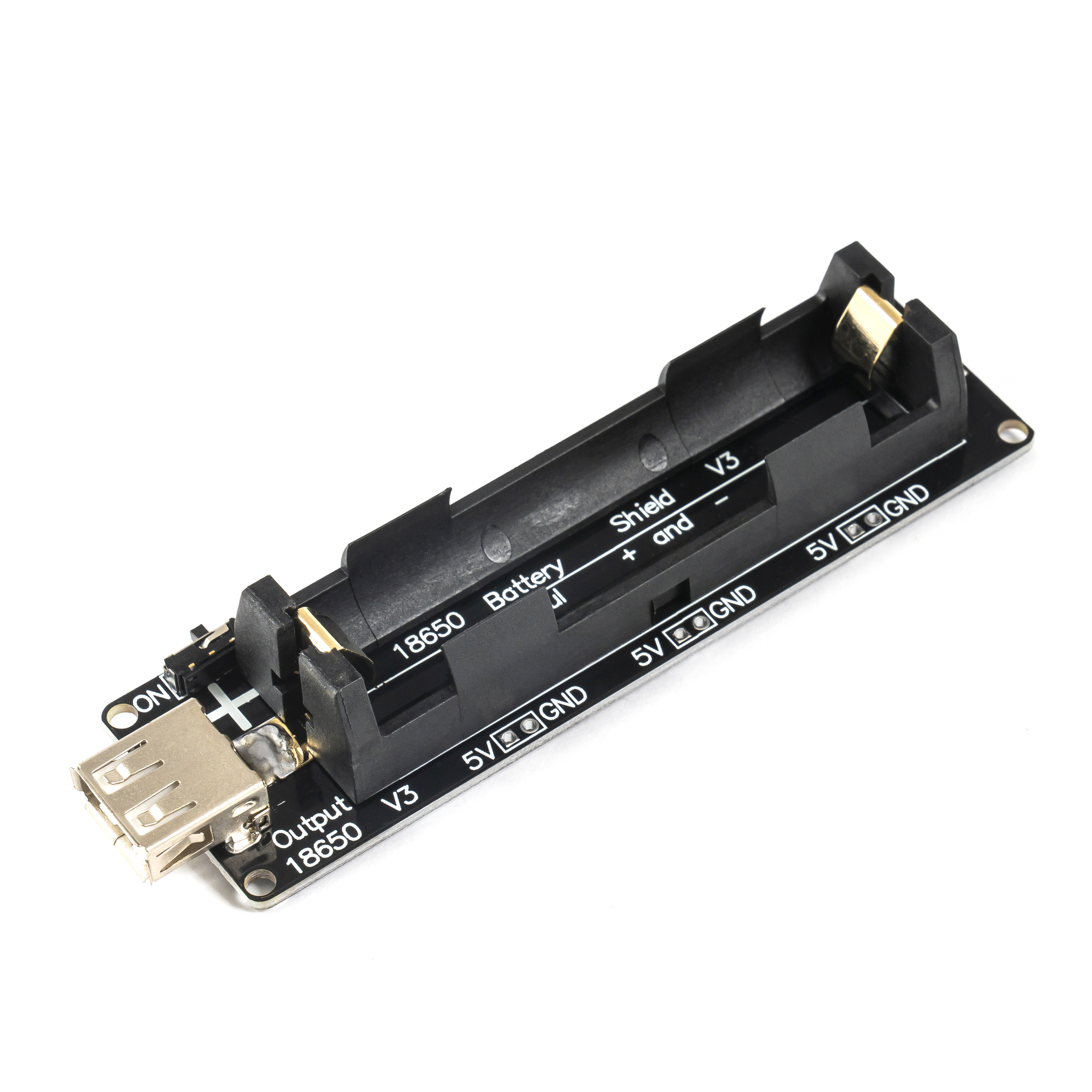

18650 Battery Shield V3 — это небольшая печатная плата со встроенным держателем, в который можно установить одну аккумуляторную батарею типа 18650. Такие батареи имеют номинальное напряжение от 3.7 до 4.2 В постоянного тока в зависимости от производителя, могут выдавать довольно большой ток (до 20 или 30 А на пиковой нагрузке, опять же в зависимости от производителя, однако с платой Battery Shield V3 рекомендуется не более 2.2 А номинально и 3 А на пиковой нагрузке), что очень выгодно отличает их от обычных алкалиновых батарей. В сравнении с сетевыми и импульсными адаптерами питания такие батареи обеспечивают автономную работу для ваших электронных схем и проектов на долгое время. Тип 18650 соответствует своим внешним габаритам: 18 мм — диаметр круглого основания; 65 мм — длина аккумулятора.
Данная плата расширения имеет встроенную схему для защищенной зарядки аккумулятора от источника питания USB. Модуль имеет ток заряда до 500 мА, что делает процесс довольно быстрым. В плату встроен светодиодный индикатор, оповещающий о завершении зарядки (зеленый цвет).
Battery Shield V3 содержит интегральная схема DC-DC-преобразователя FP6298 для регулирования напряжения батареи и обеспечения стабильного выходного напряжения для внешних устройств. Этот синхронный повышающий преобразователь может работать с входным напряжением до 0.8 В и обеспечивать выходное напряжение до 5 В постоянного тока. FP6298 имеет встроенный силовой МОП-транзистор, который используется для включения и выключения входного напряжения на высокой частоте (около 1 МГц).
Несколько выходных контактов на плате расширения можно использовать для питания внешних устройств или подключения к микроконтроллеру. Два вывода общего назначения, обозначенные «OUT+» и «OUT-», могут обеспечить выходной ток до 1 А при напряжении около 3.7…4.2 В (при полностью заряженном аккумуляторе). Для считывания текущего напряжения батареи мультиметром или другими электронными средствами можно использовать контакты «VBAT+» и «VBAT-».
Встроенная схема защиты помогает предотвратить перезарядку, чрезмерную разрядку и короткое замыкание. Плата имеет напряжение защиты от перезаряда около 4.2 В, при котором автоматически отключается подача питания на аккумулятора, не давая ему перезарядиться. Аналогично работает защита от переразряда (срабатывает на уровне напряжения 2.9 В). Не забывайте соблюдать полярность!
Технические характеристики:
Выходное напряжение и ток: 5В через порт USB-А или контакты 5V+GND, 3V через контакты 3V+GND
Выходной ток: до 2.2 А номинально и до 3 А на пике (мощность до 15 Вт) через вывод 5V, до 1 А (мощность до 3 Вт) через вывод 3V
Преобразователь напряжения: FP6298, повышающий DC-DC
Контроллер заряда/разряда Li-Ion: TP4056
Ток заряда: 0.5 А
Размеры: 98 x 29 x 21 мм
Внешнее устройство платы:
