Не подходит для 3,2 V литий-железо-фосфатный аккумулятор.

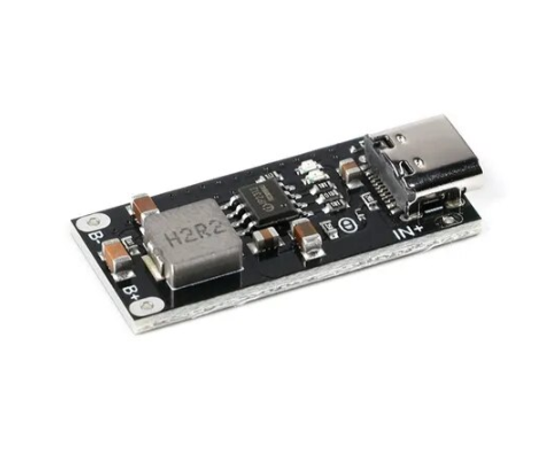

Основной чип управления: IP2312
Вход напряжение: 4,5 до 5,5 V
Предельное напряжение зарядки: 4,2 V/4,35 V (выходное напряжение Доступно в 2-х вариантах)
Ток зарядки: 3A (ток может быть изменен путем регулировки сопротивления)
Световой индикатор:
Красный: заряд
Синий: заряжен
Примечание: Этот продукт не имеет функции индикатора питания, не имеет функции защиты аккумулятора,
Эффективность преобразования: 3A 93%, 2A 94%, 1A 95% (данные только для справки)
IP2312 использует полный режим зарядки CC/CV.
Когда напряжение батареи ниже 3 в, он входит в режим непрерывной зарядки и заряжает аккумулятор с зарядным током 100 мА.
Когда напряжение аккумулятора превышает 3 в, он переходит в режим постоянной зарядки и заряжает аккумулятор с помощью установленного постоянного тока.
В тех случаях, когда напряжение батареи находится недалеко от 4,2 V и зарядный ток никель-металл-меньше, чем 300mA, он переходит в постоянное напряжение режим зарядки. После входа в режим постоянного напряжения, прекратите зарядку каждые 4 минуты и проверьте, превышает ли напряжение батареи 4,15 В: если оно выше 4,15 В, прекратите зарядку; В противном случае продолжайте зарядку, А затем Проверьте еще через 4 минуты.
В тех случаях, когда батарея полностью заряжена, если он обнаруживает, что напряжение батареи ниже, чем 4,1 V, он начнет зарядку аккумулятора снова.
Инструкции по регулировке тока:
По умолчанию 3A, снимите резистор 2A и замените его на резистор 135k 1A
