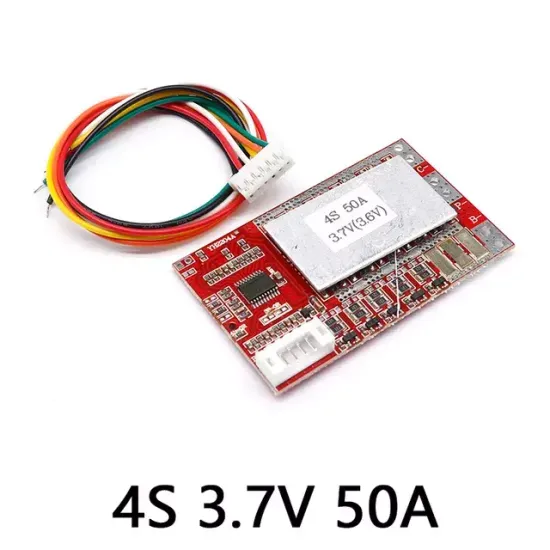

Данная плата BMS обеспечивает все необходимые условия для безопасной работы четырех литиевых батарей, подключенных последовательно. Под этим подразумевается защита как в процессе их заряда, так и разряда: не допускается достижение сверхнизких значений напряжения (переразряд) на батареях, а также сверхвысоких в процессе зарядки (перезаряд), поскольку именно эти факторы снижают емкость и эксплуатационный срок службы батареи.

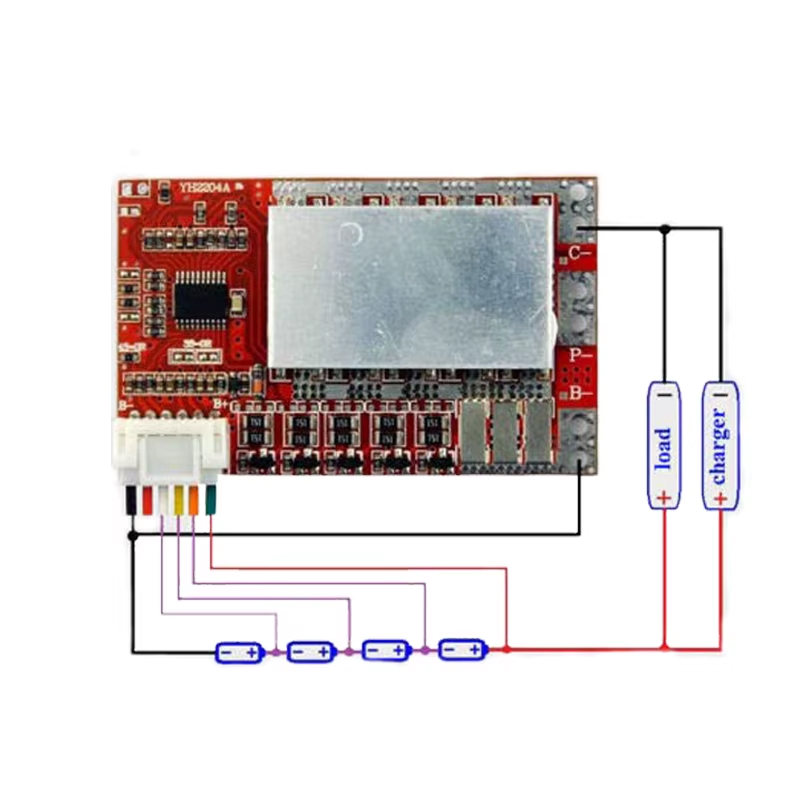

Также имеется защита от перегрева, короткого замыкания (КЗ) и перегрузок по току. Ниже, под характеристиками, представлена схема подключена четырех ячеек батарей (4S) к данной плате защиты. Плата имеет встроенный радиатор для улучшения свойств теплоотвода.
Поддерживаются такие батареи, как: полимерно-литиевая, литиевая, литий-железо-фосфат, литий-кобальт, литиевая оксидно-марганцевая. Подходит для организации автономной работы высокомощных портативных устройств, в том числе, с использованием электромоторов, светодиодного оборудования и инверторов.
Технические характеристики:
Напряжение защиты от перезаряда одиночного элемента: 4.25 В ±0.025 В (полимерный), 3.75 В ±0.025 В (фосфорный)
Напряжение защиты от переразряда элемента: полимерный 2.7 В ±0.05 В (полимерный), 2.0 В ±0.05 В (фосфорный)
Задержка защиты от перезаряда: 1 с ± 200 мс
Защита от перегрузки по току разряда: 70 А
Задержка защиты от перегрузки по току разряда: 100 мс ±50 мс
Защита от короткого замыкания: Да
Задержка защиты от короткого замыкания: 250 мкс ±50 мкс
Ток разряда: 50 А (если ток превышает 20 А, необходимо добавить припой на заднюю часть печатной платы)
Зарядный ток: 50А
Ток баланса: 55 мА
Защита от низкой температуры зарядки: -7℃
Размеры платы: 60 x 37 мм
