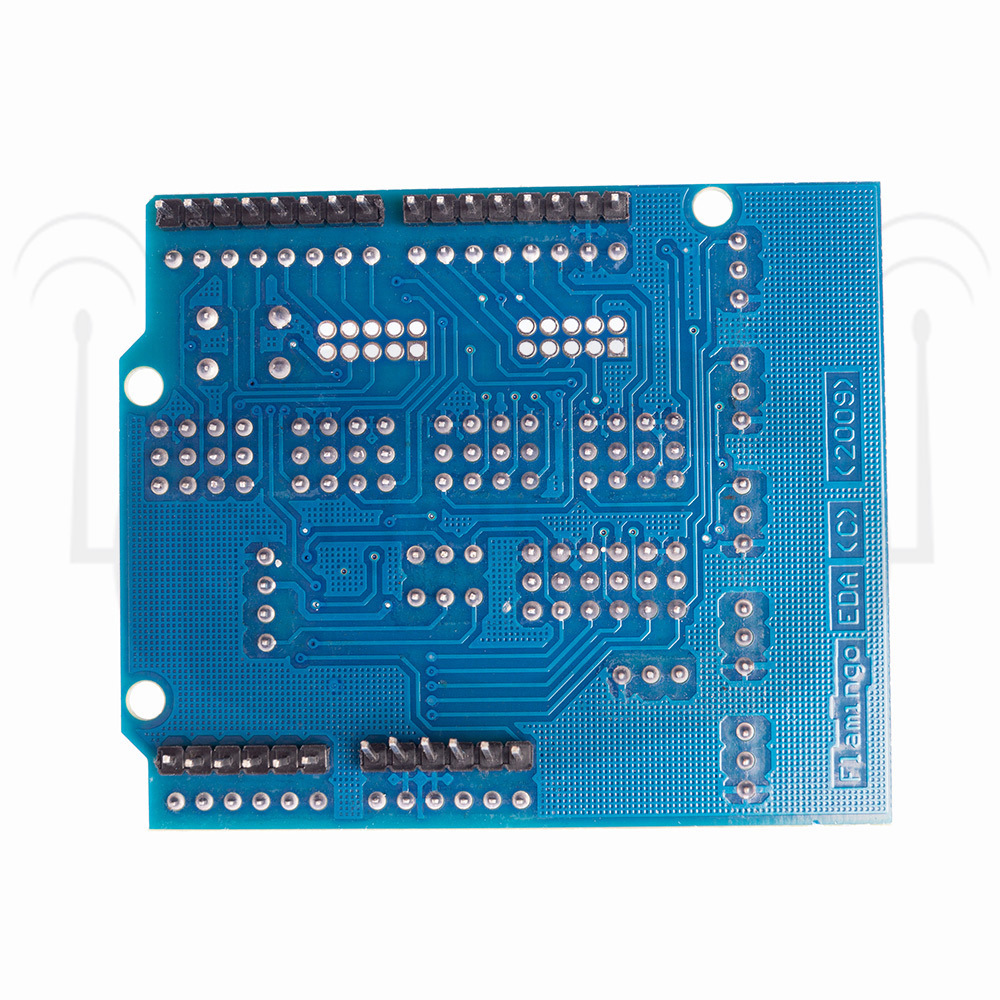

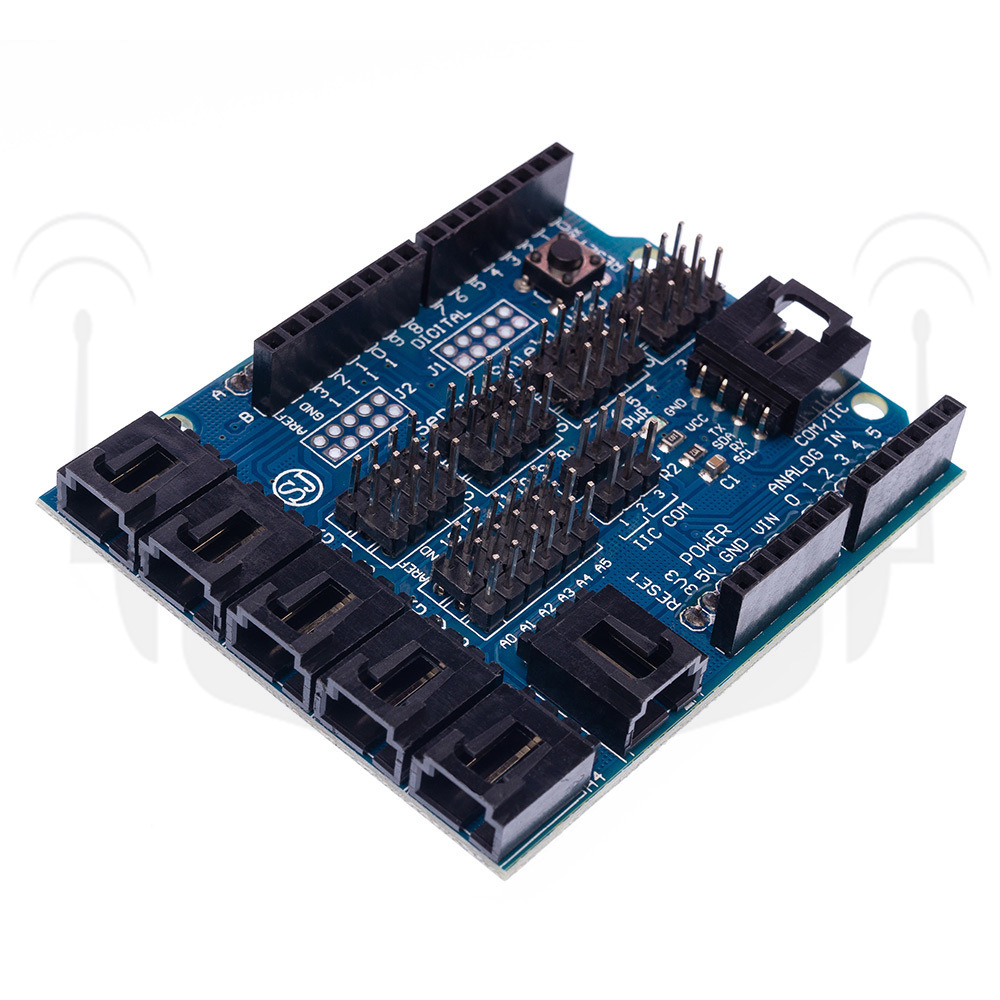

Arduino sensor shield V4 представляет собой надстройку для плат Arduino, разветвляющую каждый пин отладочной платы для практичного подключения трёхпроводных модулей датчиков.
Все 13 цифровых портов Arduino выведены на трёхконтактные гребёнки с распиновкой, схожей с распиновкой сервоприводов – земля, плюс питания, сигнал. Это позволяет подключать как собственно серво, так и различные датчики, требующие питания и выводящие показания по одному проводу.
Аналоговые пины выведены на специальные разъёмы для быстрого подключения. Они также имеют «серво»-распиновку.
На плате установлен ещё один четырёхпиновый разъём, к которому можно подвести либо IIC, либо UART, выставив нужные джамперы на шилде.
Особенности:
- не мешает дальнейшему наращиванию функционала другими шилдами
- на шилд выведены кнопка сброса и светодиод питания
- корпуса разъёмов полностью закрывают внутренние контакты, предохраняя от короткого замыкания
69*57*18 мм
5 В
I2C, UART
6
13
6-20 В
7-12 В
