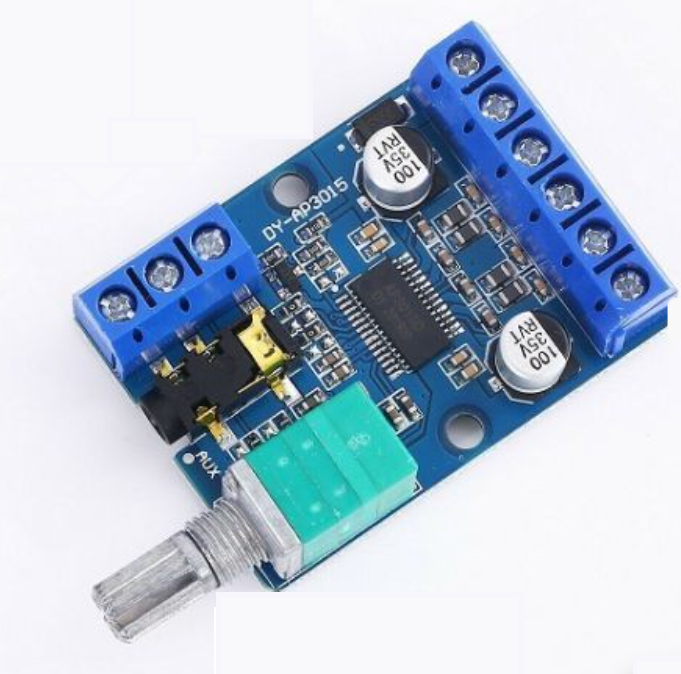

Усилитель звука DY-AP3015 представляет собой компактную плату, на которой имеется вся необходимая обвязка из электронных компонентов для легкой организации мощной аудиосистемы в домашних условиях.

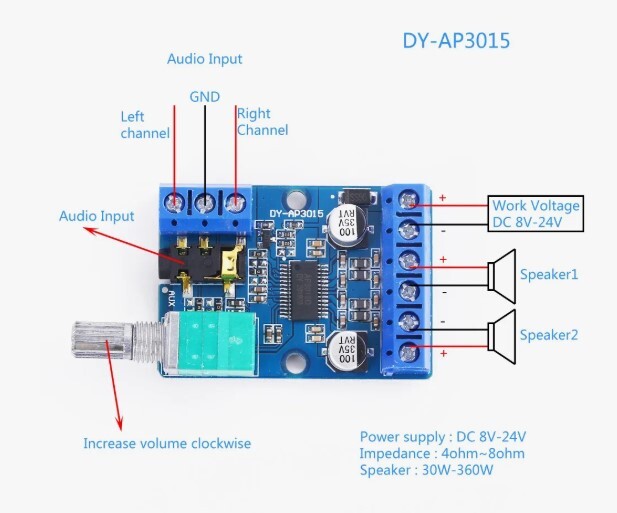

Для подключения источника входного аудиосигнала имеется аудиоразъем AUX 3,5 мм. С противоположной стороны модуля расположены винтовые клеммы синего цвета для подключения динамиков — источников выходного аудиосигнала с соответствующим коэффициентом усиления. Выполнить настройку этого коэффициента можно с помощью встроенного подстроечного резистора: повороты ручки регулятора против или по часовой стрелке. Максимальная выходная мощность составляет 30 Вт на каждый из двух динамиков. При работе на максимальной мощности рекомендуется установить дополнительный радиатор для большего отвода тепла с устройства.
Имеется встроенная защита от перегрева и коротких замыканий. Выводы от источника питания (8…24 В постоянного тока) также подключаются через винтовые клеммы, благодаря чему процесс установки и настройки усилителя становится очень простым, не требуя навыков пайки и особых знаний в электротехнике.
Технические характеристики:
Модель усилителя: DY-AP3015
Класс усилителя: D
Напряжение питания: 8…24 В постоянного тока
Сопротивление: 4…8 Ом
Выходная мощность: до 30 Вт x 2 динамика
Размеры: 59 x 32 x 14 мм
Особенности :
- Ширина рабочего диапазона напряжений
- Применимо несколько типов колонок
- Регулировка ручки
- Поддержка обратной связи
- Поддержка защиты от короткого замыкания
- Самовосстановление защиты от перегрева
Выходная мощность:
- Выходная мощность 18 Вт * 2 при 12 В 4 Ом
- Выходная мощность 10 Вт * 2 при 12 В 8 Ом
- Выходная мощность 15 Вт * 2 при 16 В 8 Ом
- Выходная мощность 20 Вт * 2 при 20 В 8 Ом
- Выходная мощность 30 Вт * 2 при 24 В 8 Ом (Нужно добавить дополнительный радиатор!), подходящий динамик (30 Вт ~ 150 Вт):
- 4 Ом при 8 В ~ 12 В
- 8 Ом при 8 В ~ 24 В
