3,2″ TFT LCD — полноцветный дисплей с разрешением 240 x 320 пикселей или 320 x 240 пикселей в зависимости от ориентации. В нем используется контроллер ILI9341 с протоколом SPI для связи с программируемыми отладочными платами (Arduino, NodeMCU, ESP32). Он также включает резистивный сенсорный экран со встроенным контроллером XPT2046.
Модуль оснащен разъемом для карт памяти SD, чтобы использовать это место под библиотеку изображений. Некоторые умельцы используют карту памяти для разгрузки памяти на самой плате Ардуино, записывая туда массивы данных и даже фрагменты кода. Микросхема дисплея работает при напряжении 3.3 В, поэтому при использовании с микроконтроллерами, имеющими логику 5 В, не забудьте включить переключатели логических уровней на линиях данных для предотвращения негативных последствий.
Питание модуля подается на вывод VCC. Модуль включает в себя встроенный стабилизатор напряжения 3.3 В. Ток потребления составляет 55…60 мА.
Есть две паяльные площадки, обозначенные J1, для управления модулем непосредственно от источника питания 3.3 В. При замыкании этих двух контактов паяльником, ток питания пойдет в обход регулятора напряжения.
В этом дисплее используется протокол связи SPI, который обеспечивает быстрое обновление информации на дисплее. Это 4-проводной интерфейс. Сенсорный экран также использует интерфейс SPI и может подключаться к тем же выводам, что и дисплей. Во избежание конфликта он использует отдельный CS. Для достижения наилучшей производительности следует использовать аппаратный интерфейс SPI, если это возможно, чтобы получить наиболее быстрое обновление экрана.
Технические характеристики:
Разрешение: 240 x 320 пикселей
Цвет: RGB 65000 цветов
Угол обзора: ±60°
Протокол связи: SPI (дисплей и сенсор)
Вход питания постоянного тока: 3.6…5.5 В
Размер печатной платы модуля: 89,3 x 55 мм (3,52″ x 2,17″)
Диагональ дисплея: 81,28 мм (3,2″)
Техническая документация:

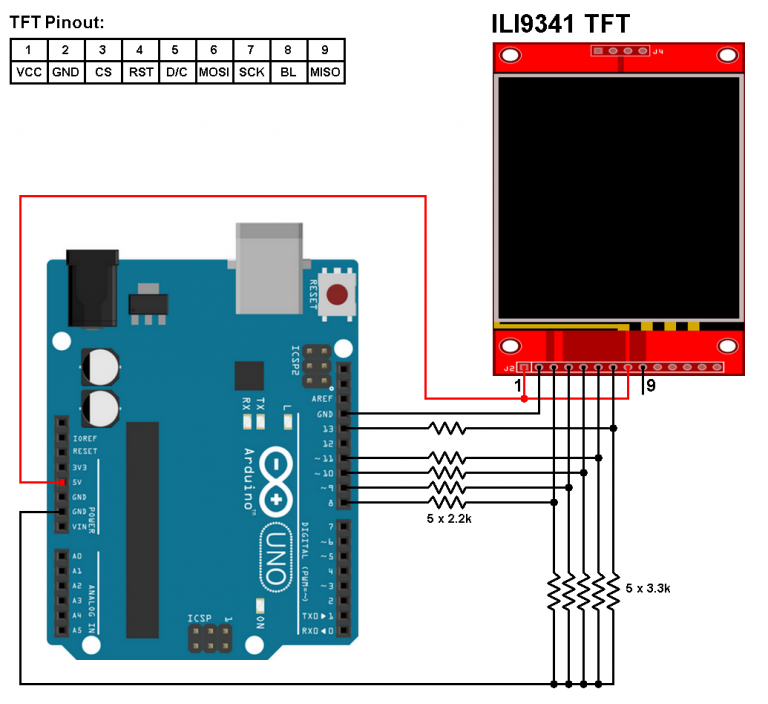

Подключение дисплея:
