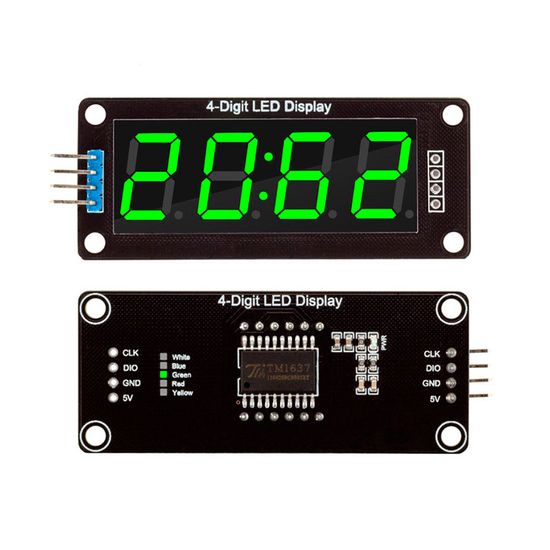

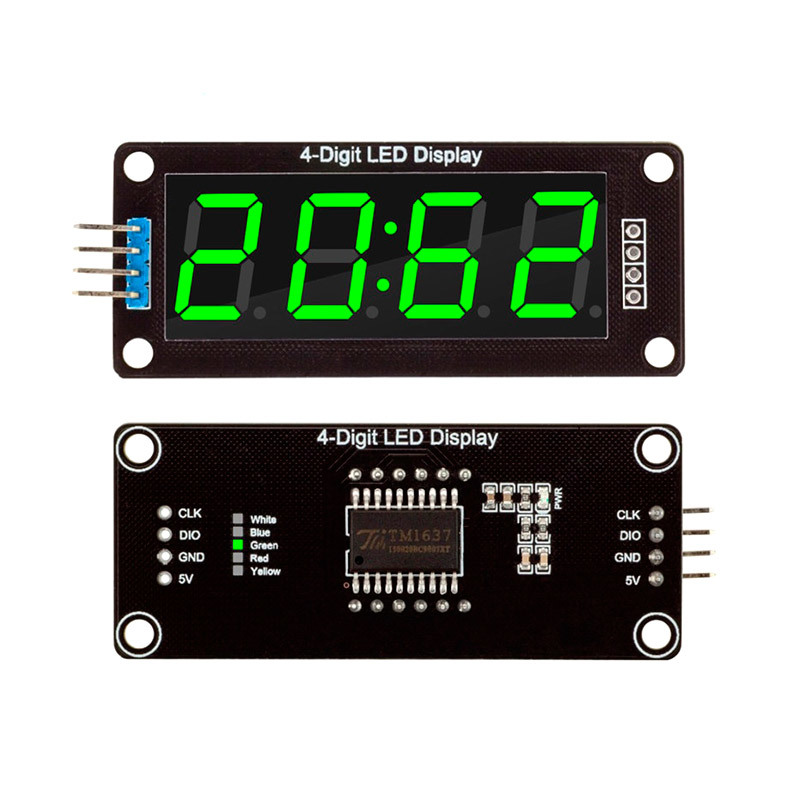

Светодиодный дисплей на базе микросхемы драйвера TM1637 отлично подходит для создания электронных часов, таймера или счетчика. Произведен известной своим высоким качеством компанией RobotDyn. Благодаря светодиодным сегментам дисплей имеет лучшую видимость на расстоянии, чем у LCD или OLED дисплеев. Дисплей четырехразрядный. Каждый из них состоит из 7 сегментов: программным способом можно управлять каждым из них, подсвечивая отдельные числа или латинские буквы. Двоеточие в центре дисплея удобно использовать для разграничения часов и минут между собой, а десятичные точки для вывода чисел с плавающей запятой (из переменной float).
Для подключения к контроллеру достаточно всего четырех проводов, два из которых питания (5V и GND), а остальные — контакты для связи по двухпроводному последовательному протоколу данных (не I2C). Удобство программирования в среде Arduino IDE обеспечивает сторонняя (необходимо скачать и установить) библиотека TM1637.h и примеры из нее.
С другой стороны модуля дисплея имеются дублирующие выводы, чтобы связать между собой несколько устройств в единую конструкцию. Четыре отверстия под винты обеспечивают удобство монтажа дисплея.
Технические характеристики:
Цвет символов: зеленый;
Высота цифры: 0,56" (11,9 мм);
Тип связи: двухпроводной последовательный протокол (не I2C);
Напряжение питания: 5 В постоянного тока;
Размеры: 66,04 x 27,9 x 11,9 мм.
