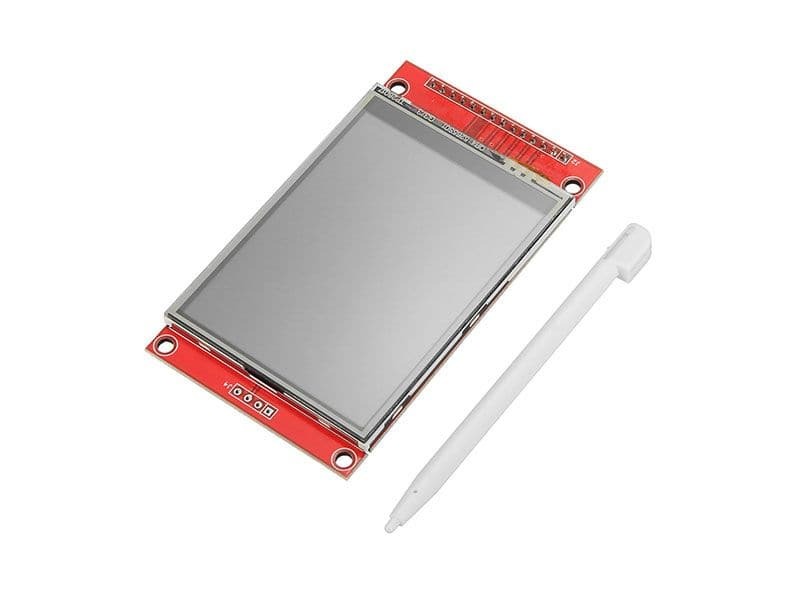

Модуль 2.4” TFT LCD является одним из наиболее распространенных цветных RGB-дисплейных модулей. Его можно использовать для организации удобного пользовательского интерфейса для своих самодельных устройств, а также для вывода цветных изображений (например, портативная фоторамка со слайд-шоу).
Представляет собой плату расширения (шилд), которую можно легко подключить к таким Arduino-совместимым платам, как UNO R3, Mega и аналогичным в плане форм-фактора. Подключается очень просто: по принципу бутербродообразной конструкции поверх отладочной платы. Может отображать изображения до 240 × 320 пикселей на одном экране. Базируется на микросхеме ILI9341 с контроллером сенсорных функций ADS7843 или XPT2046.
Имеется встроенная светодиодная подсветка (4 белых ярких светодиода). Контрастность и динамические свойства ЖКИ индикатора H24TM84A позволяют воспроизводить видео (нужен для этого контроллер более мощный в плане тактовой частоты микроконтроллера/процессора).

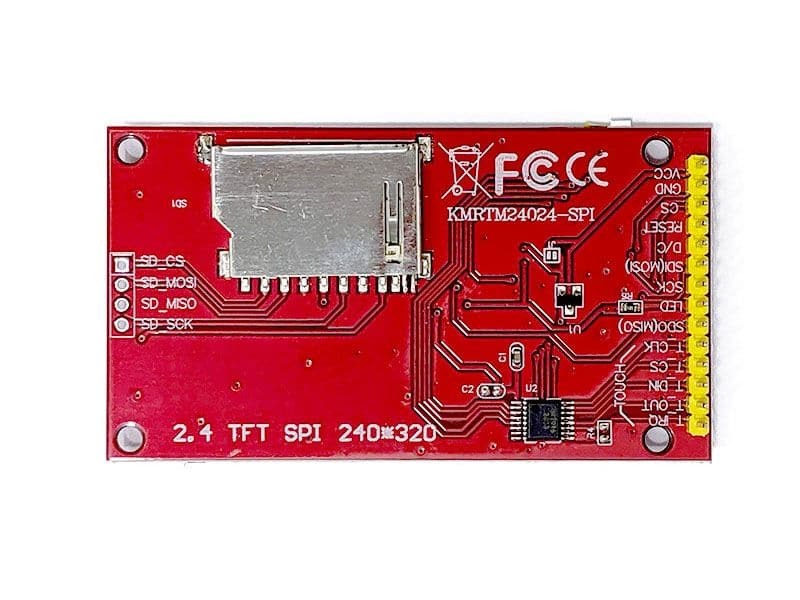

С обратной стороны платы расширения расположен слот для microSD карты памяти, на которой могут храниться изображения, видеозаписи или различные фрагменты программ для разгрузки памяти МК. Дисплей управляется по последовательной SPI шине. Благодаря широкому применению данного протокола проводной связи дисплей без труда совместим с Arduino, Raspberry Pi, STM32 и многими другими платформами разработки, в том числе и с микроконтроллерами Atmel AVR, 51, PIC.
Технические характеристики:
Тип дисплея: TFT LCD
Управляющая микросхема: ILI9341
Диагональ дисплея: 2.4”
Разрешение дисплея: 240 × 320 пикселей
Параметры отображения: 18 бит, 262000 разных оттенков
4-проводной резистивный сенсорный экран
Протокол связи: SPI
Слот для карты памяти: да
Встроенная подсветка: да
Напряжение логики: 3,3 / 5 В (встроенный регулятор LDO 3,3 В 300 мА)
Напряжение питания: рекомендуется 5 В
Рабочая температура: -30°C ~ 70°C.
Размеры: 71 x 52 x 7 мм

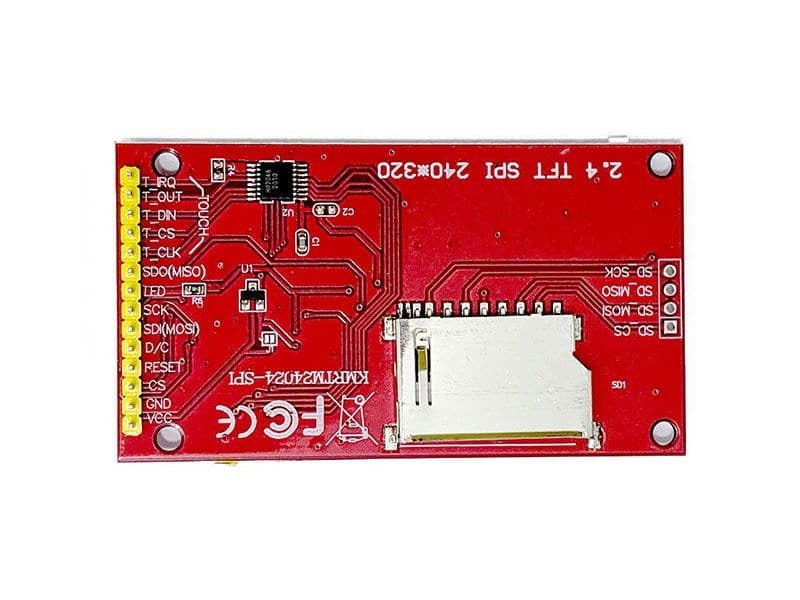

Распиновка модуля:
