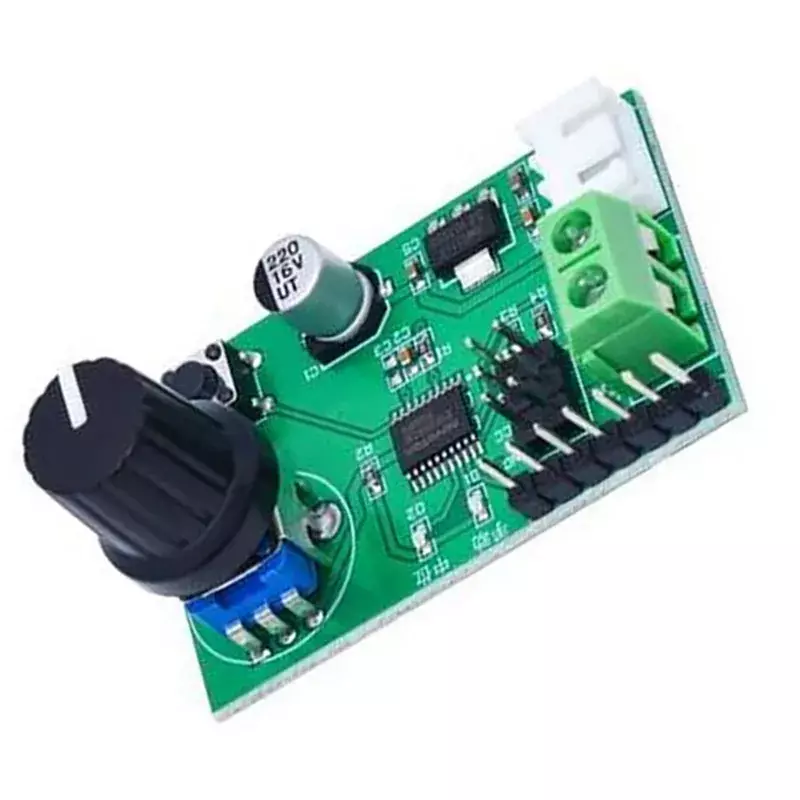

Плата ШИМ-контроллера с компактными для данного класса устройств размерами (47.2 x 29.8 мм). Предназначен для генерации ШИМ-сигналов 8-битного разрешения с точным управлением (до 0.09 градусов) сервоприводами, начиная с популярных и недорогих моделей SG90/MG995 и продолжая поддержкой Futaba, Huisheng и других. Поддерживается рулевой механизм управления с периодом 20 мс и шириной импульса в диапазоне 0.5…2.5 мс, что отлично подходит для последних перечисленных версией сервоприводов.
Устройство может работать как в полуавтоматическом, так и в ручном режиме (при помощи встроенного потенциометра). Переключение режимов происходит посредством нажатия на тактовую кнопку. Питание (от 5 до 9 вольт постоянного тока) может быть подключено двумя способами: через винтовую клемму (потребуется небольшая отвертка для быстрого и беспаечного монтажа), либо через специальный разъем для литиевой батареи 2S. Поддерживается двухканальное управление сервоприводами: под каждый мотор выделено по трем контактам (положительная и отрицательная линии питания, а также управляющий вывод, который привязан к сигналу ШИМ с микросхемы модуля). Контактные гребенки для подключения сервоприводов расположены рядом с винтовой клеммой зеленого цвета.
Технические характеристики:
Способ управления: ШИМ
Напряжение питания: 5…9 В постоянного тока
Разрешающая способность: 8 бит
Точность управления: 0.09 градусов
Размеры: 47.2 x 29.8 мм
Вес: 11 г
