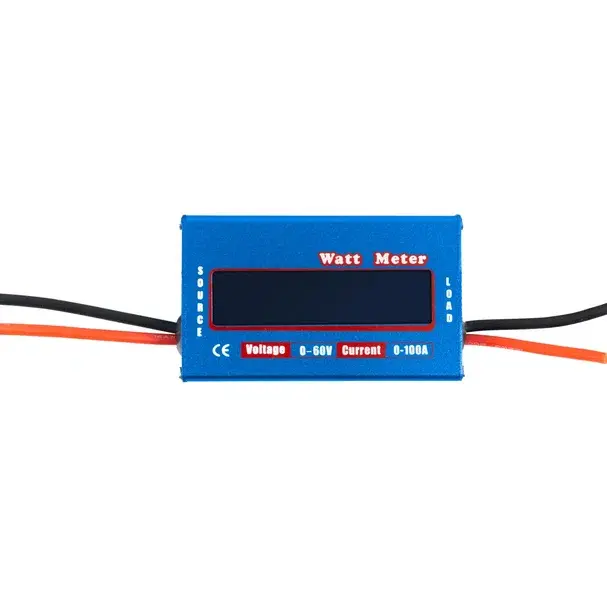

Компактное (85 x 45 x 25 мм) и легкое (124 г) устройство для измерения электрической мощности в цепях с низким напряжением постоянного тока от 4 до 60 вольт с разрешением 0,01 В.
В качестве средства отображения данных используется встроенный двухстрочный ЖК-дисплей (по аналогии с LCD 1602). После подключения питания и проводов от цепи нагрузки происходит постоянное обновление данных на экране с периодизацией в 0,4 секунды. При отображении показываются 8 значений.

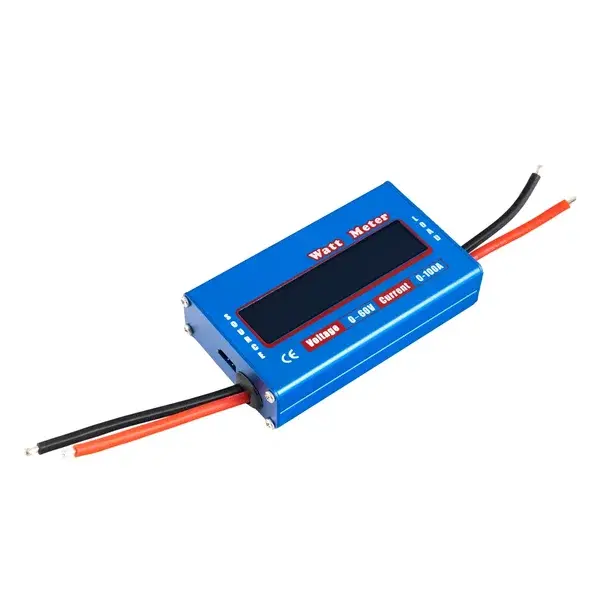

С обеих сторон измерителя выведены контакты для подключения источника питания (красный и черный провода: плюс и минус соответственно) и выводы подключения исследуемой нагрузки (красный и черный провода аналогично).
Технические характеристики:
Измеряемая мощность: 0…6554 Вт
Разрешение измеряемой мощности: 0,1 Вт
Измеряемая сила тока: 0…100 А (до 50 А непрерывно)
Разрешение измеряемой силы тока: 0,01 А
Измеряемое напряжение: 4…60 В постоянного тока
Разрешение измеряемого напряжения: 0,01 В
Измеряемая скорость потока мощности: 0…6554 Вт-часов с разрешением 0,1 Вт-ч
Измеряемая скорость потока тока 0…65 Ампер-часов (А-ч) с разрешением 0,001 А-ч
Внутрисистемное сопротивление: 0,001 Ом
Тип дисплея: ЖК (две строки 1602 STN LCD)
Цвет корпуса: синий
Материал корпуса: металл
Размеры корпуса устройства: 85 x 45 x 25 мм
Вес: 124 г
