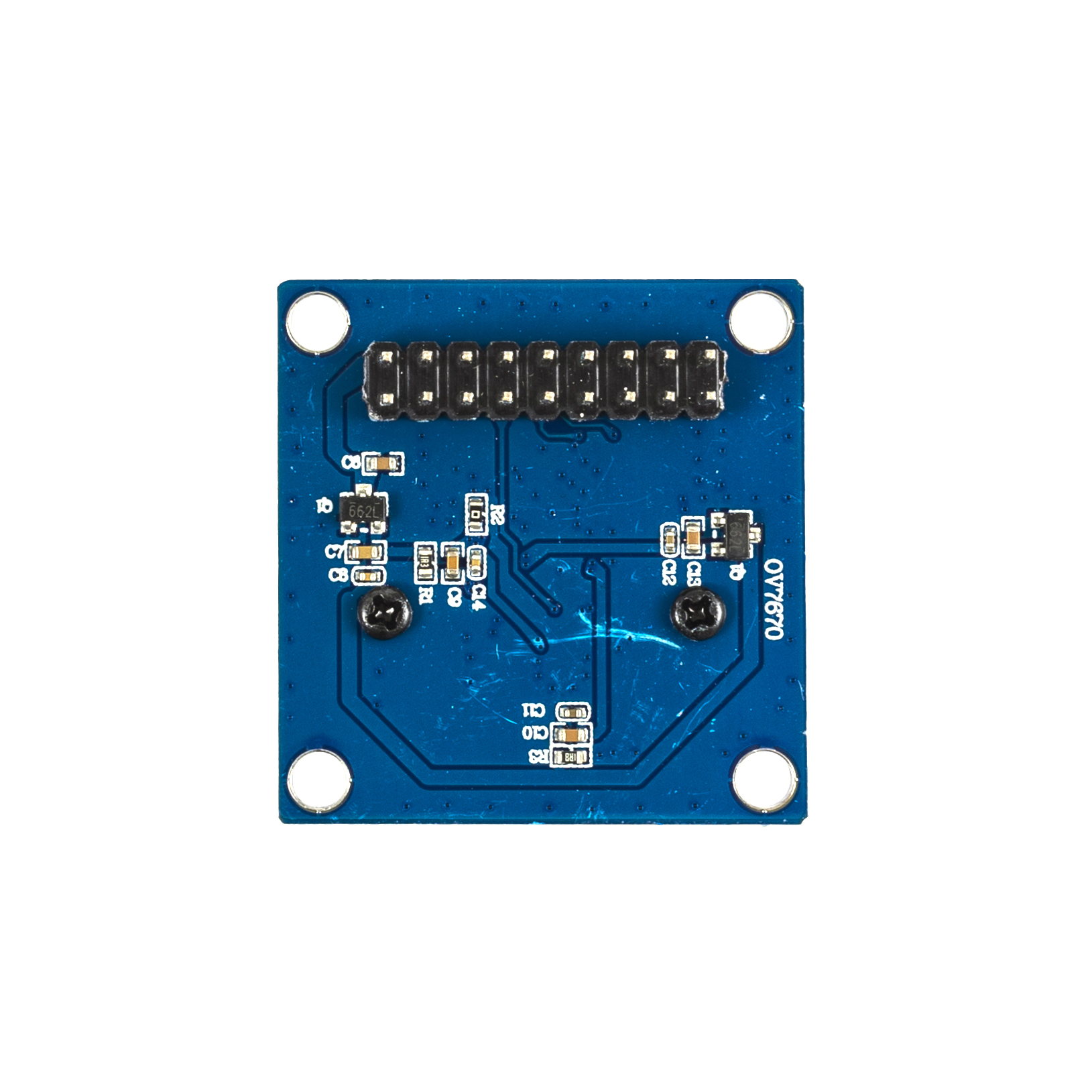

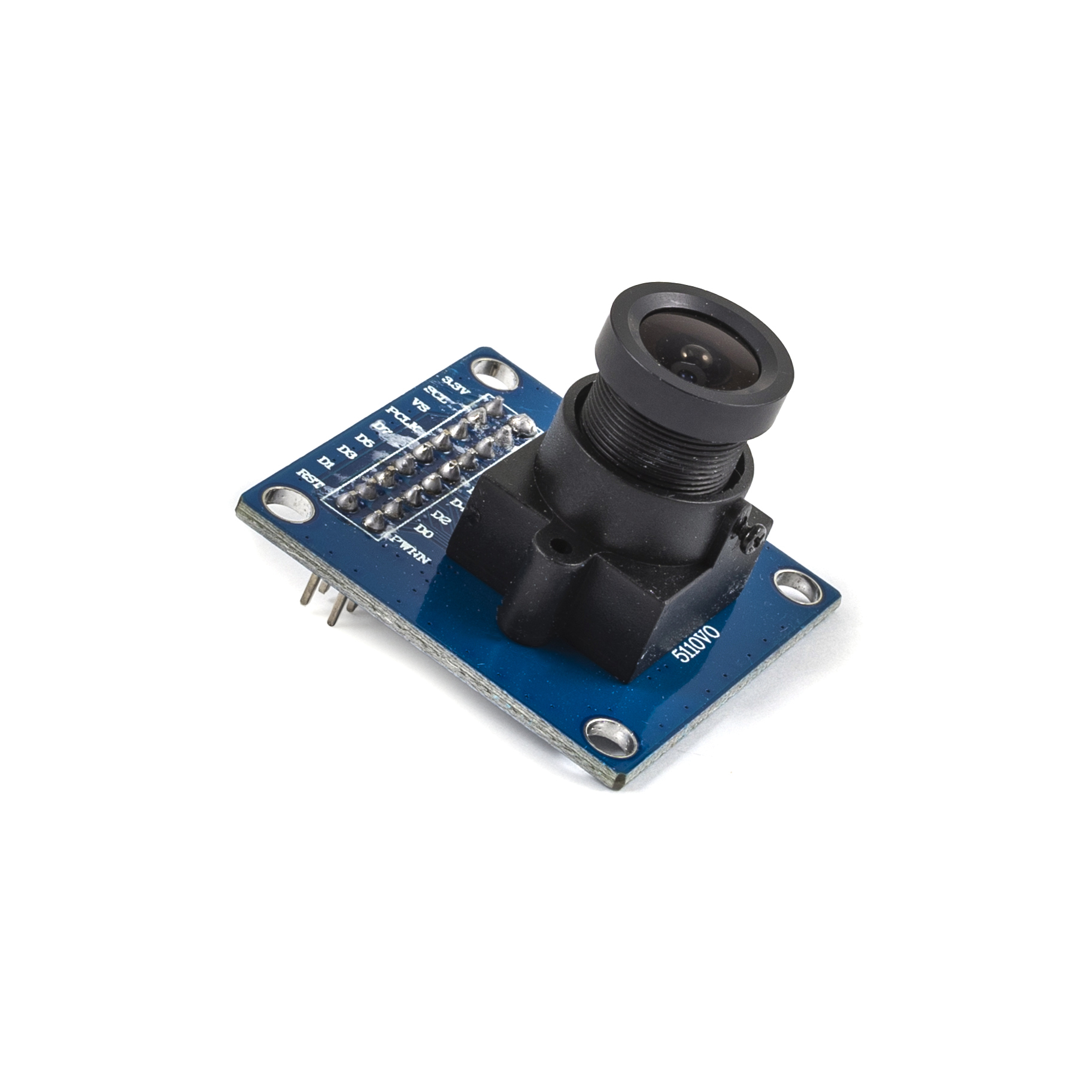

Модуль камеры 7670 базируется на однокристальном КМОП-сенсоре с разрешением до 0,3 Мп и передаёт аналоговый видеосигнал в формате VGA со скоростью 30 к/с.Предобработка видеосигнала выполняется при помощи шины SCCB, которая поддерживает следующие функции:
- Настройка формата видеосигнала.
- Изменение разрешения.
- Цветокоррекция.

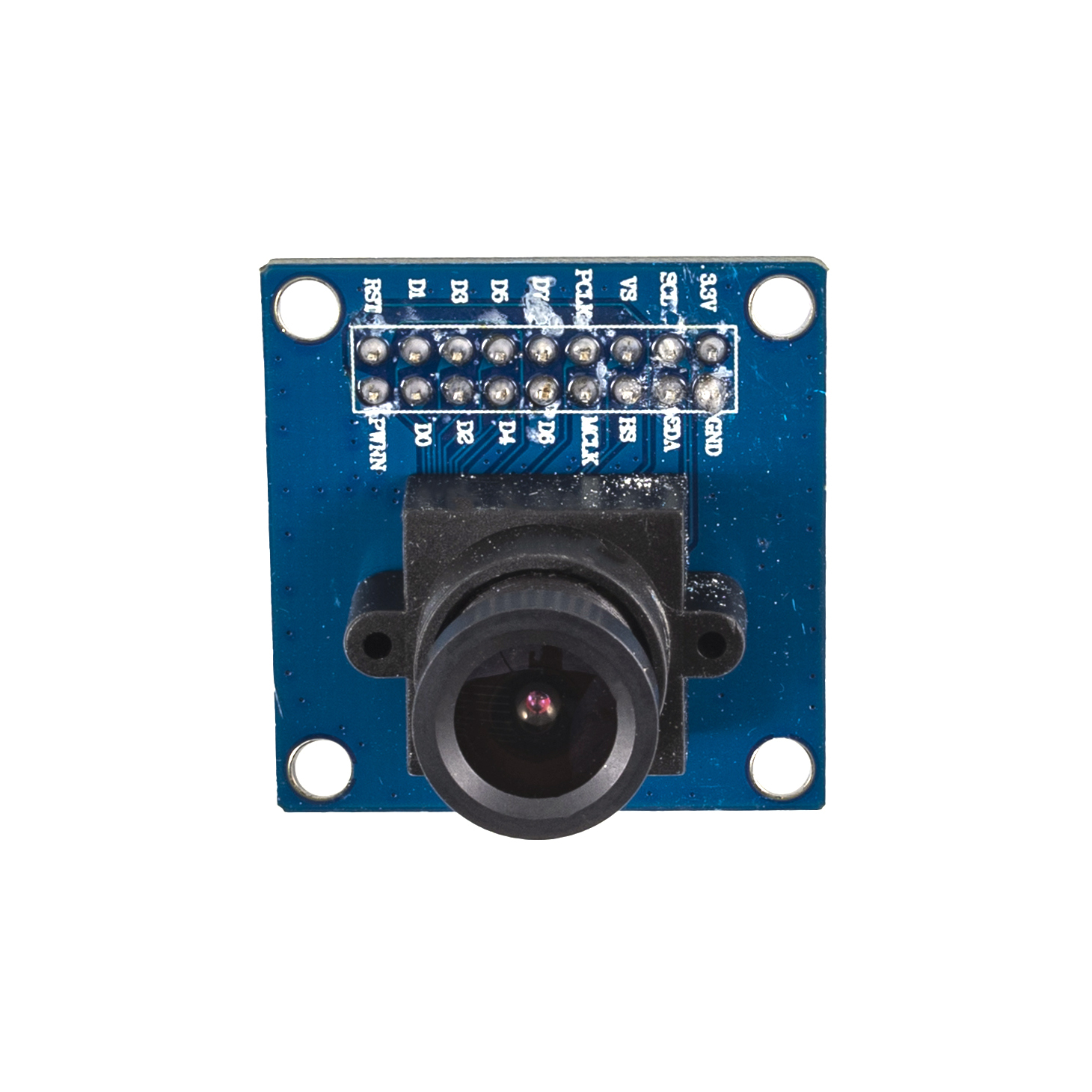

Видеоустройство поддерживает функцию выхода покадровой синхронизации VSYNC, построчной синхронизации HREF и имеет выход тактового импульса PCLK, передающий код пикселя через параллельный видеовыход D7-D0 на 8 бит. Объём информации о коде 1 пикселя зависит от стандарта цветовой модели. Например, код RGB требует 2 байта.
Видеомодуль OV7670 допускает передачу аналогового видеосигнала со следующим разрешением:
- 0,3 Мп VGA
- CIF 0,08 Мп.
- QVGA 0,076 Мп
- QCIF 144х176 р
Видеомодуль OV7670 поддерживает ручную настройку разрешения видеосигнала.
Дополнительные функции и возможности:
1. Минимальная чувствительность сенсора к световому потоку 1,1 люкса позволяет передавать качественный видеосигнал в условиях слабого освещения.
2. Невысокое энергопотребление до 3-5 В.
3. Первичный видеозахват SCCB, аналог шин IIC и I2C.
4. Несколько вариантов кодировки: YCbCr/ YUV 4:2:2, RGB555, RGB565, RGB444, GRB 4:2:2, Raw RGB Data.
5. Допустимое разрешение аналогового видеосигнала 0,3 Мп (формат VGA), 352х240 р (CIF), 320х240 р (QVGA), 144х176 р (QCIF). Минимальное разрешение 30х40 р.
6. AEC (расширение формата файлов).
7. Цифровое усиление чувствительности матрицы AGC, которое позволяет сохранять качество изображения в кадре в условиях сумерек.
8. Авторегулировка AWB (баланс белого цвета).
9. Задний фокус с автоматической коррекцией ABF.
10. ABLC.
11. Настройки яркости, резкости контрастности, цветопередачи. Ручное масштабирование.
Особенности:
- Интерфейс: Standard SCCB interface compatible with I2C interface
- Выходной формат: RawRGB to RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) and YCbCr (4:2:2)
- Потребляемая мощность: 60мВт
- Ток покоя: 20мкА
- Оптика: 1/6"
- Соотношение сигнал/шум: 46 дБ
- Динамический диапазон: 52 дБ
- Режим развертки: по рядам
