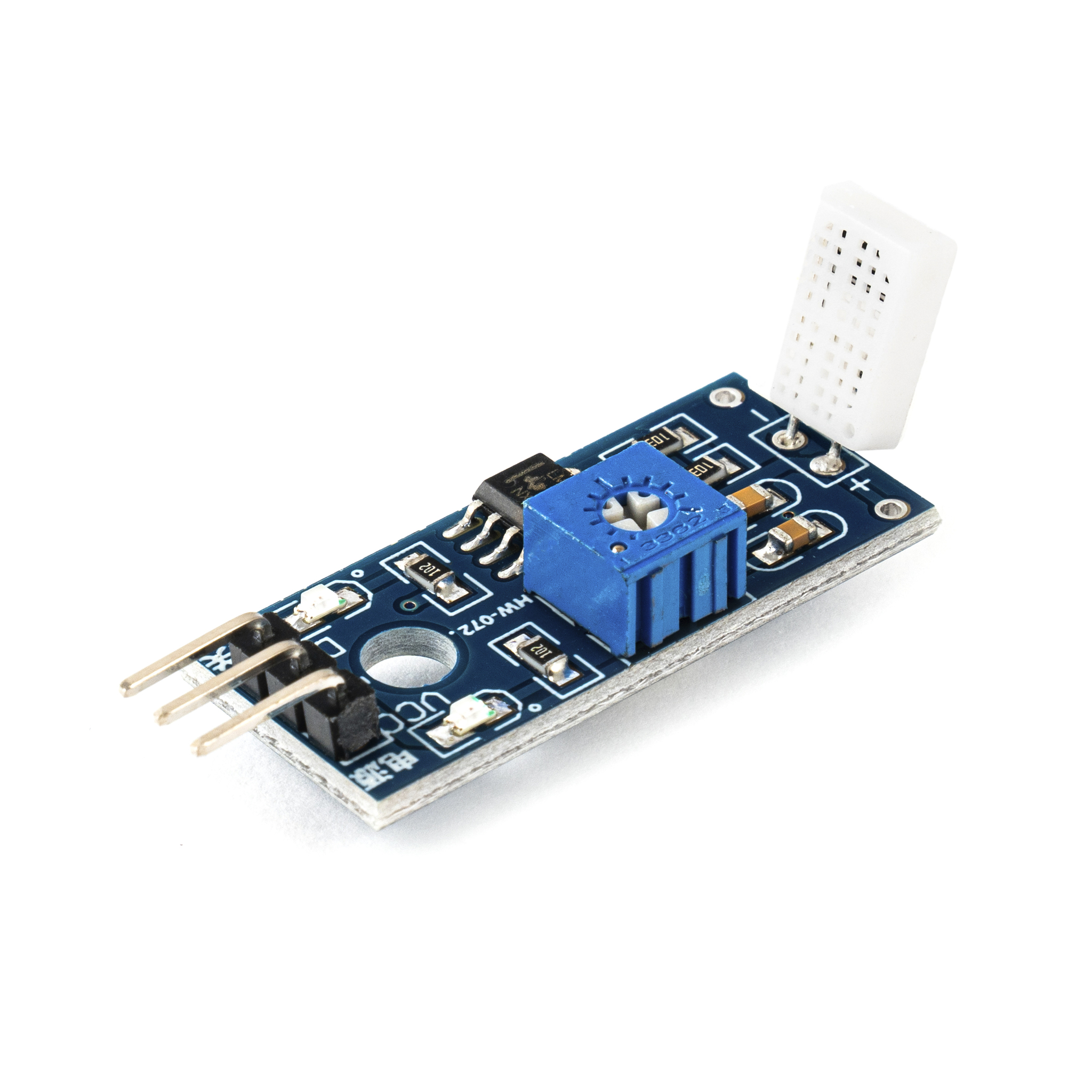

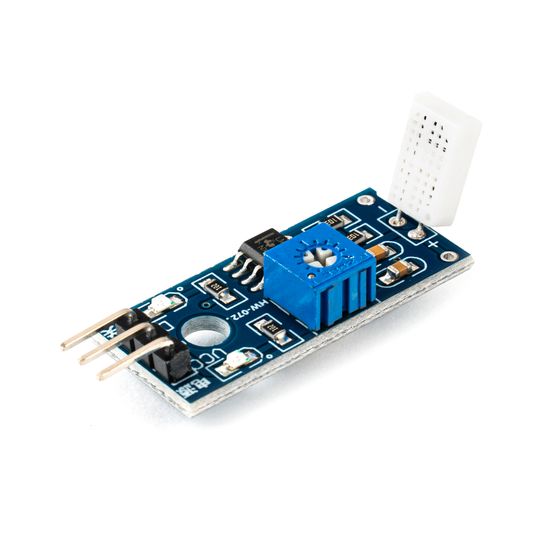

Модуль датчика влажности HR202 — это электронное устройство, предназначенное для измерения уровня относительной влажности в окружающей среде в диапазоне от 20% до 95%.
Модуль датчика HR202 использует чувствительный элемент влажности емкостного типа для определения уровня относительной влажности. При изменении уровня влажности в окружающей среде изменяется емкость между двумя электродами, значение которой преобразуется в напряжение.
С помощью встроенного подстроечного резистора настраивается значение опорного напряжения на компараторе LM393. Если напряжение с датчик влажности превысит его, то компаратор формирует сигнал высокого (5 В) логического уровня; в ином случае — сигнал низкого уровня (0 В).
Одним из преимуществ использования датчика влажности емкостного типа, является то, что на него не влияют изменения температуры или другие факторы окружающей среды. Период опроса датчика составляет 10 секунд. Рабочее напряжение для HR202 составляет 3.3 либо 5 В постоянного тока.
Модуль очень маленький и компактный, что позволяет легко интегрировать его в электронные устройства, а низкое энергопотребление делает его идеальным для использования в устройствах с автономным питанием.
Технические характеристики:
Микросхема компаратора: LM393.
Измеряемая влажность: 20…95 %
Рабочая температура: 0…60 °C
Напряжение питания: 3.3…5 В
Размеры печатной платы: 32 x 14 мм
Схема автоматического регулятора влажности воздуха с использованием датчика HR202 и релейного модуля:
