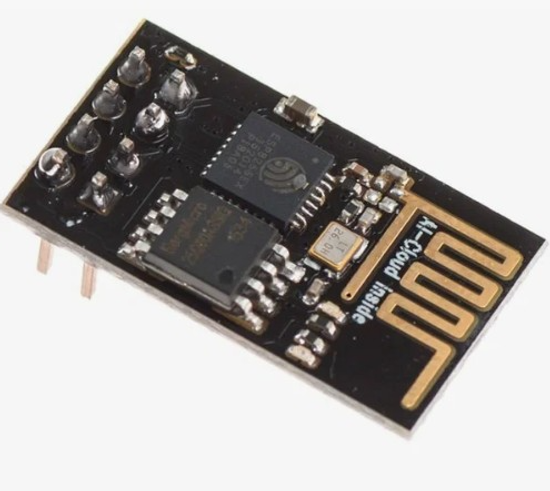

Компактный модуль на основе микроконтроллера ESP8266 с поддержкой беспроводного Wi-Fi соединения разработки компании Espressif. Модель ESP-01 является одной из самых первых, выпущенных данным производителем, но при этом одним из самых популярных и доступных на рынке.
Миниатюрные размеры (24,8 x 14,3 мм) позволяют использовать его в местах, где сильно ограничено пространство для монтажа электронных компонентов. Также вы можете использовать его при создании портативных автономных устройств, поскольку энергопотребление ESP8266 не велико.
Может работать в роли приемопередатчика: отправлять данные на веб-сервер, либо получать их и затем обрабатывать. Создание собственного веб-сервера позволит вам управлять вашими схемами и устройствами удаленно посредством подключения к этому сервера другого устройства (например, вашего телефона). Вы можете управлять своим ESP-01 в качестве самостоятельного модуля, либо использовать его при подключении к другим отладочным платам, чтобы совместить возможности Wi-Fi соединения с устройствами, имеющими большее количество выводов (например, Arduino-совместимые платы UNO R3 или Nano).
Другие ключевые параметры модуля: Wi-Fi Direct (P2P), программная точка доступа, интегрированный стек протоколов TCP/IP, интегрированный переключатель TR, симметрирующий трансформатор, LNA, усилитель мощности и согласующая цепь, интегрированные ФАПЧ, регуляторы, DCXO и блоки управления питанием.
У данного модуля нет встроенного программатора, поэтому вы можете прошить его через внешние программаторы или с Arduino-совместимой платы UNO R3, или любых других, имеющих ICSP разъем. Также удобно использовать специальные адаптеры для подключения модуля ESP-01 в вашу схему, поскольку они содержат всю необходимую электронную обвязку.
Технические характеристики:
Параметры Wi-Fi подключения: 802.11b/g/n с выходной мощностью +19,5 дБм
Выходная мощность +19,5 дБм в режиме 802.11b
Ток утечки при отключении питания: <10 мкА
SDIO 1.1 / 2.0, SPI, UART
STBC, 1×1 MIMO, 2×1 MIMO
Пробуждение и передача пакетов менее чем за 2 мс
Потребляемая мощность в режиме ожидания < 1,0 мВт (DTIM3)
Flash-память: 1 МБ
Размеры: 25 x 15 x 11 мм
Вес: 2 г

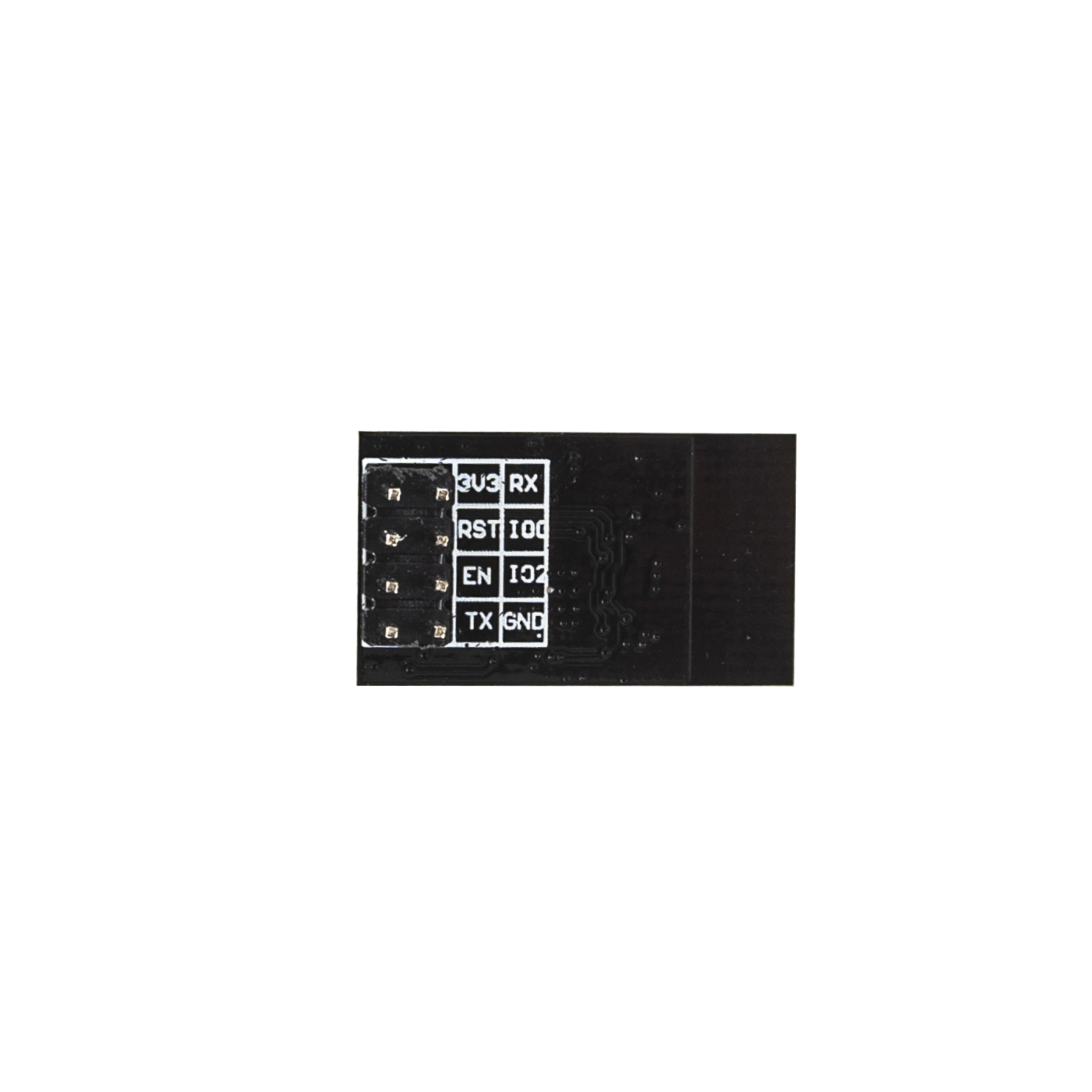

Распиновка модуля:
Пример подключения к Arduino-совместимой плате:
