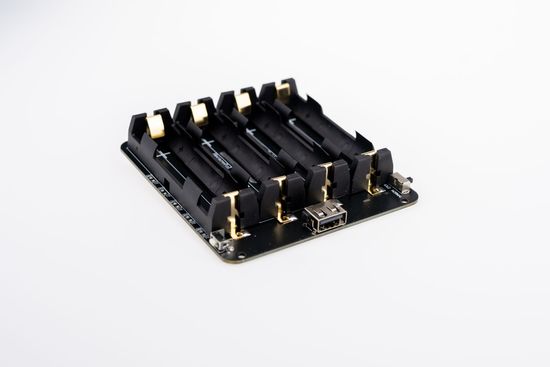

18650 Battery Shield V9 — это небольшая печатная плата со встроенным держателем, в который можно установить три аккумуляторные батареи типа 18650. Такие батареи имеют номинальное напряжение от 3.7 до 4.2 В постоянного тока в зависимости от производителя, могут выдавать довольно большой ток (до 20 или 30 А на пиковой нагрузке, опять же в зависимости от производителя, однако с платой Battery Shield V9 рекомендуется не более 2.2 А номинально и 3 А на пиковой нагрузке), что очень выгодно отличает их от обычных алкалиновых батарей. В сравнении с сетевыми и импульсными адаптерами питания такие батареи обеспечивают автономную работу для ваших электронных схем и проектов на долгое время. Тип 18650 соответствует своим внешним габаритам: 18 мм — диаметр круглого основания; 65 мм — длина аккумулятора.
Данная плата расширения имеет встроенную схему для защищенной зарядки аккумулятора от источника питания USB. Модуль имеет ток заряда до 500 мА, что делает процесс довольно быстрым. В плату встроен светодиодный индикатор, оповещающий о завершении зарядки (зеленый цвет).
Battery Shield V9 содержит интегральная схема DC-DC-преобразователя FP6298 для регулирования напряжения батареи и обеспечения стабильного выходного напряжения для внешних устройств. Этот синхронный преобразователь может обеспечивать стабильное выходное напряжение до 5 В постоянного тока. FP6298 имеет встроенный силовой МОП-транзистор, который используется для включения и выключения входного напряжения на высокой частоте (около 1 МГц).
Несколько выходных контактов на плате расширения можно использовать для питания внешних устройств или подключения к микроконтроллеру. Два вывода общего назначения, обозначенные «OUT+» и «OUT-», могут обеспечить выходной ток до 1 А при напряжении около 3.7…4.2 В (при полностью заряженном аккумуляторе). Для считывания текущего напряжения батареи мультиметром или другими электронными средствами можно использовать контакты «VBAT+» и «VBAT-».
Встроенная схема защиты помогает предотвратить перезарядку, чрезмерную разрядку и короткое замыкание. Плата имеет напряжение защиты от перезаряда около 4.2 В, при котором автоматически отключается подача питания на аккумулятора, не давая ему перезарядиться. Аналогично работает защита от переразряда (срабатывает на уровне напряжения 2.9 В). Не забывайте соблюдать полярность!
Встроенный DIP-переключатель позволяет переключаться между режимами HOLD и NORMAL. В обычном (NORMAL) режиме он автоматически отключается, когда ток слишком низкий, а в режиме HOLD он продолжает выдавать мощность и не отключается до тех пор, пока не сработает защита от переразряда. Кнопка управляет переключателем модуля: слегка нажмите ее, чтобы включить, и нажмите и удерживайте в течение 3 секунд, чтобы выключить. DIP-переключатель может переключаться между режимами HOLD и NORMAL, светодиоды LED1, LED2, LED3 и LED4 обозначают текущую мощность. Во время зарядки он будет мигать. Он перестает мигать, когда аккумулятор полностью заряжен.
Технические характеристики:
Выходное напряжение и ток: 5В через порт USB-А или контакты 5V+GND, 3V через контакты 3V+GND
Выходной ток: до 3 А (мощность до 20 Вт) через вывод 5V, до 1 А (мощность до 3 Вт) через вывод 3V
Контроллер заряда/разряда Li-Ion: TP4056
Ток заряда: 0.5 А
Размеры: 99 x 96.4 x 21 мм

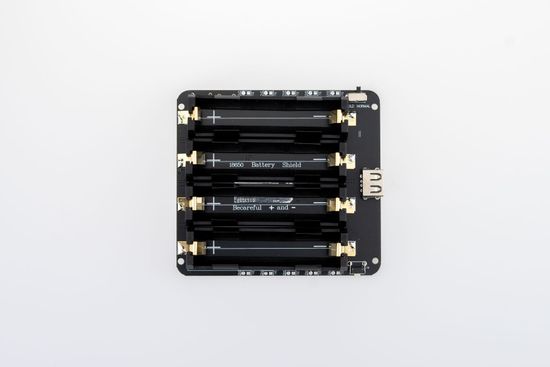

Внешнее устройство платы:
