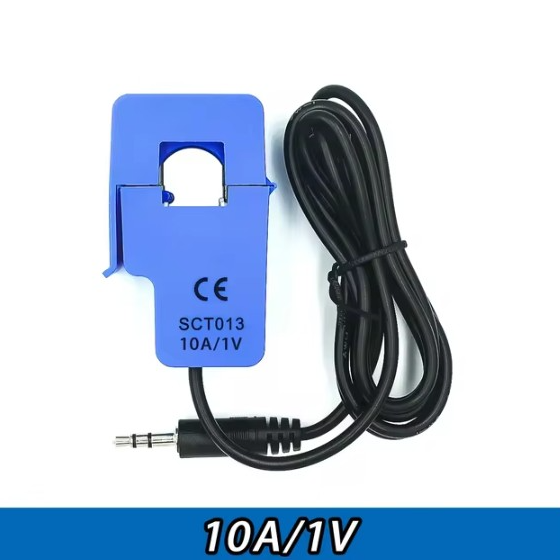

Датчик SCT-013-000 относится к серии неинвазивных трансформаторов тока, которые способны делать замеры силы тока в проводнике, не нарушая его физической целостности. Принцип работы устройства основан на электромагнитной индукции.
Модель SCT-013-000 является наиболее распространенной среди применяемых в электронных проектах из мира Интернета вещей (IoT). Используйте датчик в цепях переменного тока: для контроля за утечками тока, защиты двигателей, светодиодного оборудования.
Модуль представляет собой небольшой трансформатор переменного тока. Когда внутри первичной обмотки (кабель, силу тока которого нужно измерить) устройства размещают проводник, в ферромагнитном сердечнике создается магнитный поток, который, в свою очередь, генерирует электрический ток во вторичной обмотке.
Возникшее электрическое поле на вторичной (уже встроена в устройство) обмотке имеет параметр интенсивности тока, пропорциональный интенсивности тока на первичной обмотке. Это достигается также засчет меньшего числа витков на первой катушке. Когда переменный ток циркулирует по проводнику. Именно от их соотношения в двух обмотках зависит коэффициент трансформации. При измеренной силе переменного тока в 100 А, на выходе (используется 3.5 мм штекер) будет 50 мА. И
Для считывания и обработки полученных значений с помощью контроллера необходимо использовать делитель напряжения из пары резисторов и конденсатор, чтобы условная плата Ардуино могла считыватель напряжение, пропорциональное силе тока.
Технические характеристики:
Модель датчика: SCT-013-000
Материал сердечника: железо
Внешний материал: пластик
Входной ток: 0…10 А
Рабочее отверстие: 13 x 13 мм
Диэлектрическая прочность: 1000 В переменного тока в минуту
Длина кабеля: 118 см
Рабочая температура: -25 °C…70 °C
Размеры: 57 x 32 x 21 мм
Техническая документация:
Схема для подключения датчика к контроллеру Arduino:
