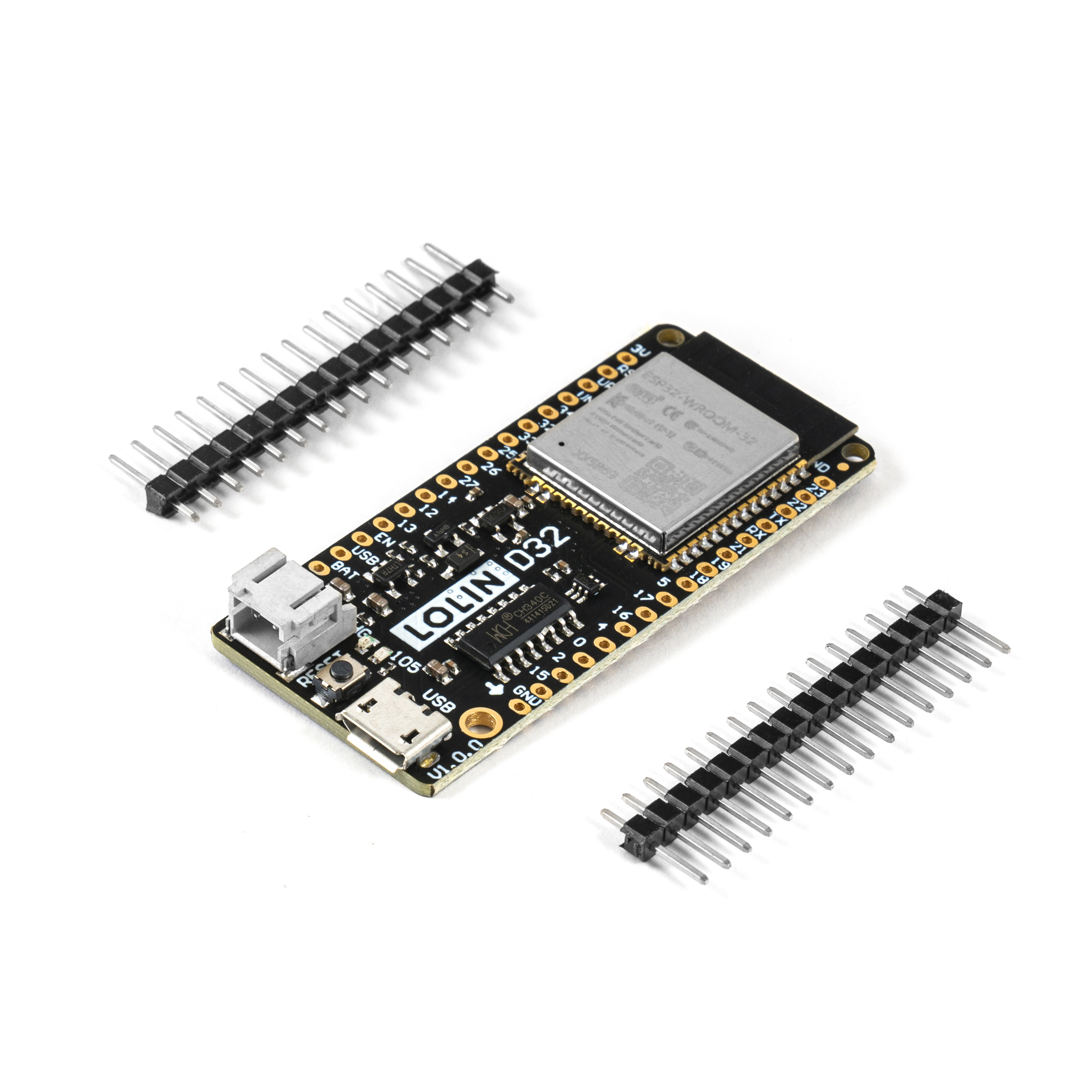

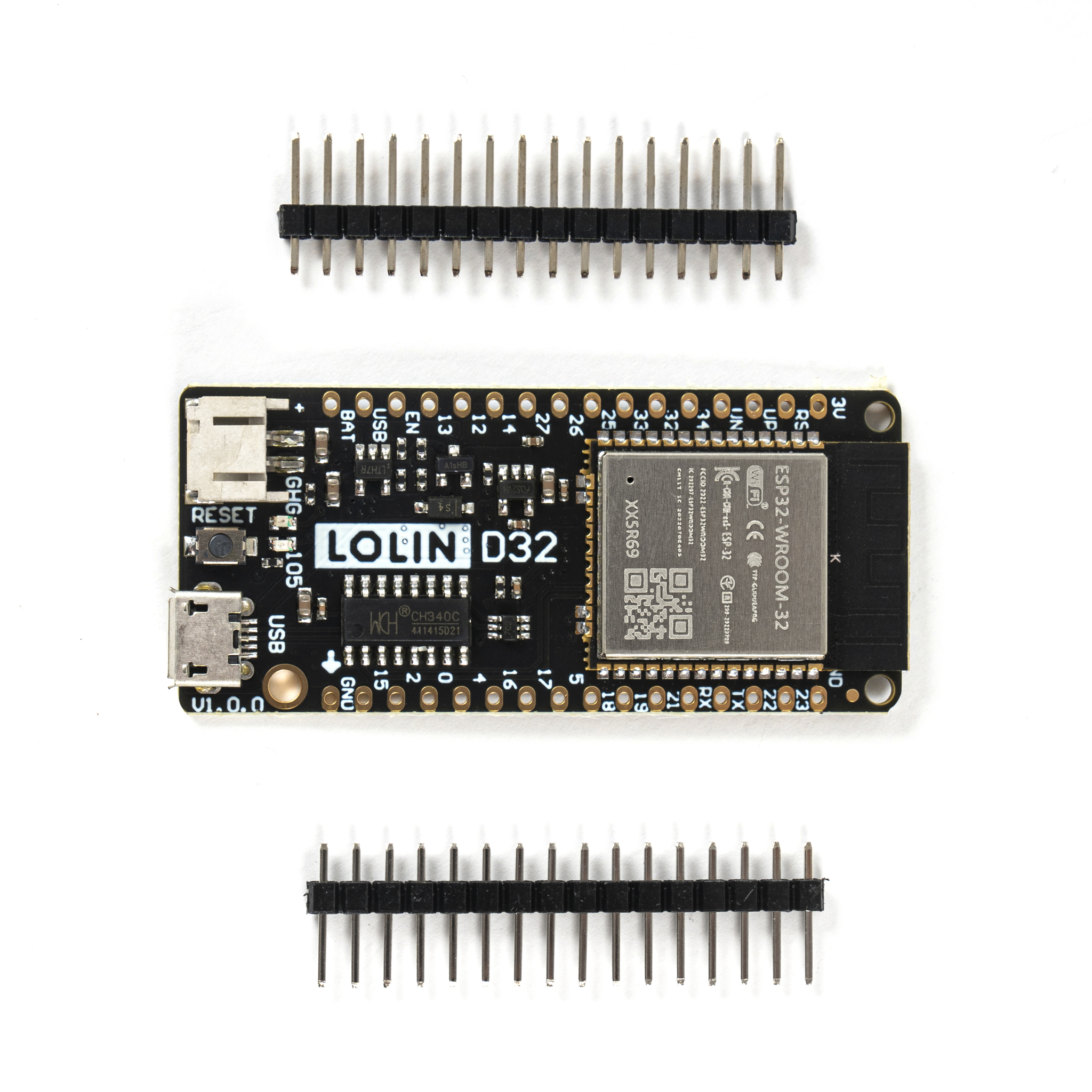

Отладочная плата на базе ESP-WROOM-32. Чип ESP32 уже встроен в плату с антенной, усилителем мощности, малошумящими усилителями, фильтрами и модулями управления питанием. В ESP32-WROOM можно отметить несколько важных характеристик: совместимость с Bluetooth протоколами, встроенный Wi-Fi приемопередатчик и наличие флэш-памяти объемом 4 Мб.
Имеет разъем для подключения литиевого аккумулятора для работы на максимальном токе в 500 мА. Это обеспечивает автономное питание для устройства при условиях, когда она станет в роли портативного. Соседний разъем является более знакомым всем разработчикам microUSB, через который осуществляется как питание контроллера (от 5 В постоянного тока), так и загрузка прошивки в его процессор. Плата полностью совместима со средой разработки Arduino IDE. Также может быть запрограммирована с использованием более высокоуровневого языка MicroPython.

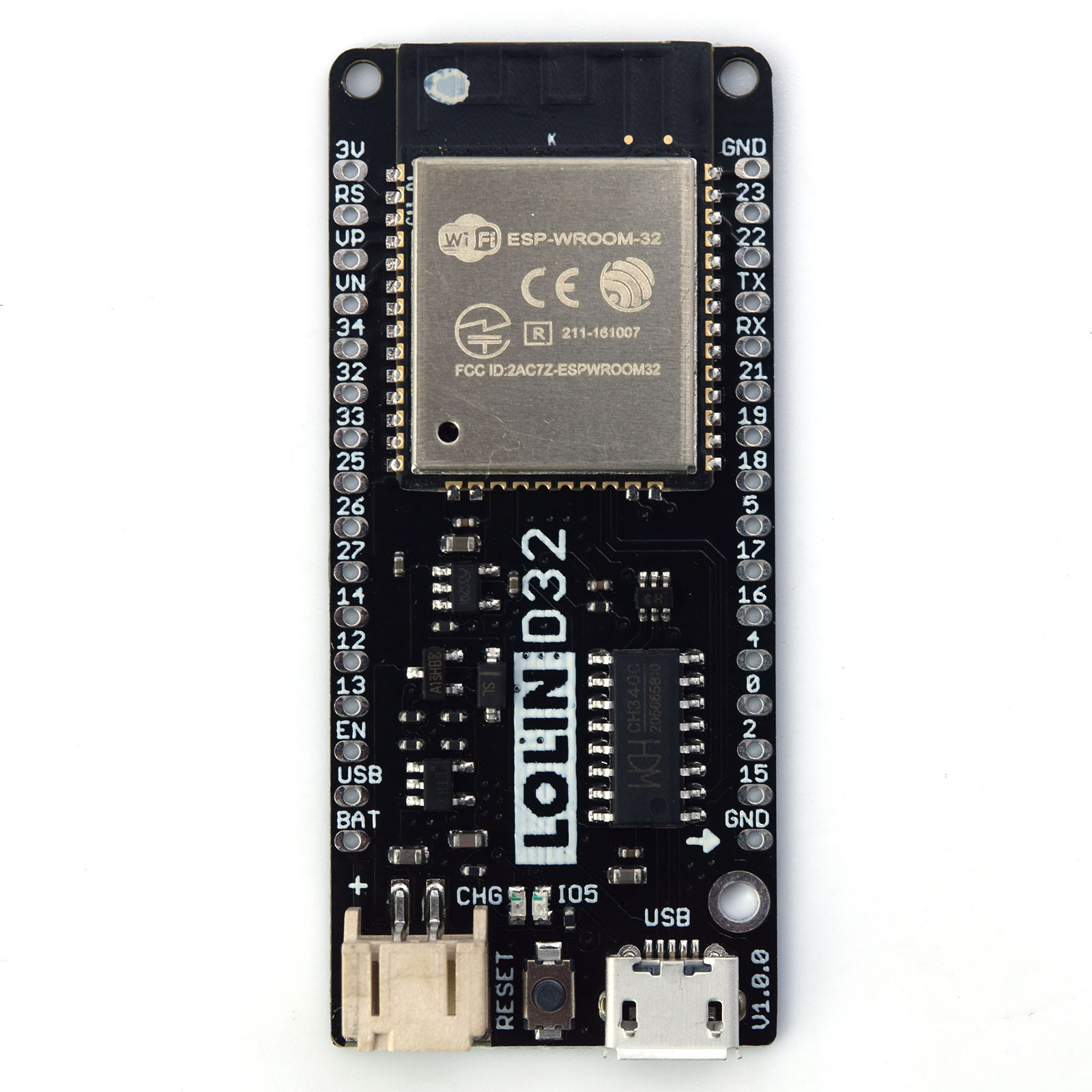

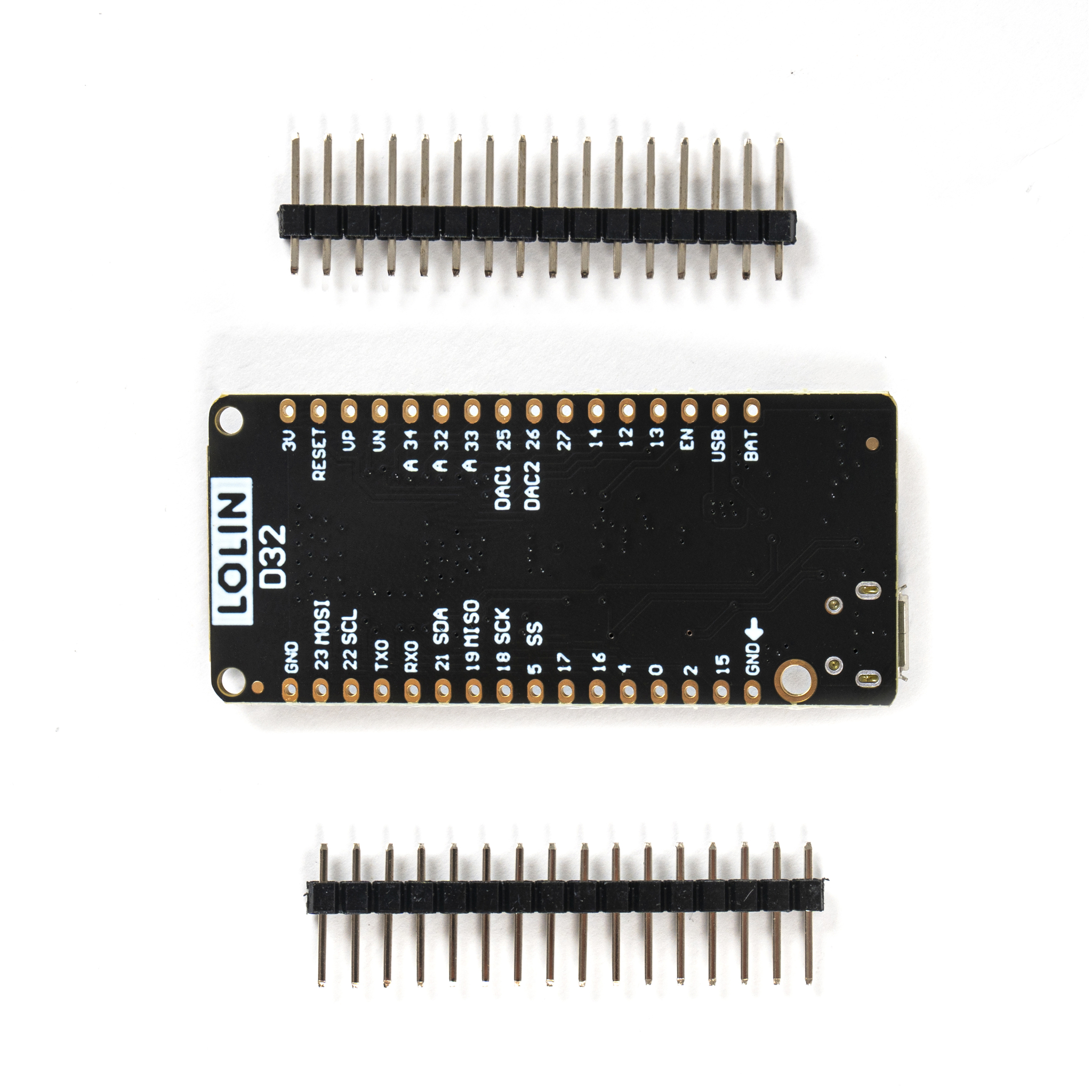

Встроенный стабилизатор напряжения позволяет запитывать плату контроллера как от 5 вольт, так и от 12 вольт постоянного тока. Распиновка для описываемой отладочной платы представлена под перечислением технических характеристик.
Технические характеристики:
Беспроводные протоколы: Wi-Fi и Bluetooth
Тактовая частота: 240 МГц
Рабочее напряжение микроконтроллера: 3.3 В постоянного тока
Напряжение питания: 5…12 В постоянного тока
Объем флэш-памяти: 4 Мб
Выводы: 22 GPIO (6 x АЦП и 2 x ЦАП)
SRAM: 520 кб
Размеры платы: 57 x 25.4 мм
